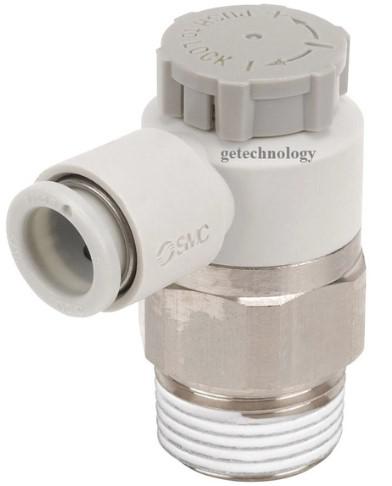

SMC là một trong những nhà sản xuất thiết bị khí nén hàng đầu thế giới. Van tiết lưu SMC AS2201F-01-08SA thuộc dòng AS Series, được thiết kế để điều chỉnh lưu lượng khí và kiểm soát tốc độ chuyển động của xi lanh khí nén trong các hệ thống tự động hóa.

Van có thiết kế dạng khuỷu (elbow) với đầu nối nhanh One-Touch, cho phép lắp đặt nhanh chóng với ống khí Ø8 mm, giúp tối ưu hóa không gian lắp đặt và tăng hiệu quả vận hành trong các hệ thống khí nén công nghiệp.



Đặc điểm nổi bật của van tiết lưu SMC AS2201F-01-08SA

Điều chỉnh tốc độ dòng khí chính xác
Van hoạt động theo cơ chế Meter-Out (điều chỉnh lưu lượng khí ở đầu ra), giúp kiểm soát tốc độ chuyển động của xi lanh khí nén một cách ổn định và chính xác.

Thiết kế đầu nối nhanh One-Touch
Van được trang bị đầu nối nhanh cho ống khí Ø8 mm, giúp việc lắp đặt và tháo ống trở nên dễ dàng mà không cần dụng cụ chuyên dụng.

Cấu trúc dạng khuỷu linh hoạt
Thiết kế Elbow (góc 90°) giúp việc bố trí đường ống thuận tiện, đặc biệt phù hợp với những hệ thống máy móc có không gian lắp đặt hạn chế.

Núm điều chỉnh có khóa an toàn
Van có nút điều chỉnh lớn kèm cơ chế khóa push-lock, giúp cố định lưu lượng sau khi cài đặt và tránh thay đổi ngoài ý muốn trong quá trình vận hành.

Độ bền cao
Thân van được mạ nickel chống ăn mòn, đảm bảo khả năng làm việc lâu dài trong môi trường nhà máy hoặc hệ thống tự động hóa.

Những điểm nổi trội của SMC AS2201F-01-08SA

• Thiết kế Meter-out (Kiểm soát khí xả): Đây là kiểu điều chỉnh phổ biến nhất cho xi lanh khí nén. Khí vào xi lanh được tự do, nhưng khí thoát ra bị tiết lưu, giúp piston chuyển động êm ái, không bị giật (ổn định hơn nhiều so với kiểu Meter-in).

• Đầu nối nhanh One-touch: Việc kết nối ống khí 8mm trở nên cực kỳ đơn giản, chỉ cần đẩy ống vào là kín khít, tiết kiệm thời gian lắp đặt và bảo trì.

• Trọng lượng nhẹ & Nhựa cao cấp: Thân van được làm bằng nhựa kỹ thuật chịu lực, giúp giảm tải trọng cho các hệ thống chuyển động nhanh hoặc cánh tay robot.

• Núm vặn lớn, dễ thao tác: Núm điều chỉnh được thiết kế có khía nhám, giúp bạn có thể điều chỉnh bằng tay một cách chính xác mà không nhất thiết phải dùng dụng cụ.

Ứng dụng của van tiết lưu SMC AS2201F-01-08SA

Nhờ thiết kế nhỏ gọn và khả năng điều chỉnh chính xác, thiết bị được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp như:

Hệ thống xi lanh khí nén trong dây chuyền tự động
Máy đóng gói và đóng hộp
Máy lắp ráp linh kiện điện tử
Robot công nghiệp
Máy in, máy dán nhãn và băng chuyền

Van giúp điều chỉnh tốc độ chuyển động của cơ cấu chấp hành, đảm bảo hoạt động ổn định và tăng tuổi thọ thiết bị.

Hướng dẫn lắp đặt và lưu ý

1. Vị trí lắp đặt: Thông thường, van này được vặn trực tiếp vào các cổng cấp khí của xi lanh. Hãy đảm bảo phần ren R 1/8 được vặn chặt vào lỗ ren của xi lanh.

2. Cách điều chỉnh: * Vặn kim van theo chiều kim đồng hồ để giảm lưu lượng (giảm tốc độ xi lanh).

   • Vặn ngược chiều kim đồng hồ để tăng lưu lượng (tăng tốc độ xi lanh).

3. Bảo vệ ống khí: Khi lắp ống 8mm, hãy cắt ống thật phẳng và vuông góc để đảm bảo ngàm khóa của đầu nối nhanh giữ ống chặt nhất.

      4.Tránh quá tải lực: Không nên dùng kìm siết quá mạnh vào phần nhựa của van. Chỉ nên dùng cờ lê tác động lực vào phần lục giác bằng kim loại ở chân ren.


Van tiết lưu SMC AS2201F-01-08SA là linh kiện lý tưởng cho các hệ thống tự động hóa đòi hỏi sự tinh chỉnh tốc độ chính xác cho xi lanh. Với chất lượng chế tạo chuẩn Nhật Bản, sản phẩm đảm bảo độ kín khít tuyệt vời và tuổi thọ hoạt động bền bỉ trong môi trường công nghiệp.
