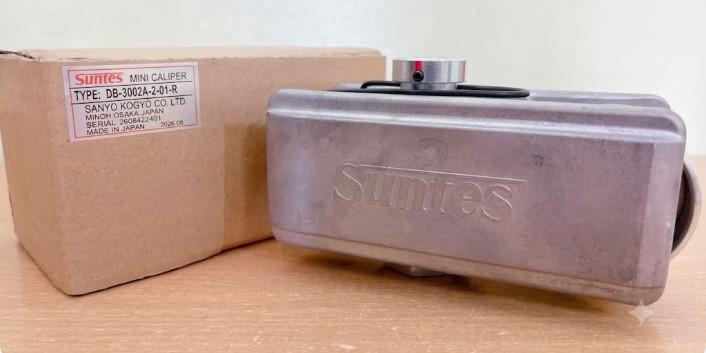

Thông số Phanh Suntes DB-3002A-2-01-R

• Loại phanh    Phanh đĩa khí nén mini caliper
• Cỡ xi lanh    Loại 2
• Diện tích xi lanh    19,6 cm²
• Áp suất khí nén sử dụng    0,05–0,7 MPa
• Đường kính đĩa tương thích    Từ 150 mm trở lên
• Độ dày đĩa    10–10,4 mm
• Mã má phanh    DB-0430
• Hành trình mòn hữu dụng của má phanh    5 mm
• Hệ số ma sát má phanh    Động: 0,3; tĩnh: 0,15 sau rà má
• Tỷ số đòn bẩy    1,75
• Khối lượng tham khảo    1,3 kg
• Cổng cấp khí    Rc 1/8

Điểm nổi bật của phanh SUNTES DB-3002A-2-01-R

Thiết kế phanh đĩa khí nén nhỏ gọn

DB-3002A thuộc dòng mini caliper, có kết cấu tương đối gọn để lắp đặt cạnh đĩa phanh. Thiết kế này giúp tích hợp thiết bị vào các cụm máy công nghiệp mà không cần sử dụng cơ cấu phanh kích thước lớn.

Tạo lực phanh bằng khí nén

Thiết bị sử dụng áp suất khí nén để tạo lực ép má phanh lên bề mặt đĩa. Lực ma sát sinh ra giúp giảm tốc hoặc dừng chuyển động quay. Việc sử dụng nguồn khí nén công nghiệp giúp thuận tiện khi tích hợp với hệ thống khí sẵn có tại nhà máy.

Lực phanh phụ thuộc vào áp suất cấp

Phiên bản DB-3002A-2 có diện tích xi lanh 19,6 cm², lớn hơn phiên bản DB-3002A-1 trong cùng dòng. Lực ép thay đổi theo áp suất khí cấp, qua đó cho phép lựa chọn mức lực phanh phù hợp với yêu cầu của máy.

Má phanh có thể thay thế khi hao mòn

Dòng DB-3002A sử dụng má phanh mã DB-0430 theo catalogue của nhà sản xuất. Việc kiểm tra và thay thế má phanh đúng chủng loại giúp duy trì hiệu quả ma sát và hạn chế ảnh hưởng đến đĩa phanh.

Lắp đặt theo hướng trái hoặc phải

Hậu tố R trong mã sản phẩm biểu thị cấu hình lắp đặt bên phải (R-hand) theo quy ước của dòng sản phẩm. Cần kiểm tra bản vẽ và hướng lắp thực tế để bảo đảm vị trí cấp khí, mặt lắp và đĩa phanh tương thích.

Ứng dụng của phanh SUNTES DB-3002A-2-01-R

Phanh khí nén SUNTES DB-3002A-2-01-R có thể được ứng dụng trong các hệ thống phù hợp với đặc tính phanh đĩa khí nén, chẳng hạn:

• Máy cuộn và xả cuộn: Hỗ trợ kiểm soát chuyển động quay của trục cuộn trong quá trình cấp hoặc thu vật liệu.

• Máy sản xuất giấy: Hỗ trợ điều chỉnh tốc độ và dừng chuyển động của các cơ cấu quay trong dây chuyền.

• Máy gia công dây kim loại: Có thể dùng để kiểm soát chuyển động quay của trục cuộn dây khi hệ thống được thiết kế tương thích.

• Hệ thống truyền động công nghiệp: Hỗ trợ giảm tốc hoặc dừng đĩa quay tại các vị trí cần kiểm soát chuyển động.

• Máy móc tự động hóa: Tích hợp vào cơ cấu phanh cần kích hoạt bằng khí nén và có không gian lắp đặt hạn chế.

Những lưu ý khi lựa chọn và sử dụng

• Không vượt quá áp suất khí nén tối đa 0,7 MPa.

• Đảm bảo đĩa phanh nằm trong giới hạn đường kính và độ dày cho phép.

• Không đánh giá khả năng phanh chỉ dựa vào kích thước xi lanh; cần tính toán mô-men theo tải, tốc độ và bán kính tác dụng.

• Kiểm tra nhiệt độ đĩa và má phanh khi thiết bị làm việc với tần suất phanh cao.

• Chỉ sử dụng má phanh đúng mã hoặc loại được SUNTES phê duyệt.

• Nếu phanh được sử dụng cho cơ cấu nâng hạ hoặc vị trí có nguy cơ gây tai nạn khi mất áp suất, cần đánh giá riêng yêu cầu phanh an toàn. Không nên mặc định DB-3002A là loại tự đóng phanh khi mất khí.
