Thông số kỹ thuật của Nitto Kohki MH-100A

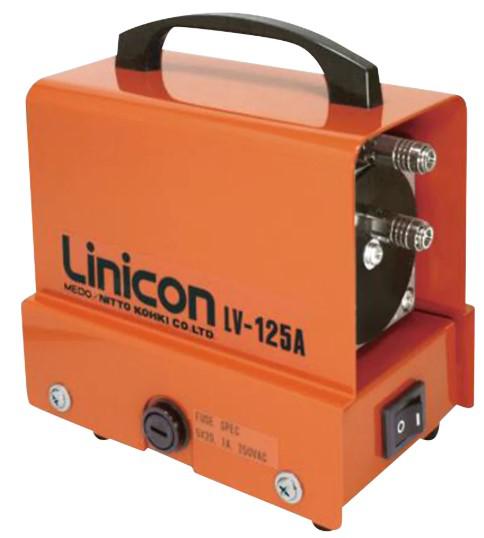

Bộ bơm chân không    LV-125A
Loại bơm    Bơm chân không piston tự do truyền động tuyến tính
Độ chân không đạt được    Khoảng -33,3 kPa (-250 mmHg)
Lưu lượng khí đầu ra    Khoảng 6 lít/phút
Điện áp    115V hoặc 230V AC, tùy phiên bản
Công suất tiêu thụ    Khoảng 14–15W
Chế độ làm việc    Liên tục theo thông số nhà sản xuất
Kích thước bộ bơm    135 × 91 × 146 mm
Khối lượng bộ bơm    1,5 kg

Điểm nổi bật của Nitto Kohki MH-100A



Hút và nhả linh kiện thuận tiện

MH-100A cho phép người dùng hút và nhả các chi tiết nhỏ một cách nhanh chóng thông qua nhíp hút chuyên dụng. Cơ chế này hỗ trợ thao tác gắp linh kiện lặp lại, giảm việc tiếp xúc trực tiếp với chi tiết và thuận tiện khi cần đặt linh kiện vào vị trí chính xác.

Thiết kế nhíp hút dạng bút

Tay nhíp P-100 có thiết kế nhỏ gọn, trọng lượng nhẹ, giúp người vận hành cầm nắm và điều khiển linh hoạt. Đây là ưu điểm khi làm việc với linh kiện điện tử nhỏ, các chi tiết đồng hồ và bộ phận cơ khí chính xác.

Bơm chân không tuyến tính, không dùng dầu

Bộ bơm LV-125A sử dụng cơ cấu piston tự do truyền động tuyến tính, không cần dầu bôi trơn trong buồng bơm. Thiết kế này giúp giảm nhu cầu bảo dưỡng liên quan đến dầu và phù hợp với môi trường thao tác linh kiện yêu cầu sạch sẽ.

 Có thể sử dụng chức năng thổi bụi

Ngoài chức năng hút, hệ thống còn có thể sử dụng luồng khí đầu ra để hỗ trợ thổi bụi ở những vị trí phù hợp. Khi sử dụng tính năng này, cần tuân thủ hướng dẫn của nhà sản xuất và tránh thổi trực tiếp vào linh kiện nhạy cảm hoặc phát tán bụi bẩn trong khu vực yêu cầu kiểm soát sạch.

Đi kèm nhiều phụ kiện hỗ trợ

Bộ sản phẩm có nhíp hút, ống dẫn, đầu kim và các đệm hút với kích thước khác nhau. Nhờ đó, người dùng có thể lựa chọn đầu hút phù hợp với kích thước, hình dạng và bề mặt của từng chi tiết.

Ứng dụng của bơm chân không MH-100A

Nitto Kohki MH-100A phù hợp với các công việc cần thao tác chính xác trên linh kiện nhỏ:

• Lắp ráp điện tử: Gắp và định vị IC, LSI cùng các linh kiện điện tử kích thước nhỏ.

• Sửa chữa bo mạch PCB: Hỗ trợ lấy, di chuyển và đặt linh kiện trong quá trình sửa chữa.

• Gia công cơ khí chính xác: Xử lý các chi tiết nhỏ trong thiết bị cơ khí, đồng hồ và dụng cụ chính xác.

• Phòng thí nghiệm: Hỗ trợ thao tác với các mẫu hoặc chi tiết nhỏ khi quy trình làm việc cho phép sử dụng đầu hút chân không.

• Dây chuyền lắp ráp: Phù hợp với các công đoạn gắp và đặt linh kiện thủ công, đặc biệt khi cần thao tác lặp lại.

Các lưu ý khi sử dụng

• Tương thích bề mặt hình học: Nguyên lý chân không tĩnh chỉ sinh ra lực nâng tối đa trên các bề mặt phẳng, kín khí và không xốp (kính, wafer, kim loại nhẵn, epoxy). Hệ thống này không có tác dụng với vật liệu thấu khí (giấy, vải sợi, bọt biển) hoặc bề mặt có độ gồ ghề vĩ mô lớn.

• Kiểm soát nhiệt tải động cơ: Máy bơm chân không LV-125A sử dụng chính luồng khí hút để tản nhiệt nội bộ. Tuyệt đối không bịt kín lỗ xả (Bleed hole) trên tay cầm trong thời gian dài (trên 2 phút) khi không thực hiện thao tác gắp. Việc cản trở lưu lượng khí liên tục sẽ làm cụm động cơ tuyến tính mất khả năng tản nhiệt, dẫn tới quá dòng cục bộ.

• Kiểm định vật tư tiêu hao: Giác hút cao su tại đầu kim sẽ bị suy giảm độ đàn hồi (lão hóa) sau thời gian dài chịu ứng suất nén và dung môi môi trường. Phải thay thế giác hút định kỳ ngay khi xuất hiện nứt vi mô, bởi sự rò rỉ khí động học tại các vết nứt sẽ làm triệt tiêu lực hút, gây rớt linh kiện đang di chuyển.

  Bơm chân không gắp linh kiện Nitto Kohki MH-100A (MEDO Hand) là giải pháp thao tác cơ điện tử tinh chuẩn, phù hợp với công việc lắp ráp điện tử, sửa chữa bo mạch và xử lý các chi tiết cơ khí chính xác.
