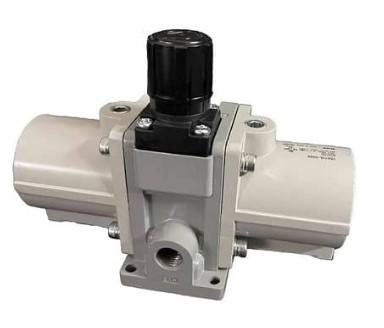

Thông số kỹ thuật SMC VBA10A-02GN

• Chức năng: Bộ kích áp (booster regulator), tăng áp suất khí nén cục bộ.rs-online+2

• Tỷ số tăng áp: 2 lần áp suất nguồn cấp (supply pressure).rs-online+4

• Chất lỏng làm việc: Khí nén sạch, đã lọc (thường yêu cầu lọc  5 μm, không dầu hoặc dầu bôi trơn rất ít).misumi-ec+2

• Kích thước cổng kết nối:

  • IN / OUT / EXH: Rc 1/4" (3 cổng).misumi-ec+3

  • Cổng đồng hồ áp (IN / OUT): Rc 1/8" (2 vị trí).rs-online+2

• Dải áp suất nguồn cấp (supply pressure): 0.1–1.0 MPa ( 1–10 bar).rs-online+4

• Dải áp suất cài đặt đầu ra (set pressure): 0.2–2.0 MPa ( 2–20 bar).rs-online+4

• Lưu lượng khí tối đa: khoảng 230 L/phút (ANR) ở điều kiện tiêu chuẩn.misumi-ec+4

• Áp suất thử (proof pressure): 3.0 MPa.rs-online+2

• Cơ cấu điều chỉnh áp: Tay cầm (núm xoay), có chức năng xả áp (relief) khi giảm áp cài đặt.misumi-ec+3

• Hướng lắp đặt: Ngang (horizontal) để đảm bảo hoạt động và tuổi thọ tốt nhất.misumi-ec+2

• Bôi trơn: Non‑lube (bôi trơn mỡ sẵn, không cần tra dầu trong vận hành thông thường).misumi-ec+2

• Nhiệt độ môi trường & chất lỏng: 2–50 °C, không đóng băng.rs-online+3

• Trọng lượng: khoảng 0.84–1.0 kg tùy nguồn dữ liệu; một số nhà phân phối ghi ~2.9 kg khi kèm phụ kiện/đóng gói.rs-online+3

• Kích thước tổng thể (tham khảo): khoảng 125 × 150 × 113 mm (

Điểm nổi trội

Tăng áp khí nén lên khoảng 2 lần

VBA10A có tỷ lệ tăng áp 2 lần. Với điều kiện phù hợp, thiết bị có thể tạo ra áp suất đầu ra cao hơn đáng kể so với áp suất khí đầu vào, đáp ứng những vị trí trong dây chuyền cần lực tác động lớn hơn.

Không cần nguồn điện

Đây là một ưu điểm đáng chú ý của bộ kích áp SMC. Thiết bị sử dụng chính năng lượng của khí nén để thực hiện quá trình tăng áp, do đó không cần đấu nối nguồn điện hoặc tín hiệu điều khiển điện.

Điều chỉnh áp suất dễ dàng

VBA10A-02GN sử dụng cơ cấu điều chỉnh bằng tay, cho phép người vận hành thiết lập áp suất đầu ra theo yêu cầu của ứng dụng. Thiết kế này phù hợp với những hệ thống cần điều chỉnh áp suất trực tiếp tại hiện trường.

Có đồng hồ áp suất và giảm thanh

Hậu tố GN trong mã sản phẩm tương ứng với cấu hình có đồng hồ áp suất và bộ giảm thanh. Đồng hồ giúp người vận hành quan sát áp suất thuận tiện hơn, trong khi bộ giảm thanh hỗ trợ hạn chế tiếng ồn phát sinh tại đường xả.

Thiết kế phù hợp cho hệ thống khí nén công nghiệp

Dòng VBA được SMC phát triển cho các ứng dụng cần tăng áp cục bộ. Thiết bị có thể được kết hợp với bình tích khí và các phần tử khí nén khác để xây dựng hệ thống cấp khí phù hợp với từng khu vực sử dụng.



Ứng dụng của SMC VBA10A-02GN

SMC VBA10A-02GN được sử dụng trong những hệ thống mà nguồn khí trung tâm chưa đủ áp suất cho một cơ cấu hoặc công đoạn riêng biệt.

Một số ứng dụng tiêu biểu gồm:

• Tăng áp cục bộ cho xy lanh khí nén cần lực lớn.
• Cấp khí áp suất cao cho các cơ cấu kẹp, ép và giữ phôi.
• Sử dụng trong máy tự động hóa và dây chuyền sản xuất.
• Hỗ trợ các thiết bị khí nén yêu cầu áp suất cao hơn mức thông thường của hệ thống.
• Cấp khí cho các cơ cấu chấp hành cần lực tác động lớn trong thời gian nhất định.
• Kết hợp với bình tích khí để tạo nguồn khí áp suất cao tại khu vực sử dụng.
• Ứng dụng trong hệ thống máy đóng gói, lắp ráp, gia công và xử lý vật liệu.

Một ưu điểm về mặt thiết kế hệ thống là người dùng không nhất thiết phải tăng áp suất cho toàn bộ mạng khí nén chỉ vì một vài thiết bị cần áp suất cao. Bộ VBA có thể đảm nhiệm việc tăng áp tại đúng khu vực cần thiết.

Các lưu ý khi sử dụng

 sử dụng đúng môi chất. VBA10A-02GN được thiết kế cho khí nén, vì vậy không nên sử dụng với các loại khí hoặc chất lỏng ngoài phạm vi thiết kế nếu chưa có xác nhận của nhà sản xuất.

  kiểm soát áp suất đầu vào. Áp suất cấp phải nằm trong phạm vi cho phép của model. Không nên đưa nguồn khí vượt quá giới hạn kỹ thuật của thiết bị.

 chú ý chất lượng khí nén. Khí có nhiều nước, dầu hoặc bụi bẩn có thể ảnh hưởng đến tuổi thọ và khả năng hoạt động của các cơ cấu bên trong. Đường khí nên được xử lý và lọc phù hợp.

 lắp đặt đúng tư thế. Tài liệu kỹ thuật của VBA10A-02 quy định kiểu lắp đặt theo phương ngang.

  không điều chỉnh áp suất tùy tiện. Áp suất đầu ra phải phù hợp với khả năng chịu áp của xy lanh, van, ống dẫn, bình tích khí và các thiết bị ở phía sau.

  kiểm tra tiếng ồn và rò khí. Nếu xuất hiện tiếng ồn bất thường, rò rỉ hoặc áp suất đầu ra không ổn định, cần kiểm tra đường khí, bộ lọc, đầu nối và tình trạng bên trong của booster regulator.

 bảo dưỡng đúng cách. SMC có cung cấp bộ phụ tùng bảo trì cho dòng VBA10A, vì vậy khi thiết bị có dấu hiệu suy giảm hiệu suất nên xác định đúng bộ phận cần thay thế thay vì tự ý sửa đổi kết cấu.

SMC VBA10A-02GN là một bộ kích áp khí nén nhỏ gọn nhưng hữu ích trong các hệ thống tự động hóa cần tăng áp cục bộ mà không muốn nâng áp suất của toàn bộ hệ thống. là lựa chọn đáng cân nhắc cho các dây chuyền sản xuất, máy tự động, hệ thống kẹp – ép và các ứng dụng cần áp suất khí cao hơn tại một khu vực riêng biệt.
