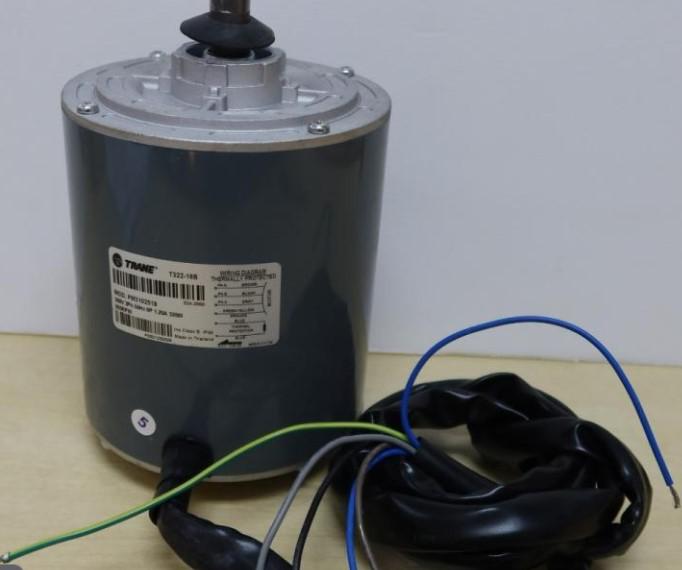

Thông số kỹ thuật mô tơ Trane T322-16B

•  Loại thiết bị    Động cơ quạt dàn nóng
• Công suất    320 W
• Điện áp định mức    380 V
• Nguồn điện    3 pha
• Tần số    50 Hz
• Dòng điện định mức    1,20 A
• Số cực    6 cực
• Cấp cách điện    Class B
• Cấp bảo vệ    IP44
• Vị trí sử dụng    Cụm quạt dàn nóng điều hòa

Điểm nổi bật của mô tơ Trane T322-16B

Công suất 320 W đáp ứng nhu cầu vận hành quạt dàn nóng

Động cơ có công suất định mức 320 W, được thiết kế để dẫn động quạt trong hệ thống điều hòa. Khi hoạt động đúng điều kiện, mô tơ giúp duy trì luồng không khí qua dàn nóng, hỗ trợ quá trình trao đổi nhiệt và hiệu quả làm việc của thiết bị.

Sử dụng nguồn điện ba pha 380 V

Theo thông số được công bố, mô tơ hoạt động với nguồn điện ba pha 380 V, tần số 50 Hz. Cấu hình này phù hợp với các hệ thống điều hòa sử dụng nguồn điện công nghiệp tương ứng, đồng thời cần được kiểm tra kỹ trước khi đấu nối.

Thiết kế chuyên dụng cho hệ thống điều hòa Trane

Mã T322-16B, cùng mã linh kiện PM3102519, giúp xác định sản phẩm khi bảo trì hoặc thay thế. Việc sử dụng đúng mô tơ tương thích góp phần bảo đảm kích thước lắp đặt, khả năng quay và các đặc tính vận hành phù hợp với cụm quạt dàn nóng.

Cấp bảo vệ IP44

Thông số sản phẩm được công bố có cấp bảo vệ IP44, hỗ trợ bảo vệ động cơ trước vật thể rắn có kích thước từ 1 mm trở lên và nước bắn từ các hướng theo điều kiện thử nghiệm tiêu chuẩn. Cấp bảo vệ này không đồng nghĩa động cơ có thể ngâm nước hoặc chịu được tia nước áp lực cao.

Kết cấu phù hợp cho công tác bảo trì HVAC

Mô tơ là linh kiện thay thế trong hệ thống điều hòa không khí. Việc kiểm tra định kỳ tình trạng vòng bi, độ rung, tiếng ồn và cánh quạt giúp phát hiện sớm các dấu hiệu bất thường, giảm nguy cơ ảnh hưởng đến quá trình trao đổi nhiệt.

Ứng dụng của mô tơ Trane T322-16B

• Dàn nóng điều hòa Trane: Dẫn động cánh quạt để tạo luồng không khí đi qua dàn ngưng tụ.

• Hệ thống điều hòa thương mại: Sử dụng trong các thiết bị HVAC có cấu hình mô tơ tương thích.

• Bảo trì và sửa chữa điều hòa: Thay thế mô tơ bị hỏng, chạy yếu, phát tiếng ồn bất thường hoặc không khởi động.

• Hệ thống làm mát tại công trình: Hỗ trợ duy trì hoạt động của cụm quạt dàn nóng trong các hệ thống điều hòa được thiết kế phù hợp.

Hướng dẫn sử dụng và lắp đặt

• Kiểm tra mã linh kiện: Đối chiếu T322-16B và PM3102519 với mô tơ cũ hoặc danh mục phụ tùng của thiết bị.

• Ngắt nguồn điện: Ngắt và cô lập nguồn điện trước khi tháo lắp, kiểm tra hoặc đấu nối động cơ.

• Kiểm tra cơ cấu quạt: Bảo đảm cánh quạt không bị cong, kẹt hoặc mất cân bằng; kiểm tra trục và giá đỡ trước khi vận hành.

• Đấu nối đúng thông số: Sử dụng nguồn ba pha đúng điện áp, tần số và sơ đồ đấu dây của nhà sản xuất.

• Chạy thử sau lắp đặt: Kiểm tra chiều quay, độ rung, tiếng ồn và dòng điện vận hành.

• Bảo dưỡng định kỳ: Vệ sinh bụi bẩn ở khu vực quạt và dàn nóng, kiểm tra các đầu nối điện và tình trạng cơ khí theo hướng dẫn kỹ thuật.

Những lưu ý khi lựa chọn và sử dụng

• Không cấp điện 220 V một pha hoặc nguồn điện khác với thông số định mức khi chưa có xác nhận kỹ thuật.

• Không chỉ dựa vào công suất 320 W để chọn mô tơ thay thế; cần kiểm tra cả kích thước, trục, vị trí lắp, tốc độ quay và sơ đồ đấu dây.

• Không vận hành khi cánh quạt bị kẹt hoặc mô tơ có dấu hiệu quá nhiệt, rung mạnh hay phát ra tiếng ồn bất thường.

• Bảo đảm hệ thống nối đất và thiết bị bảo vệ điện phù hợp.

• Khi thay mô tơ, nên kiểm tra nguyên nhân gây hỏng ban đầu như vòng bi mòn, cánh quạt mất cân bằng, điện áp bất thường hoặc dàn nóng bị cản gió.
