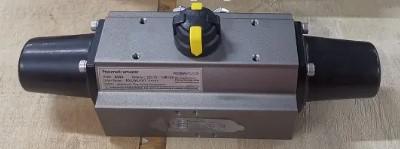

Thông số Bộ truyền động khí nén AS100

• Dòng sản phẩm tham khảo    AUTOMA AS Series
• Kiểu cơ cấu    Scotch-yoke
• Môi chất vận hành    Khí nén khô
• Áp suất vận hành tham khảo    4,5–7 kgf/cm²
• Góc quay tham khảo    90°
• Nhiệt độ làm việc tham khảo    -20 đến 80°C
• Tiêu chuẩn mặt bích    ISO 5211, tùy cấu hình
• Kích thước mặt bích    F07/F10 ở dòng AUTOMA AS100
• Khối lượng tham khảo  9,5 kg

Điểm nổi bật của bộ truyền động khí nén AS100

• Vận hành bằng khí nén: Sử dụng khí nén để tạo chuyển động, phù hợp với các hệ thống điều khiển van tự động trong dây chuyền sản xuất.

• Cơ cấu Scotch-yoke: Chuyển chuyển động của piston thành chuyển động quay, phù hợp với các ứng dụng van quay một góc giới hạn, thường là khoảng 90°.

• Hỗ trợ tự động hóa: Có thể kết hợp với van điện từ, công tắc hành trình hoặc bộ định vị phù hợp để điều khiển và giám sát trạng thái van.

• Khả năng lắp ghép theo tiêu chuẩn: Dòng AS100 của AUTOMA có các phương án mặt bích theo ISO 5211, giúp thuận tiện khi phối hợp với van có giao diện tương thích.

• Có thể lựa chọn kiểu hồi vị: Tùy cấu hình, bộ truyền động có thể sử dụng lò xo hồi vị hoặc tác động kép, đáp ứng những yêu cầu vận hành khác nhau.

Ứng dụng của bộ truyền động khí nén AS100

Sản phẩm phù hợp với các hệ thống cần điều khiển van bằng khí nén, chẳng hạn:

• Hệ thống cấp thoát nước: Điều khiển đóng mở van trong đường ống nước và các hệ thống xử lý nước.

• Nhà máy sản xuất: Tự động hóa thao tác đóng mở van trong các dây chuyền công nghiệp.

• Hệ thống khí nén và khí công nghiệp: Điều khiển dòng khí trong đường ống phù hợp với thông số của van.

• Ngành hóa chất: Điều khiển van dẫn lưu chất khi vật liệu van, gioăng và bộ truyền động đáp ứng yêu cầu của môi trường.

• Hệ thống điều khiển tự động: Kết hợp với van điện từ, công tắc hành trình hoặc bộ điều khiển để hỗ trợ giám sát trạng thái vận hành.

Hướng dẫn lắp đặt và sử dụng

• Kiểm tra tương thích với van: Xác định mô-men xoắn cần thiết để vận hành van, kiểu trục van và tiêu chuẩn mặt bích trước khi lắp.

• Chuẩn bị nguồn khí: Sử dụng khí nén sạch, khô và có áp suất nằm trong phạm vi nhà sản xuất quy định.

• Lắp đặt đúng vị trí: Cố định bộ truyền động chắc chắn, căn chỉnh trục và mặt bích để tránh kẹt cơ cấu hoặc gây tải bất thường lên van.

• Kết nối hệ thống điều khiển: Lắp van điện từ và công tắc hành trình nếu cần điều khiển tự động hoặc phản hồi trạng thái đóng mở.

• Chạy thử: Kiểm tra chiều quay, hành trình, thời gian đóng mở và tình trạng rò rỉ khí trước khi đưa vào vận hành chính thức.

• Bảo dưỡng định kỳ: Kiểm tra đường cấp khí, các đầu nối, gioăng làm kín và cơ cấu lắp ghép theo hướng dẫn kỹ thuật.

Những lưu ý khi lựa chọn và sử dụng

• Không lựa chọn chỉ dựa vào mã AS100: Cần xác nhận nhà sản xuất, dòng sản phẩm và kiểu tác động vì cùng mã có thể xuất hiện ở nhiều thương hiệu.

• Tính toán mô-men xoắn: Bộ truyền động phải tạo được mô-men đủ lớn để vận hành van trong điều kiện áp suất và lưu chất thực tế.

• Phân biệt tác động đơn và tác động kép: Loại hồi vị bằng lò xo có đặc tính vận hành khác với loại sử dụng khí nén cho cả hai chiều.

• Kiểm tra điều kiện môi trường: Nếu làm việc ở nơi có nhiệt độ cao, hóa chất ăn mòn hoặc nguy cơ cháy nổ, cần lựa chọn phiên bản có thông số và chứng nhận phù hợp.

• Ngắt và xả áp trước khi bảo trì: Thực hiện đúng quy trình cô lập khí nén để tránh chuyển động bất ngờ gây nguy hiểm.

Bộ truyền động khí nén AS100 là thiết bị hỗ trợ tự động hóa van công nghiệp, phù hợp với các hệ thống cần đóng mở van bằng khí nén. Với dòng AUTOMA AS100, cơ cấu Scotch-yoke và khả năng lắp ghép theo tiêu chuẩn ISO 5211 giúp thiết bị tích hợp vào nhiều hệ thống van quay.
