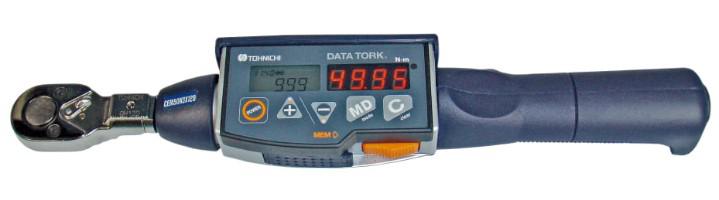

Thiết bị đo lực Tohnichi CEM50N3X12D-G là cờ lê lực điện tử kỹ thuật số thuộc dòng Data Tork CEM3-G của Tohnichi, được thiết kế để đo, kiểm soát và hiển thị mô-men xoắn trong quá trình siết bu lông, đai ốc và các mối ghép ren.


Điểm nổi trội

Đo mô-men xoắn kỹ thuật số: CEM50N3X12D-G hiển thị trực tiếp giá trị mô-men xoắn trên hệ thống điện tử, giúp người vận hành dễ dàng theo dõi lực siết thay vì phụ thuộc vào thang chia cơ học.

Dải đo 10 – 50 N·m: Đây là khoảng đo phù hợp với nhiều công việc lắp ráp cần kiểm soát lực siết ở mức trung bình. Độ phân giải 0,05 N·m giúp theo dõi sự thay đổi của mô-men xoắn khá chi tiết.

Đầu vuông 3/8 inch: Cấu hình 3/8 inch giúp CEM50N3X12D-G tương thích với các loại socket và đầu dụng cụ phù hợp. Đầu bánh cóc QH12D được cung cấp sẵn cùng sản phẩm.

Có thể sử dụng đầu thay thế: Ngoài QH12D, dòng CEM50N3X12D-G hỗ trợ nhiều loại đầu thay thế thuộc kích thước 12D như SH, RH, QH, RQH, DH và HH, giúp linh hoạt hơn khi thực hiện các công việc siết khác nhau.

Thiết kế tương đối gọn và nhẹ: Khối lượng khoảng 0,58 kg, chiều dài hiệu dụng 254 mm và chiều dài tổng thể 282 mm giúp thiết bị thuận tiện khi thao tác bằng tay trong quá trình lắp ráp và kiểm tra.

Có pin và bộ sạc đi kèm: Thiết bị sử dụng bộ pin BP-5 và được cung cấp bộ sạc BC-3-G, giúp người dùng có thể sử dụng theo cấu hình hoàn chỉnh mà không phải mua riêng các thành phần cơ bản.

Có chứng nhận hiệu chuẩn: Sản phẩm được Tohnichi America liệt kê kèm Certificate of Calibration, đây là yếu tố quan trọng đối với những công việc cần kiểm soát và truy xuất giá trị mô-men xoắn trong sản xuất.

Ứng dụng

Tohnichi CEM50N3X12D-G phù hợp với các công việc cần kiểm soát mô-men xoắn trong:

• Dây chuyền lắp ráp cơ khí và công nghiệp.
• Lắp ráp máy móc, thiết bị và cụm cơ khí.
• Siết bu lông, đai ốc cần kiểm soát lực chính xác.
• Kiểm tra lực siết trong công đoạn kiểm tra chất lượng.
• Lắp ráp linh kiện và thiết bị công nghiệp.
• Bảo trì, sửa chữa máy móc.
• Kiểm tra và xác nhận mô-men xoắn của các mối ghép ren.
• Các dây chuyền sản xuất yêu cầu kiểm soát lực siết theo tiêu chuẩn kỹ thuật.

Thiết bị đặc biệt hữu ích trong những công đoạn mà việc siết quá chặt hoặc quá lỏng đều có thể ảnh hưởng đến chất lượng, độ an toàn hoặc tuổi thọ của sản phẩm.

Cách sử dụng

Trước khi sử dụng, kiểm tra mức pin và tình trạng đầu QH12D hoặc đầu thay thế được lắp trên thiết bị. Chọn socket phù hợp với bu lông hoặc đai ốc cần thao tác.

Đặt đầu dụng cụ đúng vào vị trí cần siết, sau đó tác động lực từ từ và đều tay. Theo dõi giá trị mô-men xoắn hiển thị trên thiết bị để kiểm soát quá trình siết theo mức yêu cầu.

Sau khi hoàn thành, tháo dụng cụ khỏi mối ghép, vệ sinh nếu cần và bảo quản ở nơi khô ráo. Đối với những công việc yêu cầu độ chính xác cao, nên quản lý lịch hiệu chuẩn định kỳ theo quy trình kiểm soát dụng cụ đo của doanh nghiệp.

Lưu ý khi sử dụng

• Không sử dụng thiết bị vượt quá mức mô-men xoắn tối đa 50 N·m.
• Không tác động lực đột ngột hoặc dùng thêm ống nối để tăng lực nếu không được nhà sản xuất cho phép.
• Chọn đúng socket và đầu thay thế tương thích với đầu vuông 3/8 inch.
• Đặt socket vuông góc và đúng tâm với bu lông/đai ốc để hạn chế trượt hoặc tác động lực lệch.
• Không sử dụng thiết bị như một dụng cụ đóng, gõ hoặc thay thế cho các loại dụng cụ không phù hợp.
• Bảo vệ thân máy, màn hình, bộ pin và các bộ phận điện tử khỏi va đập mạnh, nước và hóa chất.
• Sạc pin bằng bộ sạc phù hợp và bảo quản pin theo hướng dẫn của nhà sản xuất.
• Không tự ý tháo hoặc sửa chữa phần cảm biến mô-men xoắn.
• Đối với công việc yêu cầu độ chính xác và khả năng truy xuất kết quả, cần thực hiện hiệu chuẩn định kỳ.
• Khi bảo quản lâu ngày, nên kiểm tra tình trạng pin trước khi đưa thiết bị trở lại sử dụng.
