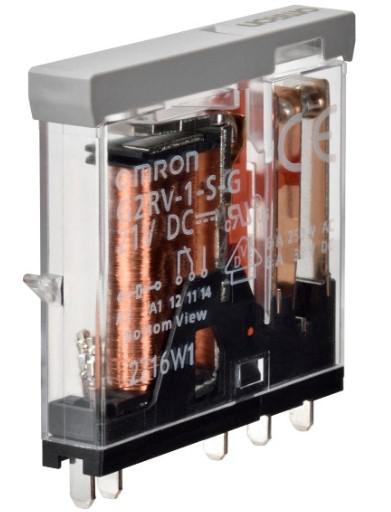

Rơ le trung gian Omron G2RV-1-S-G là dòng relay giao tiếp (Slim I/O Relay) cao cấp của Omron, được thiết kế với kiểu dáng siêu mỏng chỉ khoảng 5,2 mm, giúp tiết kiệm không gian lắp đặt trong tủ điện. Sản phẩm đóng vai trò cách ly và khuếch đại tín hiệu điều khiển giữa PLC, cảm biến, bộ điều khiển và các thiết bị chấp hành, đảm bảo hệ thống tự động hóa hoạt động ổn định và an toàn.


Thông số Rơ le trung gian Omron G2RV-1-S-G

• Loại tiếp điểm    SPDT (1C)
• Dòng tải định mức    6A
• Điện áp tải AC    250VAC
• Điện áp tải DC    30VDC
• Điện áp đóng cắt tối đa    440VAC / 125VDC
• Công suất đóng cắt tối đa    1500VA / 180W
• Điện trở tiếp xúc    100mΩ
• Kích thước    30.5 × 5.2 × 33 mm
• Nhiệt độ làm việc    -40°C đến +55°C

Các điểm nổi trội của Omron G2RV-1-S-G

• Tối ưu hóa không gian tủ điện đến 60%: Nhờ bề ngang chỉ 6.2mm, bạn có thể xếp hàng chục chiếc rơ le này lại với nhau mà chỉ chiếm diện tích bằng một vài chiếc rơ le thông thường. Điều này giúp thu nhỏ đáng kể kích thước vỏ tủ điện.

• Thiết kế chân cắm (Plug-in) linh hoạt: Rơ le bao gồm 2 phần tách biệt: Phần đế (Socket) cố định trên thanh ray và phần ruột rơ le bên trên. Khi rơ le bị hỏng sau thời gian dài sử dụng, bạn chỉ cần dùng tay rút phần ruột ra và cắm ruột mới vào trong vài giây, hoàn toàn không cần tháo hay đấu nối lại dây điện.

• Cơ cấu khóa đòn bẩy thông minh: Khóa gài cơ học giữ chặt ruột rơ le vào đế, đảm bảo thiết bị không bị lỏng hay rơi ra ngay cả khi tủ điện bị rung lắc mạnh (như lắp trên máy sàn, boong tàu, ô tô).

• Độ bền và độ tin cậy cực cao: Thân rơ le trong suốt cho phép quan sát trực tiếp tiếp điểm bên trong. Khả năng đóng ngắt lên tới hàng triệu lần giúp hệ thống vận hành liên tục mà không lo sự cố chập chờn.



Ứng dụng thực tế

Rơ le trung gian Omron G2RV-1-S-G đóng vai trò là "cầu nối" truyền tín hiệu điều khiển hoặc cách ly dòng điện giữa các thiết bị công suất nhỏ và lớn:

• Cách ly tín hiệu cho PLC: Nhận tín hiệu đầu ra (Output) dòng nhỏ từ PLC, mạch vi điều khiển để kích hoạt các thiết bị chấp hành dòng lớn hơn như khởi động từ, van điện từ (solenoid), hay đèn báo.

• Tủ điện điều khiển máy công cụ: Sử dụng trong các tủ điện điều khiển máy CNC, máy đóng gói, dây chuyền lắp ráp linh kiện điện tử nhờ đặc tính phản ứng nhanh và không tốn diện tích.

• Hệ thống xử lý nước và HVAC: Kết nối tín hiệu từ các cảm biến áp suất, cảm biến phao dòng điện nhỏ về bộ điều khiển trung tâm.



Các lưu ý quan trọng khi lắp đặt và sử dụng

• Kiểm tra đúng điện áp cuộn hút (Coil): Trước khi cấp điện, phải nhìn kỹ thông số điện áp in trên thân rơ le (ví dụ: 24VDC hay 230VAC). Việc cấp sai điện áp sẽ làm cháy cuộn dây hoặc rơ le không thể nhảy.

• Tránh dùng quá tải dòng định mức: Dòng định mức của tiếp điểm là 6A (tải thuần trở). Nếu bạn dùng để đóng cắt trực tiếp cho các tải có dòng khởi động lớn như motor công suất cao hay máy bơm, tiếp điểm sẽ nhanh chóng bị dính hoặc cháy. Trường hợp này bắt buộc phải dùng G2RV để kích cho một Khởi động từ (Contactor) chịu tải.

• Tận dụng thanh chập ngang (Jumper): Khi lắp đặt số lượng lớn rơ le chung một đường nguồn (ví dụ chung chân COM hoặc chân âm cuộn hút), hãy sử dụng phụ kiện thanh chập ngang của Omron để kết nối nhanh các rơ le lại với nhau, giúp tủ điện cực kỳ gọn gàng và không phải câu dây loằng ngoằng.

Rơ le trung gian Omron G2RV-1-S-G là một trong những giải pháp hàng đầu hiện nay cho xu hướng tối giản hóa và hiện đại hóa tủ điện công nghiệp. Khả năng tháo lắp ruột nhanh chóng giúp giảm thiểu tối đa thời gian dừng máy (downtime) khi bảo trì. Mặc dù chi phí đầu tư ban đầu cao hơn các dòng rơ le truyền thống hoặc các hãng giá rẻ, nhưng sự ổn định, thương hiệu uy tín Omron và khả năng tiết kiệm không gian tủ điện hoàn toàn vượt trội.
