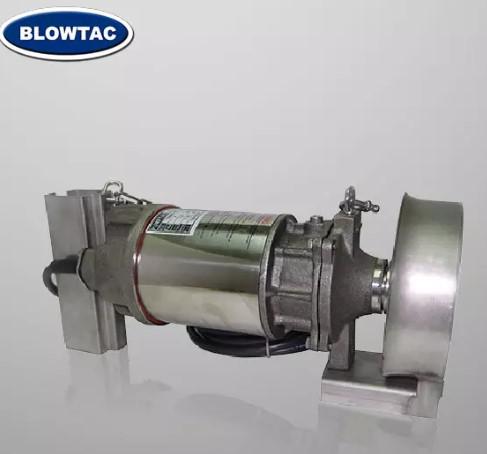

Thông số kỹ thuật BLOWTAC MR-22-4D

• Loại thiết bị    Máy khuấy chìm
• Dòng sản phẩm    MR Series
• Số cực    4 cực
• Công suất    2,23 kW / 3 HP
• Lưu lượng khuấy    6,8 m³/phút
• Jet Ring    Tiêu chuẩn
• Vật liệu cánh khuấy    FCD 405
• Vật liệu trục    SUS 304
• Vật liệu Jet Ring    SUS 304
• Phớt cơ khí    SIC/SIC
• Phớt dầu    VITON
• Vật liệu một số chi tiết thân máy    FC 200
• Bảo vệ quá tải    Có
• Kích thước A    652 mm
• Kích thước B    587 mm

Điểm nổi trội

Công suất 2,23 kW – 3 HP MR-22-4D là model có công suất 2,23 kW, tương đương 3 HP, trong dòng máy khuấy chìm MR. Công suất này giúp thiết bị tạo dòng khuấy phù hợp cho nhiều bể xử lý có quy mô vừa và lớn.

Khả năng tạo dòng khoảng 6,8 m³/phút Theo thông số của BLOWTAC, MR-22-4D có công suất khuấy tương ứng 6,8 m³/phút. Khả năng tạo dòng giúp chất lỏng trong bể được lưu thông, hạn chế vùng chết và hỗ trợ quá trình trộn đều.

Động cơ 4 cực Thiết kế 4 cực giúp máy tạo sự cân bằng giữa tốc độ quay và khả năng tạo dòng, phù hợp với đặc tính của máy khuấy chìm trong xử lý nước và nước thải.

Thiết kế nhỏ gọn BLOWTAC nhấn mạnh thiết kế nhỏ gọn của dòng MR. Điều này giúp thiết bị thuận tiện khi bố trí trong bể và phù hợp với các hệ thống có yêu cầu tiết kiệm không gian.

Ổ bi tiếp xúc góc chịu lực dọc trục Một điểm đáng chú ý trong thiết kế là angular contact ball bearing. Loại ổ bi này được sử dụng để chịu lực dọc trục phát sinh trong quá trình cánh khuấy tạo dòng, góp phần duy trì sự ổn định của trục và cụm quay.

Cánh khuấy và trục có kết cấu phù hợp môi trường chìm Theo cấu tạo của BLOWTAC, trục sử dụng SUS 304, vòng Jet sử dụng SUS 304 và cánh khuấy sử dụng FCD 405. Cách lựa chọn vật liệu này hướng đến độ bền cơ học và khả năng làm việc trong môi trường xử lý chất lỏng.

Phớt cơ khí SIC/SIC Dòng MR sử dụng mechanical seal SIC/SIC, giúp hạn chế chất lỏng xâm nhập vào khu vực bên trong thiết bị qua trục quay. Đây là bộ phận quan trọng đối với máy khuấy chìm vì thiết bị thường xuyên làm việc trong môi trường chất lỏng.

Ứng dụng của BLOWTAC MR-22-4D

Máy khuấy chìm MR-22-4D được sử dụng chủ yếu trong các hệ thống cần khuấy trộn, tạo dòng hoặc tuần hoàn chất lỏng.

Một số ứng dụng tiêu biểu:

• Bể xử lý nước thải sinh học.
• Bể điều hòa nước thải.
• Bể chứa và xử lý bùn vôi.
• Hệ thống tuần hoàn nước trong ao, hồ.
• Hệ thống xử lý nước thải công nghiệp.
• Hỗ trợ duy trì trạng thái trộn đều trong bể.
• Hạn chế hiện tượng lắng cặn tại đáy bể.
• Hệ thống tuần hoàn chất lỏng trong các quy trình công nghiệp.
• Ứng dụng trao đổi nhiệt cần duy trì dòng tuần hoàn.
• Một số hệ thống cần ngăn ngừa hiện tượng đóng băng của chất lỏng.

BLOWTAC cũng liệt kê các ứng dụng của dòng MR trong bể xử lý sinh học, bể cân bằng, bể chứa bùn vôi, tuần hoàn nước ao hồ, trao đổi nhiệt và ngăn ngừa đóng băng.



Hướng dẫn sử dụng cơ bản

Trước khi đưa MR-22-4D vào vận hành, cần xác định thể tích bể, tính chất chất lỏng, độ sâu lắp đặt và yêu cầu khuấy để lựa chọn vị trí lắp đặt phù hợp.

Quy trình cơ bản:

1. Kiểm tra máy, cáp điện, cánh khuấy và các bộ phận bảo vệ trước khi lắp đặt.
2. Kiểm tra tình trạng phớt và các vị trí làm kín.
3. Lắp máy theo đúng hệ thống giá đỡ hoặc thanh dẫn hướng được thiết kế cho bể.
4. Đặt máy ở vị trí phù hợp để dòng khuấy bao phủ khu vực cần xử lý.
5. Kiểm tra chiều quay của cánh khuấy theo hướng dẫn kỹ thuật.
6. Kiểm tra hệ thống điện và thiết bị bảo vệ quá tải.
7. Cho máy hoạt động thử trong điều kiện an toàn.
8. Theo dõi dòng điện, tiếng ồn và độ rung.
9. Kiểm tra khả năng tạo dòng trong toàn bộ bể.
10. Định kỳ kiểm tra cánh khuấy, trục, phớt cơ khí và ổ bi.

Với thiết bị khuấy chìm, việc bố trí vị trí lắp đặt có ảnh hưởng rất lớn đến hiệu quả khuấy. Không nên chỉ căn cứ vào công suất động cơ mà bỏ qua hình dạng và kích thước thực tế của bể.

Các lưu ý khi sử dụng

Lắp đặt đúng vị trí. Cần xác định hướng dòng chảy trước khi cố định máy. Vị trí không phù hợp có thể làm giảm hiệu quả khuấy hoặc tạo ra vùng chết trong bể.

Không để máy hoạt động khi không đáp ứng điều kiện ngập cần thiết. Đây là thiết bị khuấy chìm, vì vậy điều kiện vận hành phải tuân thủ yêu cầu của nhà sản xuất.

Kiểm tra cánh khuấy thường xuyên. Nếu cánh bị mòn, biến dạng hoặc mắc dị vật, hiệu suất khuấy có thể giảm và tải lên động cơ có thể tăng.

Đặc biệt chú ý dị vật trong nước thải. Rác, dây, sợi, vật liệu dạng cuộn hoặc các chất rắn kích thước lớn có thể quấn vào trục/cánh khuấy và gây quá tải.

Kiểm tra phớt cơ khí. Phớt SIC/SIC là bộ phận quan trọng giúp bảo vệ phần bên trong của máy. Nếu phát hiện nước xâm nhập hoặc có dấu hiệu rò rỉ bất thường, cần dừng máy để kiểm tra.

Kiểm tra bảo vệ quá tải. Dòng MR được BLOWTAC trang bị bộ bảo vệ quá tải; tuy nhiên hệ thống điện bên ngoài vẫn cần được thiết kế và bảo vệ phù hợp với công suất động cơ.

Không tự ý thay đổi vật liệu hoặc kích thước cánh khuấy. Việc thay đổi cánh có thể làm thay đổi đặc tính tải của động cơ và hiệu quả tạo dòng.

Ngắt hoàn toàn nguồn điện trước khi bảo trì. Vì máy được đặt trong môi trường chất lỏng, công tác bảo trì phải đặc biệt chú ý đến an toàn điện và chống khởi động ngoài ý muốn.

Máy khuấy chìm BLOWTAC MR-22-4D là thiết bị khuấy chuyên dụng cho các hệ thống xử lý nước, nước thải và tuần hoàn chất lỏng. một giải pháp hiệu quả để khuấy trộn, hạn chế lắng cặn và duy trì sự đồng nhất của chất lỏng trong hệ thống.
