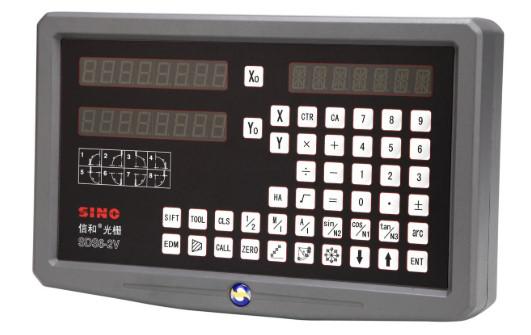

Thông số Màn hình thước quang Sino SDS6-2V

• Model: Sino SDS6-2V
• Loại hiển thị: DRO (Digital Readout)
• Số trục: 2 trục
• Màn hình: LED
• Điện áp nguồn: AC 100–240V, 50/60Hz
• Công suất tiêu thụ: khoảng 15–25VA
• Tín hiệu đầu vào: TTL, RS-422, EIA-422A
• Tần số tín hiệu tối đa: 5 MHz
• Độ phân giải: 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 µm (tùy cấu hình)
• Nhiệt độ làm việc: 0–45°C
• Kích thước tham khảo: khoảng 298 × 192 × 90 mm
• Vật liệu vỏ: Kim loại.

Đặc điểm nổi bật

• Hỗ trợ 2 trục đo (X, Y), tương thích với nhiều loại thước quang SINO như KA200, KA300, KA500 và các encoder tín hiệu TTL/RS-422/EIA-422A.
• Màn hình LED 7 hoặc 8 chữ số có độ sáng cao, hiển thị rõ ràng ngay cả trong môi trường nhà xưởng.
• Sử dụng công nghệ xử lý 16-bit/32-bit, cho khả năng tính toán nhanh và cập nhật vị trí với độ chính xác cao.
• Hỗ trợ độ phân giải hiển thị từ 0,1 µm đến 10 µm, đáp ứng nhiều yêu cầu gia công khác nhau.
• Tần số tín hiệu đầu vào lên đến 5 MHz, đảm bảo đọc chính xác ngay cả khi trục máy di chuyển ở tốc độ cao.
• Chuyển đổi linh hoạt giữa đơn vị mm/inch và chế độ tọa độ tuyệt đối (ABS) hoặc tọa độ tương đối (INC).
• Tích hợp nhiều chức năng hỗ trợ gia công như:
  • Hiển thị bán kính/đường kính (Radius/Diameter).
  • Bù sai số tuyến tính và phi tuyến.
  • Chia đều vòng tròn (PCD).
  • Tính toán góc, cung tròn, đường xiên.
  • Bộ nhớ vị trí khi mất điện.
  • Tính toán toán học và các chức năng hỗ trợ gia công chuyên dụng.

Ứng dụng

Màn hình thước quang Sino SDS6-2V được sử dụng trong nhiều lĩnh vực gia công cơ khí như:

• Máy phay vạn năng.
• Máy tiện cơ và CNC cải tiến.
• Máy khoan bàn, máy doa.
• Máy mài phẳng, máy mài tròn.
• Máy cắt và các thiết bị gia công kim loại cần đo vị trí chính xác.
• Nâng cấp các máy công cụ truyền thống để tăng độ chính xác và hiệu quả vận hành.

Hướng dẫn sử dụng

• Kết nối màn hình với thước quang đúng loại tín hiệu theo hướng dẫn của nhà sản xuất.
• Lắp đặt màn hình ở vị trí dễ quan sát và tránh rung động mạnh.
• Thiết lập đơn vị đo, độ phân giải và chế độ hiển thị phù hợp với yêu cầu gia công.
• Hiệu chuẩn hệ thống trước khi đưa vào sử dụng để đảm bảo độ chính xác.
• Thường xuyên vệ sinh đầu nối và kiểm tra dây tín hiệu nhằm duy trì độ ổn định của hệ thống.

Lưu ý khi sử dụng

• Không lắp đặt thiết bị trong môi trường có độ ẩm cao, nhiều bụi kim loại hoặc nhiệt độ vượt quá giới hạn cho phép.
• Sử dụng nguồn điện ổn định và nối đất đúng kỹ thuật để giảm nhiễu.
• Tránh va đập mạnh vào màn hình hoặc thước quang.
• Không kéo căng hoặc gập gãy cáp tín hiệu.
• Kiểm tra và hiệu chuẩn định kỳ để duy trì độ chính xác đo lường.
