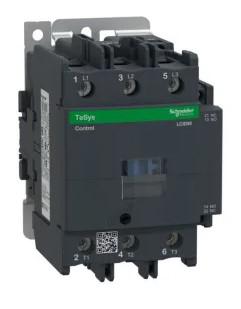

Thông số Khởi động từ Schneider LC1D25V7

• Dòng định mức ($I_e$): 25A (cho tải AC-3, 400V).

• Công suất động cơ (AC-3): Lên đến 11 kW tại điện áp 380/400V AC.

• Điện áp cuộn coil ($U_c$): 400V AC, tần số 50/60Hz (Ký hiệu "V7").

• Tiếp điểm phụ tích hợp: 1 NO (Thường mở) + 1 NC (Thường đóng).

Những điểm nổi trội của Schneider LC1D25V7

• Độ an toàn cực cao: Sản phẩm đạt tiêu chuẩn IP20, chống tiếp xúc trực tiếp bằng tay. Các nắp che bảo vệ giúp hạn chế rủi ro điện giật trong quá trình vận hành.

• Tích hợp sẵn tiếp điểm phụ: Khác với nhiều dòng contactor khác, TeSys D luôn tích hợp sẵn 1 NO và 1 NC, giúp bạn dễ dàng thiết kế mạch duy trì hoặc mạch báo trạng thái mà không cần mua thêm khối tiếp điểm phụ.

• Công nghệ EverLink: Schneider trang bị các đầu nối siết vít chắc chắn, chống hiện tượng lỏng lẻo do rung động, giúp duy trì điểm tiếp xúc điện tốt và giảm nguy cơ hỏa hoạn do phát nhiệt.

• Khả năng chống nhiễu: Cuộn coil được thiết kế để chịu được các xung điện áp, giúp thiết bị hoạt động ổn định trong các môi trường điện lưới công nghiệp không ổn định.

• Linh hoạt trong lắp đặt: Có thể lắp trên thanh DIN rail hoặc bắt vít trực tiếp lên bảng điện.

Ứng dụng thực tế

Khởi động từ LC1D25V7 thường được dùng trong các tủ điện điều khiển:

• Điều khiển động cơ: Khởi động trực tiếp (DOL) hoặc làm thành phần trong mạch khởi động Sao - Tam giác cho các máy bơm, quạt hút, băng tải.

• Hệ thống chiếu sáng & sưởi: Đóng ngắt các giàn đèn công suất lớn hoặc điện trở nhiệt trong lò sấy công nghiệp.

• Mạch đảo chiều: Kết hợp 2 khởi động từ LC1D25 để điều khiển động cơ quay thuận/ngược.

Các lưu ý khi sử dụng

1. Điện áp cuộn Coil (V7): Lưu ý mã "V7" tương ứng với 400V AC. Nếu bạn cấp nguồn 220V vào cuộn dây, khởi động từ sẽ không hút. Ngược lại, nếu dùng cuộn dây 220V mà cấp 400V sẽ làm cháy coil ngay lập tức.

2. Phối hợp bảo vệ: Luôn sử dụng kèm với Rơ-le nhiệt (ví dụ mã LRD22) và Aptomat (MCCB/MCB) để bảo vệ động cơ khỏi các sự cố quá tải và ngắn mạch.

3. Môi trường lắp đặt: Tránh những nơi có quá nhiều bụi bẩn dẫn điện hoặc hơi ẩm cực cao. Bụi bẩn bám vào các má đồng tiếp điểm có thể gây hiện tượng "đánh lửa" và làm chảy nhựa thiết bị.

4. Kiểm tra tiếng ồn: Nếu contactor phát ra tiếng kêu "u u" lớn khi hút, hãy kiểm tra xem có bụi bẩn lọt vào lõi từ thép hay không, hoặc điện áp cấp vào cuộn coil có bị sụt áp không.
