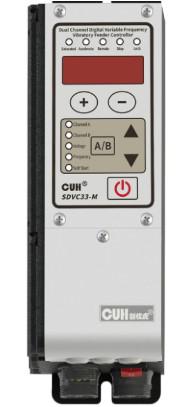

Thông số Bộ điều khiển tần số SDVC33-M

• Loại thiết bị    Bộ điều khiển tần số kỹ thuật số
• Ứng dụng chính    Bộ cấp phôi rung, Vibratory Feeder
• Số kênh    2 kênh
• Điện áp đầu vào    85–250 VAC
• Điện áp đầu ra điều chỉnh    0–260 V
• Dòng điện đầu ra tối đa    3,5 A tổng hai kênh
• Công suất đầu ra tối đa    770 VA
• Tần số đầu ra    5,0–999,9 Hz
• Độ chính xác điều chỉnh tần số    0,1 Hz
• Dạng sóng đầu ra    Sin
• Thời gian khởi động mềm    0–10 giây
• Thời gian trễ bật/tắt    0–99,9 giây
• Tín hiệu điều khiển analog    1–5 V / 4–20 mA
• Tín hiệu điều khiển số    24 V
• Ngõ ra điều khiển    NPN / PNP / Push-Pull
• Ngõ ra DC điều khiển    24 VDC, tối đa khoảng 350 mA
• Hiển thị    LED kỹ thuật số 5 chữ số
• Bảo vệ    Quá dòng, quá nhiệt, quá áp, thấp áp
• Nhiệt độ môi trường    0–40°C
• Độ ẩm môi trường    10–85%, không ngưng tụ

Điểm nổi bật

Điều khiển hai kênh độc lập SDVC33-M được thiết kế với hai kênh đầu ra, cho phép điều khiển hai bộ cấp phôi rung hoặc hai cơ cấu rung trong cùng một hệ thống.

Dòng điện tổng của hai kênh lên tới 3,5 A, đồng thời người dùng có thể phân bổ dòng giữa các kênh tùy theo yêu cầu của hệ thống. Điều này giúp giảm số lượng bộ điều khiển cần sử dụng khi một dây chuyền có nhiều cơ cấu cấp liệu rung.

Dải tần số rộng 5–999,9 Hz Một ưu điểm đáng chú ý của SDVC33-M là dải tần số đầu ra rất rộng, từ 5 đến 999,9 Hz, với bước điều chỉnh 0,1 Hz.

Người vận hành có thể điều chỉnh tần số để tìm vùng làm việc phù hợp với đặc tính cộng hưởng của bộ cấp phôi rung. Khi tần số và điện áp được thiết lập phù hợp, hệ thống có thể đạt trạng thái cấp liệu ổn định, giảm rung động không cần thiết và cải thiện hiệu quả vận chuyển phôi.

Tự động ổn định điện áp Bộ điều khiển tích hợp mạch ổn áp kỹ thuật số nhằm hạn chế ảnh hưởng của biến động điện áp nguồn đến tốc độ cấp liệu. Nhờ đó, tốc độ rung có thể ổn định hơn khi điện áp đầu vào thay đổi trong phạm vi cho phép.

Đây là tính năng hữu ích đối với dây chuyền tự động yêu cầu tốc độ cấp phôi tương đối ổn định.

Khởi động mềm SDVC33-M cho phép thiết lập thời gian khởi động mềm từ 0 đến 10 giây. Khi khởi động, điện áp đầu ra được tăng dần đến giá trị cài đặt thay vì đưa ngay toàn bộ điện áp vào bộ rung.

Cách vận hành này giúp hạn chế hiện tượng rung hoặc giật mạnh khi hệ thống bắt đầu hoạt động và giảm tác động cơ học lên bộ cấp phôi.

Dừng mềm và chức năng phanh Thiết bị hỗ trợ dừng mềm với thời gian có thể cài đặt 0–10 giây. Ngoài ra, chức năng phanh có thể nhanh chóng làm giảm dao động của bộ cấp phôi bằng cách thay đổi pha dòng điện khoảng 180° trong quá trình dừng.

Tính năng này đặc biệt hữu ích trong dây chuyền tự động, nơi việc dừng cấp liệu đúng thời điểm ảnh hưởng trực tiếp đến quá trình phân loại, định vị hoặc lắp ráp sản phẩm.

Hỗ trợ nhiều phương thức điều khiển SDVC33-M có thể nhận tín hiệu điều khiển analog 1–5 V hoặc 4–20 mA, đồng thời hỗ trợ tín hiệu số 24 V. Ngõ điều khiển cũng tương thích với các dạng NPN, PNP và Push-Pull theo cấu hình kết nối phù hợp.

Nhờ đó, bộ điều khiển có thể tích hợp với PLC, cảm biến và các thiết bị điều khiển tự động khác trong dây chuyền.

Hỗ trợ cảm biến quang điện Các cổng cảm biến của SDVC33-M hỗ trợ cảm biến quang điện và cảm biến chuyển mạch NPN/PNP. Khi kết hợp cảm biến với bộ cấp phôi, hệ thống có thể điều chỉnh hoạt động dựa trên tình trạng phôi ở phía đầu ra, góp phần hạn chế cấp phôi liên tục khi vị trí tiếp nhận đã đầy.

Bảo vệ nhiều chế độ Bộ điều khiển được trang bị các chức năng bảo vệ như quá dòng, quá nhiệt, quá áp và thấp áp. Các cơ chế này giúp giảm nguy cơ hư hỏng khi hệ thống hoạt động trong điều kiện bất thường.


Ứng dụng

CUH SDVC33-M được sử dụng chủ yếu trong các hệ thống cấp phôi rung tự động và dây chuyền tự động hóa công nghiệp.

Một số ứng dụng tiêu biểu:

• Điều khiển bát rung cấp phôi.
• Điều khiển máng rung hoặc bộ cấp liệu rung.
• Cấp linh kiện điện tử tự động.
• Cấp vít, đai ốc, vòng đệm và chi tiết cơ khí nhỏ.
• Cấp chi tiết nhựa trong dây chuyền lắp ráp.
• Cấp phôi cho máy đóng gói.
• Hệ thống phân loại và định hướng linh kiện.
• Dây chuyền lắp ráp tự động.
• Kết hợp với PLC và cảm biến để xây dựng hệ thống cấp phôi tự động.
• Điều khiển hai bộ cấp phôi rung trong cùng một hệ thống.

Đối với các dây chuyền cần đưa linh kiện theo đúng tốc độ và hướng đến vị trí lắp ráp, SDVC33-M có thể đóng vai trò là bộ điều khiển trung gian giữa PLC/cảm biến và cơ cấu cấp phôi rung.

Lưu ý khi sử dụng

SDVC33-M là bộ điều khiển chuyên dụng cho bộ cấp phôi rung, không nên sử dụng thay thế cho biến tần điều khiển động cơ AC thông thường.

Trước khi cấp nguồn, cần kiểm tra chính xác sơ đồ đấu dây, điện áp đầu vào và tải kết nối. Tài liệu của CUH xác định phạm vi điện áp đầu vào của SDVC33-M là 85–250 VAC và tổng dòng đầu ra tối đa là 3,5 A.

Không để tổng tải của hai kênh vượt quá giới hạn cho phép. Khi sử dụng hai bộ cấp phôi có công suất khác nhau, cần phân bổ dòng phù hợp cho từng kênh.

Cần đảm bảo bộ điều khiển được lắp đặt ở nơi thông thoáng, tránh nhiệt độ và độ ẩm vượt quá giới hạn kỹ thuật. Môi trường làm việc tiêu chuẩn được công bố là 0–40°C, độ ẩm 10–85% không ngưng tụ.

Khi điều chỉnh tần số, nên thực hiện từng bước nhỏ và quan sát tốc độ cấp phôi. Không nên tăng điện áp hoặc tần số quá cao chỉ để đạt tốc độ cấp liệu lớn hơn, vì có thể làm bộ rung hoạt động ngoài vùng tối ưu.

Khi đấu nối PLC hoặc cảm biến, cần xác định đúng loại tín hiệu NPN, PNP, Push-Pull, 1–5 V hoặc 4–20 mA để tránh đấu sai gây lỗi hoặc hư hỏng thiết bị.

Trước khi bảo trì hoặc tháo đấu dây, cần ngắt nguồn điện và chờ hệ thống ở trạng thái an toàn. Đây là thiết bị điều khiển điện công nghiệp nên việc lắp đặt và bảo trì nên được thực hiện bởi người có chuyên môn.

Bộ điều khiển tần số CUH SDVC33-M phù hợp cho các dây chuyền tự động hóa cần kiểm soát tốc độ cấp linh kiện, chi tiết cơ khí, vít, phụ kiện điện tử hoặc các loại phôi nhỏ.
