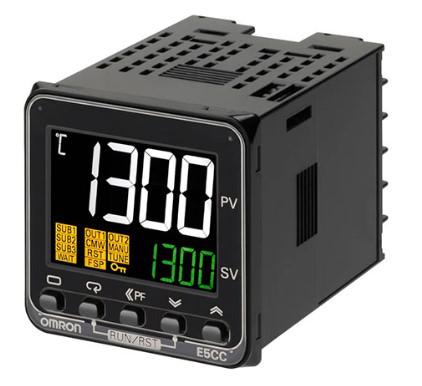

Thông số Bộ điều khiển nhiệt độ Omron E5CC-QX3A5M-000

 Kích thước    48 x 48 mm (1/16 DIN)
Nguồn cấp    100 – 240VAC
Kiểu điều khiển    ON/OFF, PID
Ngõ ra điều khiển    Xung điện áp 12VDC (SSR Drive)
Số ngõ ra cảnh báo    3 Relay Alarm
Loại đầu vào    Thermocouple, Pt100, Analog
Dải nhiệt độ    -200°C đến 2300°C (tùy cảm biến)
Chu kỳ lấy mẫu    50ms
Màn hình hiển thị    LCD kép
Cấp bảo vệ mặt trước    IP66
Kiểu đấu nối    Cầu đấu vít



Các điểm nổi trội của Omron E5CC-QX3A5M-000

• Màn hình LED trắng hiển thị sắc nét: Cải tiến lớn nhất về ngoại quan là chữ số hiển thị giá trị thực tế (PV) sử dụng LED màu trắng với độ tương phản cực cao. Người vận hành có thể dễ dàng đọc thông số từ góc nhìn xa hoặc trong môi trường nhà xưởng thiếu ánh sáng.

• Tốc độ xử lý đỉnh cao (50ms): Chu kỳ lấy mẫu và cập nhật dữ liệu chỉ mất 50 ms (nhanh hơn gấp nhiều lần so với các dòng thế hệ cũ hay các hãng giá rẻ). Điều này giúp bộ điều khiển phản ứng ngay lập tức trước sự thay đổi nhiệt độ đột ngột, giảm thiểu tối đa hiện tượng vọt lố áp suất/nhiệt độ.

• Ngõ ra kích SSR tối ưu cho tải gia nhiệt nhanh: Nhờ ngõ ra dạng xung áp (Q), thiết bị kết hợp hoàn hảo với Rơ le bán dẫn (SSR). Giúp hệ thống có thể đóng ngắt liên tục với tần suất dày đặc (mỗi giây vài lần) để duy trì nhiệt độ mịn màng, điều mà ngõ ra rơ le cơ truyền thống không thể làm được (vì sẽ nhanh chóng bị hỏng tiếp điểm).

• Cài đặt dễ dàng qua phần mềm máy tính: Ngoài việc bấm nút trên mặt máy, người dùng có thể kết nối bộ điều khiển với máy tính thông qua cáp chuyển đổi chuyên dụng của Omron để cài đặt toàn bộ thông số thông qua phần mềm CX-Thermo cực kỳ trực quan.

• Đầu vào đa năng (Universal Input): Không cần phải mua nhiều mã máy khác nhau cho từng loại đầu dò. E5CC cho phép cấu hình linh hoạt từ cặp nhiệt K, Pt100 cho đến các tín hiệu Analog chuẩn công nghiệp ngay trong phần cài đặt phần mềm của máy.

Ứng dụng thực tế

Với ngõ ra kích SSR điều khiển mượt mà và 3 rơ le cảnh báo độc lập, E5CC-QX3A5M-000 được dùng rộng rãi trong:

• Máy ngành nhựa: Kiểm soát nhiệt độ cho các trục vít máy đùn nhựa, máy ép phun nhựa, máy thổi chai.

• Hệ thống lò sấy, lò nung: Lò sấy nông sản, lò nung linh kiện điện tử, lò nướng bánh công nghiệp yêu cầu duy trì biểu đồ nhiệt nghiêm ngặt.

• Ngành đóng gói: Điều khiển nhiệt độ thanh gia nhiệt cắt màng co, dán màng túi trong máy đóng gói tự động.

• Công nghiệp thực phẩm & hóa chất: Kiểm soát nhiệt độ cho các nồi hấp tiệt trùng, bồn chứa hóa chất gia nhiệt.



Các lưu ý quan trọng khi lắp đặt và vận hành

• Đấu nối chính xác ngõ ra (OUT1): Chân ngõ ra điện áp kích SSR có phân biệt cực tính Dương (+) và Âm (-). Cần đấu đúng cực vào chân Input của SSR (thường là chân 3+ và 4- trên SSR) để rơ le bán dẫn có thể nhận lệnh đóng ngắt.

• Sử dụng tính năng Auto-Tuning (AT): Khi hệ thống vận hành lần đầu, hãy kích hoạt chức năng Auto-Tuning. Bộ điều khiển sẽ tự động chạy thử, đo lường quán tính nhiệt của lò và tự tính toán ra các thông số P (Tỷ lệ), I (Tích phân), D (Vi phân) tối ưu nhất cho hệ thống của bạn.

• Cài đặt đúng loại cảm biến (Input Type): Phải đảm bảo loại cảm biến đấu vào thực tế (ví dụ: Can K hay Pt100) trùng khớp với thông số mã cấu hình được cài đặt trong máy. Nếu cài đặt sai, đồng hồ sẽ hiển thị sai lệch nhiệt độ nghiêm trọng hoặc báo lỗi S.ERR (Sensor Error).

Bộ điều khiển nhiệt độ Omron E5CC-QX3A5M-000 là sự lựa chọn tiêu chuẩn vàng cho các kỹ sư tự động hóa khi thiết kế tủ điện điều khiển nhiệt độ dùng SSR. Sản phẩm vượt trội nhờ thương hiệu Omron uy tín, độ bền bỉ cao, khả năng đáp ứng nhiệt nhanh và hiển thị cực kỳ dễ nhìn.
