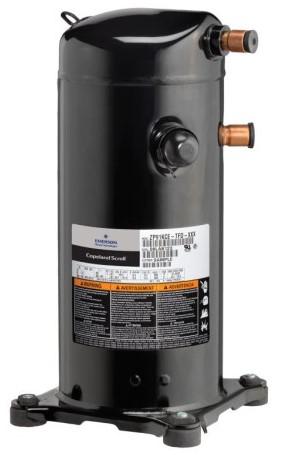

Thông số Máy nén khí Copeland ZPI83KCE

• Thương hiệu: Copeland
• Model: ZPI83KCE
• Loại: Máy nén xoắn ốc Scroll
• Dòng sản phẩm: ZPI
• Ứng dụng: Điều hòa không khí
• Môi chất lạnh: R410A
• Công suất danh nghĩa: khoảng 7 HP
• Công suất lạnh tham khảo: khoảng 67.700 BTU/h ở điều kiện đánh giá 50Hz
• Điện áp: tùy phiên bản động cơ
• Phiên bản TFD: 380–420V, 3 pha, 50Hz
• Tần số: 50/60Hz tùy phiên bản
• Dịch chuyển: khoảng 77,2 m³/h
• Lượng dầu: khoảng 1,77 lít
• Khối lượng: khoảng 39,5 kg
• Đường hút: 7/8 inch
• Đường đẩy: 1/2 inch
• Dòng vận hành tối đa của phiên bản TFD: khoảng 15A
• Dòng khóa rôto: khoảng 101A.

Điểm nổi trội

Công nghệ máy nén Scroll

Cấu tạo xoắn ốc giúp ZPI83KCE thực hiện quá trình hút và nén môi chất tương đối liên tục. Đây là một trong những ưu điểm của máy nén Scroll khi sử dụng trong hệ thống điều hòa, đặc biệt ở các hệ thống cần vận hành ổn định trong thời gian dài.

Dành cho môi chất R410A

ZPI83KCE được thiết kế cho R410A, loại môi chất được sử dụng rộng rãi trong nhiều hệ thống điều hòa và chiller. Việc sử dụng đúng môi chất theo thiết kế là yếu tố quan trọng để đảm bảo khả năng làm lạnh, độ bền và an toàn của máy nén.

Công suất phù hợp cho hệ thống điều hòa công suất lớn

Với công suất danh nghĩa khoảng 7 HP và khả năng cung cấp công suất lạnh ở mức hàng chục kW tùy điều kiện làm việc, ZPI83KCE phù hợp với những hệ thống điều hòa có nhu cầu làm lạnh tương đối lớn.

Vận hành ổn định

Thiết kế Scroll giúp giảm số lượng chi tiết chuyển động so với một số kiểu máy nén piston, từ đó góp phần giảm rung động và tiếng ồn trong quá trình vận hành. Đây là ưu điểm đáng chú ý khi sử dụng trong các hệ thống HVAC yêu cầu hoạt động liên tục.

Thiết kế nhỏ gọn

So với công suất lạnh mà máy cung cấp, kết cấu của ZPI83KCE tương đối gọn. Một số tài liệu kỹ thuật ghi nhận kích thước khoảng 246 × 246 × 443 mm, khối lượng khoảng 40 kg đối với một cấu hình cụ thể.

Có bảo vệ nhiệt bên trong

Phiên bản ZPI83KCE-TFD được trang bị bảo vệ nhiệt bên trong, giúp bảo vệ động cơ khi xảy ra tình trạng nhiệt độ hoặc điều kiện vận hành vượt mức cho phép.

Ứng dụng

Copeland ZPI83KCE có thể sử dụng trong:

• Hệ thống điều hòa trung tâm
• Máy điều hòa công nghiệp
• Hệ thống chiller
• Hệ thống HVAC
• Cụm máy lạnh thương mại
• Hệ thống làm lạnh cho tòa nhà
• Nhà xưởng
• Trung tâm thương mại
• Khách sạn
• Văn phòng
• Các hệ thống điều hòa yêu cầu máy nén Scroll sử dụng R410A.

Đối với hệ thống có nhiều máy nén, dòng Copeland Scroll cũng có thể được bố trí theo cấu hình tandem hoặc nhiều máy nén tùy thiết kế hệ thống.

Nguyên lý hoạt động

Khi máy nén khởi động, một đĩa xoắn ốc cố định kết hợp với đĩa xoắn ốc chuyển động tạo ra các khoang nén.

Môi chất lạnh ở trạng thái áp suất thấp được hút vào máy nén. Khi hai đĩa xoắn ốc chuyển động tương đối với nhau, các khoang chứa môi chất dần thu nhỏ, làm áp suất và nhiệt độ môi chất tăng lên.

Môi chất có áp suất cao sau đó được đưa ra đường đẩy để tiếp tục đi qua dàn ngưng của hệ thống lạnh.

Quá trình hút và nén diễn ra liên tục, tạo ra dòng môi chất tương đối ổn định cho toàn bộ chu trình lạnh.

Hướng dẫn sử dụng

Trước khi lắp đặt, cần kiểm tra chính xác mã đầy đủ trên tem máy, đặc biệt là phần hậu tố như TFD, TF5 hoặc TF7. Các phiên bản này có thể sử dụng điện áp và tần số khác nhau. Tài liệu Copeland hiện ghi nhận TFD có cấu hình 380–420V/3 pha/50Hz, trong khi một số phiên bản khác sử dụng điện áp khác.

Cần kiểm tra đường ống hút, đường ống đẩy, lượng dầu và môi chất lạnh trước khi đưa máy vào vận hành. Hệ thống phải được hút chân không và kiểm tra độ kín theo đúng quy trình kỹ thuật.

Sau khi khởi động, nên theo dõi áp suất hút, áp suất đẩy, dòng điện, nhiệt độ đường hút/đẩy và tình trạng rung của máy nén.

Không nên cho máy hoạt động khi hệ thống thiếu môi chất, ngập lỏng hoặc có các điều kiện vận hành nằm ngoài giới hạn cho phép.

Các lưu ý khi sử dụng

• Xác định đúng mã đầy đủ của máy nén trước khi đấu điện.
• Sử dụng đúng môi chất lạnh R410A theo thiết kế.
• Không cấp sai điện áp hoặc sai số pha.
• Đảm bảo thứ tự pha phù hợp với yêu cầu của máy nén.
• Không vận hành máy khi hệ thống chưa được hút chân không đúng cách.
• Kiểm tra lượng dầu trước khi đưa vào hoạt động.
• Không để môi chất lỏng hồi về máy nén quá mức.
• Kiểm tra áp suất hút và áp suất đẩy trong quá trình vận hành.
• Theo dõi dòng điện để phát hiện tình trạng quá tải.
• Đảm bảo hệ thống có biện pháp bảo vệ phù hợp.
• Không tự ý thay đổi loại dầu bôi trơn.
• Kiểm tra độ kín của các mối nối định kỳ.
• Khi máy phát tiếng ồn hoặc rung bất thường, cần dừng máy để kiểm tra.
• Ngắt hoàn toàn nguồn điện trước khi bảo dưỡng hoặc sửa chữa.
