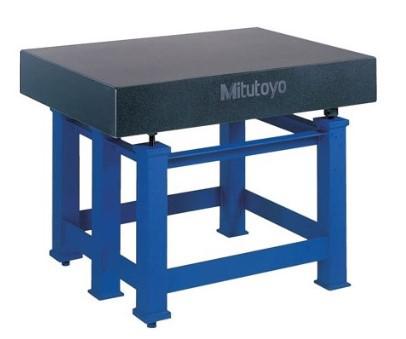

Thông số Mặt bàn máp Mitutoyo 517-307C

• Thương hiệu: Mitutoyo
• Model: 517-307C
• Loại: Mặt bàn máp / bàn rà chuẩn granite
• Vật liệu: Đá granite đen tự nhiên
• Kích thước: 1000 × 750 × 150 mm
• Độ phẳng: 6 µm
• Cấp chính xác: Grade 0
• Khối lượng: khoảng 337 kg
• Bề mặt làm việc: rà bằng kim cương
• Chân đế: không bao gồm, có thể lựa chọn riêng tùy cấu hình.

Điểm nổi trội

Độ phẳng cao

Với độ phẳng 6 µm, 517-307C tạo ra một bề mặt chuẩn ổn định để thực hiện các phép đo và kiểm tra yêu cầu độ chính xác cao. Bàn thường được sử dụng kết hợp với đồng hồ so, thước đo cao và các dụng cụ kiểm tra hình học.

Granite tự nhiên ổn định

Granite tự nhiên có khả năng duy trì kích thước tốt theo thời gian và ít chịu ảnh hưởng bởi sự thay đổi nhiệt độ so với nhiều vật liệu khác. Đây là một trong những lý do đá granite được sử dụng phổ biến để chế tạo bàn máp chuẩn.

Không nhiễm từ

Bề mặt granite không có tính từ, thuận tiện khi kiểm tra các chi tiết bằng vật liệu sắt từ hoặc khi sử dụng các dụng cụ đo có liên quan đến nam châm.

Hạn chế hình thành ba via

Cấu trúc hạt mịn của granite giúp hạn chế hiện tượng xuất hiện các gờ hoặc ba via nhô lên khi bề mặt bị xước. Nhờ đó, bề mặt làm việc có thể duy trì trạng thái phẳng tốt và giảm nguy cơ làm xước chi tiết hoặc dụng cụ đo.

Kích thước làm việc rộng

Kích thước 1000 × 750 mm cung cấp diện tích làm việc tương đối lớn, phù hợp để đặt các chi tiết cơ khí, đồ gá và nhiều dụng cụ đo cùng lúc. Khối lượng lớn cũng giúp bàn có độ ổn định cao khi thực hiện phép đo.

Ứng dụng

Mitutoyo 517-307C có thể sử dụng trong:

• Kiểm tra độ phẳng của chi tiết
• Đo và kiểm tra độ cao
• Kiểm tra kích thước cơ khí
• Kiểm tra độ song song
• Kiểm tra độ vuông góc
• Đo bằng đồng hồ so
• Sử dụng với thước đo cao
• Kiểm tra chi tiết sau gia công CNC
• Kiểm tra khuôn mẫu
• Kiểm tra đồ gá
• Phòng QC
• Phòng đo lường
• Xưởng gia công cơ khí chính xác
• Phòng kiểm định và hiệu chuẩn.

Bàn máp cũng thường được sử dụng làm mặt phẳng chuẩn để thiết lập và kiểm tra vị trí của chi tiết trước khi đo.

Cách sử dụng

Trước khi đo, cần làm sạch bề mặt bàn và chi tiết để loại bỏ bụi, phoi kim loại hoặc các hạt tạp chất có thể làm sai lệch kết quả.

Đặt chi tiết nhẹ nhàng lên bề mặt bàn, tránh kéo lê các chi tiết nặng trên mặt granite. Khi sử dụng đồng hồ so hoặc thước đo cao, cần đảm bảo dụng cụ được đặt chắc chắn và chuyển động ổn định trên bề mặt chuẩn.

Đối với những phép đo yêu cầu độ chính xác cao, nên để bàn máp, chi tiết và dụng cụ đo ổn định về nhiệt độ trước khi thực hiện. Mitutoyo khuyến nghị sử dụng bàn granite trong môi trường nhiệt độ ổn định, tránh ánh nắng trực tiếp cũng như vị trí quá gần máy điều hòa hoặc nguồn nhiệt.

Các lưu ý khi sử dụng

• Không dùng bàn máp làm bề mặt gia công, gõ hoặc đập chi tiết.
• Không kéo lê các vật nặng trên bề mặt granite.
• Không đặt vật có nhiệt độ cao trực tiếp lên bàn.
• Tránh để dầu, nước và hóa chất lưu lại lâu trên bề mặt.
• Vệ sinh bằng phương pháp phù hợp, không sử dụng dụng cụ có khả năng làm xước bề mặt.
• Không đặt bàn dưới ánh nắng trực tiếp.
• Tránh đặt gần nguồn nhiệt hoặc luồng khí lạnh mạnh.
• Đảm bảo bàn được đặt trên hệ thống chân đế phù hợp và ổn định.
• Với bàn có kích thước và khối lượng lớn như 517-307C, cần sử dụng thiết bị nâng hạ thích hợp khi di chuyển.
• Kiểm tra định kỳ độ phẳng nếu bàn được sử dụng làm chuẩn đo lường.
• Khi phát hiện sứt mẻ, nứt hoặc hư hỏng bề mặt, nên kiểm tra lại độ chính xác trước khi tiếp tục sử dụng.
