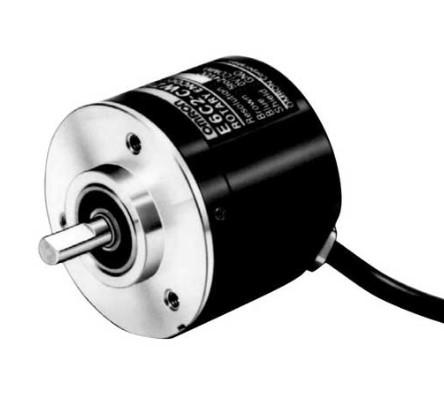

Thông số Bộ mã hóa vòng quay OMRON E6C2-CWZ6C 200P/R 2M OMS

• Model: E6C2-CWZ6C 200P/R 2M OMS
• Loại: Encoder vòng quay incremental
• Kiểu: Dạng trục
• Đường kính thân: 50mm
• Độ phân giải: 200 P/R
• Tín hiệu đầu ra: A, B, Z
• Kiểu ngõ ra: NPN open collector
• Nguồn cấp: DC 5–24V
• Đường kính trục: 6mm
• Chiều dài cáp: 2m
• Tần số đáp ứng tối đa: 100kHz
• Tốc độ quay tối đa cho phép: 6000 vòng/phút
• Dòng tiêu thụ: tối đa 80mA
• Tải trục hướng kính: tối đa 50N
• Tải trục hướng trục: tối đa 30N
• Cấp bảo vệ: IP64
• Nhiệt độ hoạt động: -10 đến 70°C
• Vật liệu vỏ: Hợp kim kẽm
• Vật liệu thân chính: Nhôm
• Vật liệu trục: SUS420J2.

Điểm nổi trội

Độ phân giải 200 xung/vòng

Với độ phân giải 200 P/R, encoder cung cấp số lượng xung phù hợp cho nhiều ứng dụng đo tốc độ và giám sát chuyển động thông thường. Bộ điều khiển có thể dựa trên tần số xung để tính toán tốc độ quay của trục.

Độ phân giải này cũng phù hợp với các hệ thống không yêu cầu mật độ xung quá cao nhưng vẫn cần xác định chính xác trạng thái chuyển động.

Tín hiệu A/B/Z

Ba tín hiệu A, B và Z mang lại khả năng giám sát chuyển động toàn diện hơn.

• A và B: tạo xung lệch pha để xác định chuyển động và chiều quay.
• Z: tạo tín hiệu chuẩn vị trí, thường được sử dụng để xác định điểm tham chiếu sau mỗi vòng quay.

Nhờ cấu hình A/B/Z, encoder có thể được tích hợp vào nhiều hệ thống điều khiển chuyển động và máy tự động hóa.

Nguồn cấp DC 5–24V

Dải nguồn DC 5–24V giúp encoder tương thích với nhiều hệ thống điều khiển công nghiệp, đặc biệt là các mạch điều khiển và PLC sử dụng nguồn DC thông dụng.

Ngõ ra NPN open collector

E6C2-CWZ6C sử dụng NPN open collector, phù hợp với các hệ thống điều khiển và bộ đếm có đầu vào tương thích. Khi lắp đặt cần chú ý sơ đồ đấu dây và yêu cầu về tải của ngõ ra để đảm bảo tín hiệu hoạt động ổn định.

OMRON công bố điện áp tải tối đa của ngõ ra là DC 30V, dòng sink tối đa 35mA.

Tần số đáp ứng cao

Encoder có tần số đáp ứng tối đa 100kHz, cho phép xử lý tín hiệu xung ở tốc độ cao và phù hợp với nhiều ứng dụng máy móc tự động hóa.

Kết cấu chắc chắn

Thân encoder sử dụng hợp kim kẽm và nhôm, trong khi trục sử dụng SUS420J2, tạo nên kết cấu chắc chắn cho môi trường máy móc công nghiệp. Thiết bị đạt cấp bảo vệ IP64 và có khả năng chống dầu theo tiêu chuẩn nội bộ của OMRON.

Ứng dụng

OMRON E6C2-CWZ6C 200P/R 2M OMS có thể được sử dụng trong:

• Đo tốc độ động cơ
• Phát hiện chiều quay của trục
• Đo vị trí quay
• Đếm số vòng quay
• Điều khiển tốc độ băng tải
• Máy đóng gói
• Máy in
• Máy gia công CNC
• Máy cắt
• Máy cuộn và xả vật liệu
• Máy kéo dây
• Máy dệt
• Máy tự động hóa
• Hệ thống servo và điều khiển chuyển động
• Thiết bị nâng hạ
• Dây chuyền sản xuất công nghiệp.

Encoder có thể kết hợp với PLC, bộ đếm tốc độ, bộ điều khiển chuyển động hoặc các thiết bị đọc xung để tạo thành hệ thống giám sát và điều khiển chuyển động.

Hướng dẫn sử dụng

Khi lắp đặt, cần cố định chắc chắn thân encoder và kết nối trục encoder với trục máy thông qua khớp nối phù hợp. OMRON cung cấp các phụ kiện khớp nối dành cho trục đường kính 6mm như E69-C06B và E69-C06M.

Không nên ghép cứng encoder trực tiếp với trục máy nếu có nguy cơ sai lệch tâm, bởi lực lệch tâm có thể truyền vào trục encoder và làm giảm tuổi thọ ổ trục.

Sau khi lắp cơ khí, tiến hành đấu nối nguồn DC 5–24V và các tín hiệu A/B/Z theo đúng sơ đồ của nhà sản xuất. Sau đó kiểm tra tín hiệu khi trục quay theo cả hai chiều.

Đối với hệ thống sử dụng PLC, cần cấu hình đầu vào phù hợp với tín hiệu NPN open collector và tần số xung của encoder.

Các lưu ý khi sử dụng

• Kiểm tra đúng nguồn DC 5–24V trước khi cấp điện.
• Không cấp nguồn vượt quá giới hạn cho phép.
• Đấu nối đúng cực và đúng tín hiệu A/B/Z.
• Đảm bảo PLC hoặc bộ điều khiển tương thích với ngõ ra NPN open collector.
• Không tác động lực quá lớn lên trục encoder.
• Không vượt quá tải hướng kính và hướng trục cho phép.
• Sử dụng khớp nối phù hợp để hạn chế sai lệch tâm.
• Không dùng búa hoặc vật cứng tác động vào trục.
• Tránh để nước, bụi hoặc hóa chất xâm nhập trực tiếp vào encoder.
• Cố định dây cáp để tránh rung, kéo hoặc xoắn cáp trong quá trình máy hoạt động.
• Khi encoder hoạt động không ổn định, cần kiểm tra cả nguồn cấp, dây tín hiệu, khớp nối và thiết bị nhận xung.
• Không tự ý tháo encoder nếu chưa có chuyên môn kỹ thuật.

OMRON E6C2-CWZ6C 200P/R 2M OMS là giải pháp mã hóa vòng quay chuẩn mực, tin cậy và bền bỉ hàng đầu cho các hệ thống tự động hóa công nghiệp, phù hợp cho máy móc công nghiệp, dây chuyền tự động, băng tải, máy đóng gói, máy gia công và các hệ thống cần giám sát chuyển động quay chính xác.
