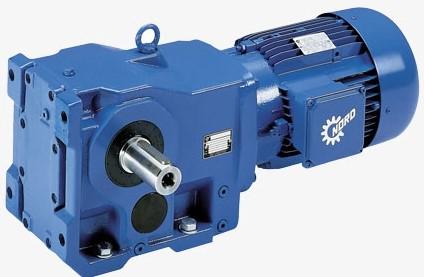

Thông số Hộp số giảm tốc NORD SK 1SI50-IEC80-80S4

• Kiểu truyền động: Bánh vít – trục vít
• Cỡ hộp số: SK 1SI50
• Động cơ: IEC 80 – 80S/4
• Số cực động cơ: 4 cực
• Công suất động cơ: khoảng 0,55 kW
• Tốc độ động cơ: khoảng 1.375 vòng/phút tại 50 Hz
• Điện áp động cơ: tùy cấu hình, phiên bản tiêu chuẩn có thể sử dụng 230/400 V
• Cấp bảo vệ động cơ: IP55 ở cấu hình động cơ NORD tiêu chuẩn
• Chế độ làm việc: S1
• Kiểu lắp động cơ: IEC
• Kiểu hộp số: Universal / FLEXBLOC
• Tâm trục hộp số: 50 mm
• Tỷ số truyền: tùy cấu hình lựa chọn
• Trục ra: có thể cấu hình dạng trục rỗng hoặc trục đặc tùy phiên bản
• Môi trường sử dụng: máy móc và dây chuyền công nghiệp.

Lưu ý: Với dòng SK 1SI50, tỷ số truyền và tốc độ đầu ra không được xác định chỉ từ tên model. NORD cung cấp nhiều tỷ số truyền cho cùng cỡ hộp số; vì vậy cần kiểm tra nameplate hoặc mã đặt hàng đầy đủ để xác định chính xác tốc độ đầu ra và mô-men xoắn.

Điểm nổi trội

Thiết kế FLEXBLOC linh hoạt

SK 1SI50 được phát triển theo thiết kế FLEXBLOC, cho phép cấu hình hộp số theo nhiều phương án lắp đặt. Hệ thống phụ kiện có thể bao gồm bộ mặt bích, trục đặc, trục rỗng, tay đòn mô-men và các bộ chuyển đổi động cơ.

Đây là ưu điểm đáng chú ý khi thay thế hộp số trong máy móc đang vận hành hoặc khi thiết kế một hệ thống truyền động mới.

Kết hợp động cơ IEC tiêu chuẩn

Việc sử dụng động cơ IEC 80 – 80S/4 giúp việc lựa chọn, thay thế và bảo trì động cơ thuận tiện hơn. NORD có sẵn các cấu hình động cơ IEC phù hợp với dòng SK 1SI.

Khả năng giảm tốc và tăng mô-men

Cơ cấu bánh vít – trục vít cho phép giảm tốc độ quay từ động cơ xuống tốc độ phù hợp với cơ cấu máy, đồng thời tăng mô-men xoắn ở đầu ra.

Dòng SK 1SI50 có nhiều tỷ số truyền, từ đó người dùng có thể lựa chọn tốc độ đầu ra theo yêu cầu của từng ứng dụng. Tài liệu NORD cho thấy các cấu hình SK 1SI50 với động cơ IEC80 có thể đạt nhiều mức tốc độ và mô-men khác nhau.

Kết cấu nhỏ gọn

Hộp số bánh vít có ưu điểm về thiết kế tương đối gọn, thích hợp cho các máy móc có không gian lắp đặt hạn chế.

Cụm động cơ và hộp số được thiết kế đồng bộ giúp giảm số lượng chi tiết trung gian, đồng thời tạo thành một bộ truyền động hoàn chỉnh.

Nhiều phương án lắp đặt

SK 1SI có thể sử dụng các phụ kiện như flange kit, torque arm, shaft cover, foot-plate kit và bushing kit, giúp đáp ứng nhiều kiểu bố trí cơ khí khác nhau.

Ứng dụng

NORD SK 1SI50-IEC80-80S4 có thể được sử dụng trong:

• Băng tải công nghiệp
• Băng tải con lăn
• Máy đóng gói
• Máy vận chuyển vật liệu
• Máy trộn
• Máy khuấy
• Máy cấp liệu
• Máy cuốn và nhả vật liệu
• Máy chế biến thực phẩm
• Máy sản xuất bao bì
• Hệ thống cửa tự động
• Máy móc sản xuất công nghiệp
• Dây chuyền tự động hóa
• Cơ cấu truyền động cần tốc độ thấp và mô-men cao.

Đặc biệt, hộp số phù hợp với những ứng dụng mà động cơ quay nhanh nhưng cơ cấu làm việc cần tốc độ chậm hơn và lực kéo lớn hơn.

Nguyên lý hoạt động

Động cơ điện 4 cực tạo chuyển động quay ở tốc độ tương đối cao. Chuyển động này được truyền vào trục vít của hộp số.

Trục vít ăn khớp với bánh vít, tạo ra tỷ số truyền lớn và làm giảm tốc độ quay tại trục đầu ra. Đồng thời, mô-men xoắn được tăng lên để đáp ứng yêu cầu tải của máy.

Tùy cấu hình, trục đầu ra của SK 1SI có thể được thiết kế dạng trục rỗng hoặc trục đặc, giúp kết nối trực tiếp hoặc thông qua các phụ kiện với cơ cấu máy.

Hướng dẫn sử dụng

Trước khi lắp đặt, cần kiểm tra nameplate của động cơ và hộp số, đặc biệt là điện áp, tần số, công suất, tỷ số truyền và chiều quay.

Lắp hộp số trên nền hoặc khung máy chắc chắn. Nếu sử dụng trục rỗng, cần đảm bảo trục máy được căn chỉnh chính xác và sử dụng đúng loại bạc/ống lót.

Đấu điện cho động cơ theo đúng sơ đồ. Trước khi chạy tải, nên cho hệ thống vận hành không tải để kiểm tra chiều quay, tiếng ồn, độ rung và nhiệt độ.

Sau khi hệ thống hoạt động ổn định mới đưa tải vào từng bước, tránh tăng tải đột ngột ngay sau khi lắp đặt.

Các lưu ý khi sử dụng

• Kiểm tra đúng điện áp và tần số của động cơ trước khi cấp điện.
• Đảm bảo hộp số được cố định chắc chắn.
• Không để tải vượt quá mô-men cho phép.
• Kiểm tra tỷ số truyền trước khi thay thế hộp số.
• Không tự ý thay đổi loại dầu bôi trơn.
• Kiểm tra tình trạng rò dầu tại các phớt và vị trí ghép nối.
• Đảm bảo trục động cơ và trục máy được đồng tâm.
• Không tác động lực hướng kính hoặc hướng trục vượt quá giới hạn thiết kế.
• Kiểm tra tiếng ồn và độ rung trong quá trình vận hành.
• Không chạm trực tiếp vào vỏ động cơ/hộp số khi thiết bị đang hoạt động lâu.
• Ngắt hoàn toàn nguồn điện trước khi bảo dưỡng.
• Khi thay thế hộp số, cần đối chiếu đầy đủ mã sản phẩm, không chỉ dựa vào tên SK 1SI50.
