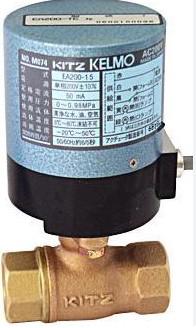

Van KITZ KELMO EA200-TE 40A là van bi điều khiển điện dạng đóng/mở ON/OFF, thuộc dòng van bi bằng đồng của KITZ, được trang bị bộ truyền động điện KELMO. Van có kích thước danh nghĩa 40A tương đương 1 1/2 inch, kết nối ren, sử dụng nguồn AC 200V và cơ cấu truyền động xoay 90° để tự động đóng hoặc mở dòng lưu chất.
Thông số Van KITZ KELMO EA200-TE 40A
- Thương hiệu: KITZ
- Dòng: KELMO
- Model: EA200-TE
- Kích thước: 40A – 1 1/2 inch
- Loại van: Van bi điều khiển điện ON/OFF
- Kiểu van: Thẳng, lỗ thu nhỏ
- Kết nối: Ren trong
- Tiêu chuẩn áp lực: JIS 10K
- Nguồn điện: AC 200V, 50/60Hz
- Vật liệu thân: Đồng đúc CAC406
- Vật liệu bi: Đồng chống khử kẽm C3531, mạ Ni-Cr
- Vật liệu ghế bi: PTFE
- Vật liệu O-ring: FKM
- Góc xoay: 90°
- Mô-men xoắn tối đa: 9,8 N·m
- Áp suất tối đa: 1,0 MPa với nước, dầu, không khí ở nhiệt độ đến 80°C
- Áp suất tối đa: 0,5 MPa với nước, dầu, không khí ở nhiệt độ đến 100°C
- Chiều dài van: 96 mm
- Chiều cao: khoảng 142,5 mm
- Đường kính lỗ danh nghĩa: khoảng 32 mm
- Cấp bảo vệ/khả năng sử dụng: phù hợp lắp đặt trong hệ thống đường ống công nghiệp theo điều kiện của nhà sản xuất.
Điểm nổi trội
Điều khiển đóng mở bằng điện
Điểm nổi bật của EA200-TE là bộ truyền động điện KELMO cho phép van đóng hoặc mở tự động. Người dùng có thể kết nối van với hệ thống điều khiển để thực hiện đóng/mở theo tín hiệu điện thay vì phải thao tác thủ công.
Cơ cấu truyền động xoay 90° giúp quá trình đóng mở tương đối nhanh và phù hợp với đặc tính của van bi.
Thiết kế nhỏ gọn
Bộ truyền động điện được tích hợp trực tiếp trên thân van, tạo thành một cụm thiết bị tương đối gọn. Điều này giúp tiết kiệm không gian lắp đặt, đặc biệt trong các tủ máy hoặc đường ống có diện tích hạn chế.
Thân van bằng đồng đúc
Thân van sử dụng CAC406, vật liệu đồng đúc được KITZ sử dụng cho dòng van này. Bi van sử dụng vật liệu đồng chống khử kẽm, kết hợp lớp mạ Ni-Cr nhằm nâng cao khả năng chống ảnh hưởng của môi trường làm việc.
Ghế van PTFE
Ghế bi bằng PTFE giúp tạo độ kín tốt giữa bi và thân van. Vật liệu này cũng phù hợp với nhiều ứng dụng đường ống sử dụng nước, dầu và không khí trong phạm vi điều kiện làm việc cho phép.
Có cơ chế bảo vệ quá tải
Bộ truyền động EA được trang bị cơ chế bảo vệ quá tải kiểu impedance protection, giúp hạn chế nguy cơ cháy cuộn dây động cơ khi cơ cấu gặp tình trạng quá tải.
Phù hợp điều khiển tập trung
EA200-TE được thiết kế cho các hệ thống cần tự động đóng mở và điều khiển tập trung, đặc biệt trong các dây chuyền sản xuất và hệ thống thiết bị có nhiều tuyến đường ống.
Ứng dụng
Van KITZ KELMO EA200-TE 40A có thể được sử dụng trong:
- Hệ thống cấp nước công nghiệp
- Đường ống dầu
- Đường ống khí
- Hệ thống HVAC
- Hệ thống điều hòa và xử lý nhiệt
- Máy móc công nghiệp
- Dây chuyền tự động hóa
- Hệ thống điều khiển lưu chất
- Thiết bị sản xuất thực phẩm
- Thiết bị sản xuất dược phẩm
- Hệ thống xử lý nước
- Máy móc và thiết bị sản xuất
- Đường ống cần đóng/mở tự động
- Hệ thống điều khiển van tập trung.
Nhà sản xuất định hướng dòng EA200-TE cho nước, dầu và không khí, trong đó điều kiện áp suất và nhiệt độ cần nằm trong giới hạn kỹ thuật của van.
Các lưu ý khi sử dụng
- Kiểm tra đúng nguồn AC 200V trước khi đấu điện.
- Không cấp điện sai điện áp cho bộ truyền động.
- Không sử dụng van vượt quá giới hạn áp suất và nhiệt độ cho phép.
- Với nước, dầu và không khí ở nhiệt độ đến 80°C, áp suất tối đa được công bố là 1,0 MPa.
- Không sử dụng cho các lưu chất có tính ăn mòn nếu vật liệu van không đáp ứng.
- Đảm bảo đường ống không còn phoi hoặc tạp chất trước khi vận hành.
- Không dùng bộ truyền động để nâng, kéo hoặc chịu tải cơ học từ đường ống.
- Không tự ý tháo bộ truyền động điện khi chưa ngắt nguồn.
- Kiểm tra định kỳ tình trạng dây điện, đầu nối và mối ghép ren.
- Nếu van đóng/mở không hết hành trình, cần kiểm tra nguồn điện, tín hiệu điều khiển và tình trạng cơ khí.
- Cần bố trí đường ống và giá đỡ hợp lý để tránh tải trọng đường ống tác động lên thân van.
