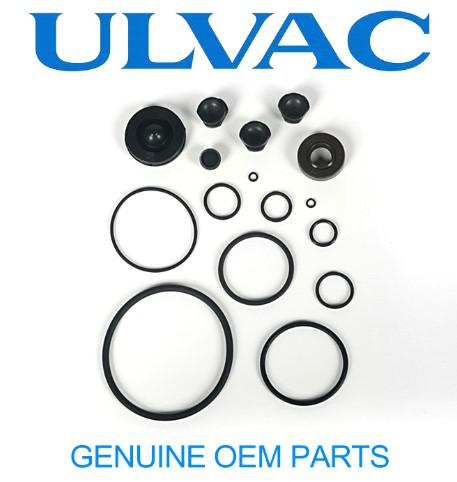

Bộ Kit hoàn chỉnh ulvac PKS-016 là bộ thiết bị bơm chân không vòng dầu công nghiệp thuộc dòng PKS của ULVAC, được thiết kế cho các ứng dụng cần lưu lượng hút lớn, vận hành ổn định và khả năng tạo chân không sâu. PKS-016 sử dụng kết cấu bơm piston quay vòng dầu một cấp, thân bơm bằng gang đúc chắc chắn, phù hợp với các hệ thống chân không công nghiệp như lò xử lý nhiệt, lò thiêu kết, đúc chân không, tẩm chân không và các buồng chân không lớn.


Thông số Bộ Kit hoàn chỉnh ulvac PKS-016

• Thương hiệu: ULVAC
• Model: PKS-016
• Loại: Bơm chân không vòng dầu
• Kiểu bơm: Piston quay, một cấp
• Tốc độ hút thiết kế: khoảng 96 m³/h, tương đương 1.600 L/phút
• Áp suất cuối: khoảng 2,7 Pa
• Công suất động cơ: 2,2 kW
• Động cơ: 4 cực
• Điện áp: tùy cấu hình động cơ, có thể lựa chọn theo yêu cầu
• Lượng dầu yêu cầu: khoảng 6,5 L
• Dầu sử dụng: ULVOIL/SMR-200 theo phiên bản tài liệu
• Phương thức làm mát: làm mát bằng không khí
• Cổng hút: tương đương VG50
• Cổng xả: tương đương VF50
• Kích thước tham khảo: khoảng 590 × 860 × 550 mm tùy cấu hình
• Khối lượng bơm và đế: khoảng 225 kg
• Bẫy sương dầu: TM-2, tùy chọn

Điểm nổi trội

Lưu lượng hút lớn

Với tốc độ hút thiết kế khoảng 1.600 L/phút, PKS-016 có khả năng xử lý lượng khí lớn và phù hợp với các buồng chân không có thể tích đáng kể. Đây là ưu điểm quan trọng khi cần rút ngắn thời gian tạo chân không trong dây chuyền công nghiệp.

Khả năng tạo chân không sâu

PKS-016 có áp suất cuối khoảng 2,7 Pa, đáp ứng tốt nhiều ứng dụng chân không thấp và trung bình cần độ chân không tương đối sâu. Giá trị này được ULVAC công bố khi đo bằng Pirani gauge.

Kết cấu chắc chắn

Thân bơm bằng gang đúc giúp thiết bị có độ cứng và khả năng chống mài mòn tốt. Đây là đặc điểm phù hợp với những hệ thống phải vận hành liên tục trong môi trường công nghiệp.

Làm mát bằng không khí

PKS-016 sử dụng làm mát bằng không khí, không cần bố trí đường nước làm mát như các model PKS lớn hơn. Điều này giúp hệ thống lắp đặt đơn giản hơn và giảm số lượng đường ống phụ trợ.

Bảo trì tương đối thuận tiện

Cấu tạo của bơm cho phép tháo lắp phục vụ bảo dưỡng tương đối dễ dàng. Khu vực van xả cũng được thiết kế để thuận tiện kiểm tra, giúp giảm thời gian dừng thiết bị khi cần bảo trì.

Có thể kết hợp bẫy sương dầu

Trong quá trình hoạt động, bơm vòng dầu có thể phát sinh sương dầu tại phía xả. ULVAC cung cấp oil mist trap TM-2 như phụ kiện tùy chọn dành cho PKS-016 để thu hồi sương dầu và hạn chế phát tán dầu ra môi trường làm việc.

Ứng dụng

ULVAC PKS-016 có thể sử dụng trong:

• Lò xử lý nhiệt chân không
• Lò thiêu kết
• Lò thấm cacbon
• Hệ thống đúc chân không
• Thiết bị tẩm chân không
• Buồng chân không kích thước lớn
• Hệ thống hút dung môi
• Máy sấy thăng hoa công suất lớn
• Thiết bị xử lý nhiệt kim loại
• Dây chuyền luyện kim
• Hệ thống sản xuất linh kiện công nghiệp
• Các hệ thống chân không cần lưu lượng hút lớn.

ULVAC cũng xác định dòng PKS cho các ứng dụng như lò xử lý nhiệt chân không, lò thiêu kết, lò thấm cacbon, hút dung môi, đúc/tẩm chân không và hút các buồng chân không lớn.

Bộ kit có thể bao gồm những gì?

Khi sử dụng cụm từ bộ kit hoàn chỉnh ULVAC PKS-016, nên kiểm tra cấu hình cụ thể trong báo giá hoặc đơn hàng. Theo tài liệu ULVAC, các hạng mục tiêu chuẩn của bơm gồm:

• Bơm chân không PKS-016
• Dầu cho một lần nạp
• Puly động cơ
• Tài liệu hướng dẫn vận hành.

Động cơ không nhất thiết được mặc định theo mọi cấu hình. ULVAC cho biết khi đặt hàng cần xác định có yêu cầu động cơ hay không, đồng thời lựa chọn loại động cơ, điện áp và tần số phù hợp.

Ngoài ra, bẫy sương dầu TM-2 có thể được lựa chọn thêm nếu hệ thống yêu cầu kiểm soát sương dầu ở đường xả.

Hướng dẫn sử dụng

Trước khi vận hành, cần đặt bơm trên nền chắc chắn, bằng phẳng và cố định phù hợp với trọng lượng của thiết bị. Kiểm tra dầu, đường ống hút, đường xả và các mối nối chân không.

Nạp đúng loại dầu và đúng lượng dầu theo tài liệu của phiên bản PKS-016 đang sử dụng. Không nên tự ý thay thế bằng loại dầu không tương thích.

Kết nối cổng hút của bơm với buồng chân không bằng đường ống có kích thước phù hợp. Nếu sử dụng bẫy sương dầu, lắp đặt tại đường xả theo đúng hướng dẫn.

Sau khi kiểm tra hệ thống, khởi động động cơ và theo dõi áp suất chân không. Trong thời gian đầu vận hành cần kiểm tra tiếng ồn, độ rung, nhiệt độ và mức dầu để phát hiện sớm các bất thường.

Các lưu ý khi sử dụng

• Kiểm tra lượng dầu trước khi khởi động.
• Sử dụng đúng loại dầu được ULVAC khuyến nghị.
• Không vận hành khi lượng dầu quá thấp.
• Không để bụi, nước hoặc tạp chất đi vào bơm.
• Tránh hút trực tiếp lượng lớn chất lỏng vào bơm.
• Khi hút dung môi hoặc hơi có tính đặc biệt, cần đánh giá khả năng tương thích của dầu và vật liệu bơm.
• Đảm bảo đường xả không bị tắc.
• Nên sử dụng bẫy sương dầu khi môi trường làm việc yêu cầu hạn chế dầu phát tán.
• Không tự ý thay đổi kết cấu hoặc thông số vận hành của bơm.
• Kiểm tra định kỳ dầu, dây đai, van, phớt và các điểm kết nối.
• Ngắt nguồn điện hoàn toàn trước khi bảo dưỡng.
• Do khối lượng thiết bị lớn, cần sử dụng phương tiện nâng hạ phù hợp khi di chuyển hoặc lắp đặt.

Điểm mạnh của Bộ Kit hoàn chỉnh ulvac PKS-016 nằm ở độ bền cao, khả năng hút lớn, cấu tạo tương đối đơn giản, dễ bảo trì và làm mát bằng không khí. Đây là lựa chọn phù hợp cho lò xử lý nhiệt chân không, lò thiêu kết, hệ thống đúc và tẩm chân không, hút dung môi, buồng chân không lớn và các dây chuyền công nghiệp cần bơm chân không hoạt động ổn định.
