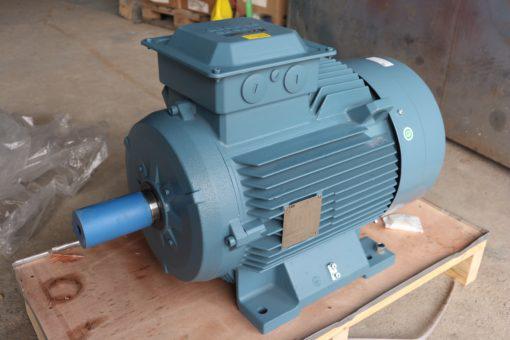

Thông số Động cơ ABB M2BAX 100LB4

• Loại động cơ    Động cơ không đồng bộ 3 pha
• Công suất    2,2kW
• Số cực    4 cực
• Điện áp tham chiếu    400V
• Tần số    50Hz
• Tốc độ định mức    Khoảng 1.440 vòng/phút
• Hiệu suất    IE3
• Cấp bảo vệ    IP55
• Cấp cách điện    F
• Kiểu làm mát    IC411, làm mát bằng quạt
• Kiểu kết cấu    Khung động cơ IEC 100LB
• Vật liệu thân    Gang
• Chế độ làm việc    S1
• Lắp đặt    Tùy cấu hình IMB3/IM1001 hoặc kiểu lắp tương ứng
• Trọng lượng    34–35kg tùy cấu hình

Điểm nổi trội

Công suất 2,2kW, 4 cực ABB M2BAX 100LB4 có công suất 2,2kW và thiết kế 4 cực, cho tốc độ làm việc khoảng 1.450 vòng/phút ở 50Hz. Cấu hình này phù hợp với nhiều thiết bị truyền động cần tốc độ vừa phải và khả năng vận hành ổn định.

Hiệu suất năng lượng IE3 Động cơ thuộc nhóm hiệu suất cao IE3, giúp giảm tổn hao năng lượng trong quá trình vận hành so với các động cơ có cấp hiệu suất thấp hơn. Đây là ưu điểm đáng chú ý khi động cơ phải hoạt động liên tục trong dây chuyền sản xuất.

Kết cấu chắc chắn Dòng M2BAX sử dụng thân động cơ bằng gang, phù hợp với môi trường làm việc công nghiệp và các hệ thống truyền động cần độ bền cơ học tốt.

Cấp bảo vệ IP55 Cấp bảo vệ IP55 giúp động cơ được bảo vệ trước bụi và tia nước từ nhiều hướng, phù hợp với nhiều môi trường sản xuất công nghiệp thông thường.

Làm mát bằng quạt Thiết kế làm mát IC411 giúp duy trì nhiệt độ động cơ trong quá trình vận hành, đặc biệt khi động cơ làm việc liên tục ở chế độ S1.

Ứng dụng truyền động đa dạng Với công suất 2,2kW và khung IEC 100LB, động cơ có thể sử dụng cho nhiều loại máy móc như bơm, quạt, băng tải, máy công nghiệp và các hệ thống truyền động cơ khí khác.

Ứng dụng

ABB M2BAX 100LB4 được sử dụng trong nhiều hệ thống máy móc và thiết bị công nghiệp như:

• Băng tải và hệ thống vận chuyển vật liệu.
• Máy bơm nước, bơm công nghiệp.
• Quạt thông gió và quạt hút.
• Máy nén và các thiết bị phụ trợ.
• Máy khuấy, máy trộn.
• Máy gia công và thiết bị sản xuất.
• Hệ thống truyền động hộp giảm tốc.
• Dây chuyền sản xuất tự động.
• Các máy móc công nghiệp cần động cơ 3 pha công suất khoảng 2,2kW.

Lưu ý khi sử dụng

Không cấp nguồn cho động cơ khi chưa kiểm tra điện áp và tần số phù hợp với thông số trên nhãn.

Không để động cơ làm việc quá tải trong thời gian dài vì có thể gây tăng nhiệt và ảnh hưởng đến tuổi thọ cách điện cuộn dây.

Đảm bảo hệ thống thông gió và quạt làm mát không bị che chắn, bám quá nhiều bụi hoặc vật cản.

Cần nối đất đúng quy định để đảm bảo an toàn điện trong quá trình sử dụng.

Kiểm tra định kỳ vòng bi, độ rung, nhiệt độ và tình trạng các đầu nối điện.

Khi lắp đặt với bơm, quạt, hộp giảm tốc hoặc các thiết bị truyền động khác, cần căn chỉnh đồng tâm và lựa chọn khớp nối phù hợp.
