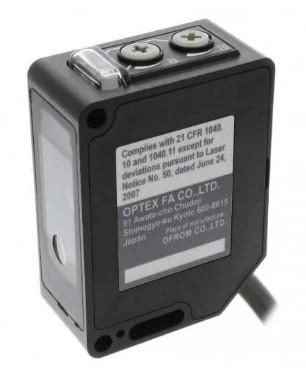

Thông số Cảm biến khoảng cách Optex FA TOF-L450DN

• Model: TOF-L450DN
• Công nghệ đo: TOF (Time of Flight)
• Loại cảm biến: Cảm biến laser khuếch tán (Diffuse Reflective)
• Khoảng cách phát hiện: 0 – 4,5 m
• Nguồn sáng: Laser đỏ 650 nm
• Cấp laser: Class 1
• Thời gian đáp ứng: 0,5 ms
• Hysteresis: 15%
• Điện áp hoạt động: 10–30 VDC
• Ngõ ra: NPN Open Collector
• Dòng tải tối đa: 100 mA
• Chuẩn bảo vệ: IP67
• Vật liệu vỏ: ABS/PC, mặt trước PMMA
• Nhiệt độ làm việc: khoảng -10°C đến +50°C.

Đặc điểm nổi bật

• Sử dụng công nghệ TOF (Time of Flight) cho khả năng đo khoảng cách chính xác và ổn định.
• Khoảng cách phát hiện lên đến 4,5 m (với vật chuẩn có độ phản xạ cao).
• Tích hợp laser bán dẫn đỏ bước sóng 650 nm, đạt Laser Class 1, an toàn trong môi trường công nghiệp thông thường.
• Thiết kế siêu nhỏ gọn, dễ dàng lắp đặt tại các vị trí có không gian hạn chế.
• Thời gian đáp ứng cực nhanh  0,5 ms, đáp ứng các dây chuyền sản xuất tốc độ cao.
• Ngõ ra NPN Open Collector, tương thích với hầu hết PLC và bộ điều khiển công nghiệp.
• Khả năng phát hiện ổn định đối với vật màu đen, kim loại sáng, cao su, nhựa và các bề mặt có độ phản xạ khác nhau.
• Chống nhiễu ánh sáng môi trường và giảm sai số do màu sắc hoặc bề mặt vật thể.
• Chuẩn bảo vệ IP67, chống bụi và chống nước, phù hợp với môi trường công nghiệp khắc nghiệt.
• Có đèn LED hiển thị trạng thái hoạt động và độ ổn định tín hiệu giúp dễ dàng căn chỉnh.

Ứng dụng

Cảm biến Optex FA TOF-L450DN được sử dụng rộng rãi trong:

• Kiểm tra sự hiện diện của sản phẩm trên băng tải.
• Phát hiện pallet trong hệ thống kho tự động (AS/RS).
• Định vị AGV và robot tự hành.
• Kiểm tra khung kim loại, linh kiện cơ khí.
• Đếm sản phẩm trong dây chuyền sản xuất.
• Phát hiện vật thể màu đen hoặc có độ phản xạ thấp.
• Kiểm soát vị trí trong máy đóng gói, máy lắp ráp và hệ thống logistics tự động.

Hướng dẫn sử dụng

• Lắp cảm biến chắc chắn, hướng tia laser vuông góc với vùng cần phát hiện để đạt độ chính xác cao nhất.
• Cấp nguồn DC 10–30V đúng cực tính theo sơ đồ đấu nối.
• Điều chỉnh khoảng cách bằng biến trở tích hợp nếu cần.
• Tránh để bụi bẩn hoặc dầu mỡ bám trên bề mặt thấu kính.
• Không để vật cản che khuất tia laser trong quá trình vận hành.
• Kiểm tra định kỳ đèn báo trạng thái nhằm đảm bảo tín hiệu luôn ổn định.

Lưu ý khi sử dụng

• Khoảng cách phát hiện thực tế phụ thuộc vào kích thước, màu sắc và độ phản xạ của vật thể.
• Không chiếu trực tiếp tia laser vào mắt trong thời gian dài mặc dù sản phẩm đạt chuẩn Laser Class 1.
• Tránh lắp đặt gần các nguồn rung động mạnh hoặc nhiệt độ vượt giới hạn cho phép.
• Sử dụng cáp tín hiệu chống nhiễu khi lắp đặt gần biến tần hoặc động cơ công suất lớn để đảm bảo tín hiệu ổn định.
