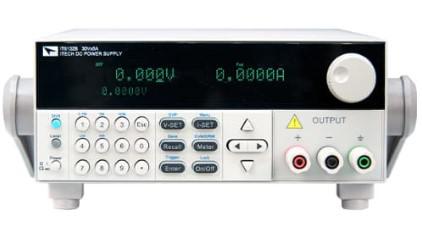

Thông số Bộ nguồn DC ITECH IT6121B

• Thông số    Chi tiết
• Thương hiệu    ITECH
• Model    IT6121B
• Loại thiết bị    Bộ nguồn DC lập trình
• Điện áp đầu ra    0–20V DC
• Dòng điện đầu ra    0–5A
• Công suất đầu ra    100W
• Độ phân giải cài đặt điện áp    1mV
• Độ phân giải cài đặt dòng điện    0,1mA
• Độ phân giải hiển thị điện áp    0,1mV
• Độ phân giải hiển thị dòng điện    0,01mA
• Độ chính xác cài đặt điện áp    ±0,03% + 3mV
• Độ chính xác cài đặt dòng điện    ±0,05% + 2mA
• Ripple & Noise điện áp    <1mV RMS / <3mV Vpp
• Chế độ điều khiển    CV/CC
• Giao tiếp    USB, RS232; hỗ trợ GPIB tùy cấu hình
• Chức năng    Remote Sense, List Mode, OVP/OCP
• Tốc độ tăng điện áp    <20ms
• Khối lượng   7kg

Điểm nổi trội

Điện áp và dòng điện điều chỉnh linh hoạt IT6121B cho phép điều chỉnh điện áp đầu ra từ 0 đến 20V và dòng điện từ 0 đến 5A, đáp ứng nhiều nhu cầu cấp nguồn cho bo mạch, linh kiện, thiết bị điện tử và các bài kiểm tra trong phòng thí nghiệm.

Công suất 100W Với công suất đầu ra tối đa 100W, thiết bị phù hợp cho các ứng dụng kiểm tra và thử nghiệm có mức công suất vừa phải, đồng thời dễ kiểm soát điện áp và dòng điện trong quá trình cấp nguồn.

Độ phân giải cao Nguồn có độ phân giải cài đặt 1mV đối với điện áp và 0,1mA đối với dòng điện. Giá trị hiển thị có thể đạt độ phân giải 0,1mV và 0,01mA, thuận tiện khi thực hiện các phép thử yêu cầu điều chỉnh nguồn chính xác.

Độ nhiễu đầu ra thấp ITECH IT6121B có mức ripple và noise điện áp dưới 1mV RMS và dưới 3mV Vpp theo thông số nhà sản xuất, giúp nguồn điện cấp cho thiết bị thử nghiệm ổn định hơn.

Hỗ trợ Remote Sense Chức năng Remote Sense giúp bù sụt áp trên dây dẫn giữa nguồn và tải, từ đó cải thiện khả năng duy trì điện áp tại đầu tải, đặc biệt hữu ích khi dây kết nối dài hoặc dòng tải tương đối lớn.

Có khả năng lập trình và điều khiển từ xa IT6121B hỗ trợ các giao diện truyền thông như USB và RS232, giúp kết nối với máy tính hoặc hệ thống kiểm tra tự động. Dòng IT6100B cũng hỗ trợ các lệnh SCPI để phục vụ việc xây dựng hệ thống kiểm tra và điều khiển tự động.

Ứng dụng

ITECH IT6121B được sử dụng trong nhiều công việc kiểm tra và nghiên cứu điện – điện tử như:

• Cấp nguồn cho bo mạch và linh kiện điện tử khi thử nghiệm.
• Kiểm tra thiết bị điện tử trong phòng thí nghiệm.
• Kiểm tra quá trình hoạt động của mạch DC.
• Nghiên cứu và phát triển sản phẩm điện – điện tử.
• Kiểm tra dòng tiêu thụ của thiết bị.
• Thử nghiệm nguồn và các mạch điều khiển.
• Cấp nguồn trong quá trình sửa chữa, bảo trì thiết bị điện tử.
• Tích hợp vào hệ thống kiểm tra tự động và dây chuyền sản xuất.
• Thực hiện các bài kiểm tra cần thay đổi điện áp, dòng điện theo chương trình.

Lưu ý khi sử dụng

Không để điện áp, dòng điện hoặc công suất đầu ra vượt quá giới hạn của IT6121B.

Kiểm tra kỹ cực dương và cực âm trước khi kết nối với tải để tránh gây hư hỏng cho nguồn hoặc thiết bị thử nghiệm.

Nên cài đặt giới hạn dòng điện phù hợp trước khi cấp nguồn, đặc biệt khi thử nghiệm các bo mạch hoặc linh kiện có giá trị cao.

Không làm ngắn mạch đầu ra trong thời gian dài và cần chú ý đến chế độ bảo vệ quá dòng, quá áp của thiết bị.

Khi sử dụng Remote Sense, cần đấu nối đúng cực tính và đúng vị trí tại tải.

Đối với việc điều khiển bằng máy tính hoặc PLC, cần thiết lập đúng giao diện và giao thức truyền thông trước khi thực hiện các lệnh điều khiển.

Đặt thiết bị tại nơi khô ráo, thông thoáng và không che chắn các vị trí tản nhiệt.
