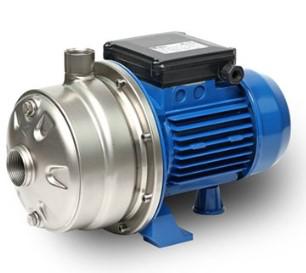

Thông số Máy bơm ly tâm Ebara 2CDX/I 70/20

• Loại bơm    Bơm ly tâm hai tầng cánh
• Công suất động cơ    1,5 kW / 2 HP
• Điện áp    3 pha, 230/400V
• Tần số    50Hz
• Cột áp    Khoảng 44 – 60 m
• Lưu lượng    Khoảng 1,2 – 4,8 m³/h
• Lưu lượng tương đương    Khoảng 20 – 80 L/phút
• Hiệu suất động cơ    IE3 ở tài liệu 50Hz hiện hành
• Dòng định mức    Khoảng 4,5A tại 400V
• Vật liệu thủy lực    Thép không gỉ AISI 304
• Phớt cơ khí    Ceramic / Carbon / NBR
• Nhiệt độ chất lỏng    Khoảng -5 đến +60°C
• Cấp bảo vệ    IP55
• Cấp cách điện    F
• Khối lượng   18,6 kg

Điểm nổi bật

Thiết kế hai tầng cánh: Hai tầng cánh giúp Ebara 2CDX 70/20 tạo cột áp cao hơn so với nhiều dòng bơm ly tâm một tầng cánh cùng công suất, phù hợp với hệ thống cần đẩy nước lên cao hoặc vận chuyển qua đường ống có tổn thất áp suất đáng kể.

Công suất 1,5 kW – 2 HP: Động cơ có công suất phù hợp cho các hệ thống cấp nước và tăng áp quy mô vừa, đồng thời cho phép bơm đạt cột áp tối đa khoảng 60 m theo dữ liệu kỹ thuật của dòng 2CDX 70/20.

Đầu bơm bằng thép không gỉ: Hệ thống thủy lực AISI 304 giúp tăng khả năng chống ăn mòn trong quá trình tiếp xúc với nước và phù hợp với các ứng dụng bơm nước sạch.

Động cơ hiệu suất IE3: Tài liệu kỹ thuật Ebara cho phiên bản 50Hz ghi nhận động cơ 2CDX 70/20 đạt cấp hiệu suất IE3, góp phần nâng cao hiệu quả sử dụng năng lượng trong quá trình vận hành.

Kết cấu chắc chắn: Máy được thiết kế theo dạng bơm ly tâm trục ngang, phù hợp lắp đặt cố định trong hệ thống cấp nước, tưới tiêu hoặc các dây chuyền sử dụng nước.

Ứng dụng

Ebara 2CDX/I 70/20 có thể được sử dụng trong nhiều hệ thống cần lưu lượng vừa phải và cột áp cao như:

• Cấp nước cho nhà xưởng, công trình và các hệ thống dân dụng.
• Tăng áp đường ống cấp nước.
• Bơm nước lên bồn chứa hoặc các vị trí cao.
• Hệ thống tưới tiêu quy mô vừa.
• Cấp nước cho hệ thống sản xuất và các thiết bị công nghiệp.
• Hệ thống xử lý và phân phối nước sạch.
• Bơm tuần hoàn nước trong một số hệ thống phù hợp với giới hạn nhiệt độ và vật liệu của máy.

Ebara cũng liệt kê các nhóm ứng dụng của dòng 2CDX gồm tăng áp mạng cấp nước, tưới tiêu nhỏ, xử lý nước và bơm nước sạch nói chung.

Cách sử dụng

Trước khi lắp đặt, cần xác định chính xác lưu lượng yêu cầu, chiều cao đẩy, chiều dài đường ống, đường kính ống và tổn thất áp suất để lựa chọn điểm làm việc phù hợp.

Lắp đặt máy trên bề mặt chắc chắn, cân bằng và bố trí đường ống hút, xả phù hợp. Đường ống hút cần hạn chế các đoạn cong gấp hoặc vị trí có khả năng tạo bọt khí, đồng thời bảo đảm hệ thống không bị rò rỉ khí.

Mồi đầy nước cho buồng bơm trước khi khởi động nếu cấu hình lắp đặt yêu cầu. Không nên để máy chạy khô vì có thể gây nóng và làm hư phớt cơ khí.

Đối với phiên bản 3 pha, cần đấu nối nguồn điện đúng điện áp và kiểm tra chiều quay động cơ trước khi đưa máy vào vận hành chính thức. Khi máy hoạt động, theo dõi tiếng ồn, độ rung, áp suất và lưu lượng để phát hiện sớm các bất thường.

Lưu ý khi sử dụng

• Kiểm tra chính xác mã máy và điện áp trước khi đấu nối. 2CDX 70/20 là phiên bản 3 pha, trong khi các mã 2CDXM tương ứng có thể sử dụng điện 1 pha.
• Không vận hành bơm khi chưa được mồi nước hoặc để máy chạy khô.
• Không sử dụng máy để bơm chất lỏng vượt quá giới hạn vật liệu, nhiệt độ hoặc khả năng tương thích của phớt.
• Nhiệt độ chất lỏng tiêu chuẩn của dòng 2CDX được công bố khoảng -5 đến +60°C; các phiên bản đặc biệt có thể có giới hạn khác.
• Cần lắp thiết bị bảo vệ động cơ phù hợp với dòng điện và điều kiện vận hành.
• Không nên lựa chọn máy chỉ dựa vào cột áp tối đa 60 m; cần đối chiếu đường cong Q-H và điểm làm việc thực tế.
• Kiểm tra định kỳ phớt cơ khí, ổ bi, đường ống và các mối nối để hạn chế rò rỉ hoặc rung động.
• Nếu máy phát tiếng ồn bất thường, rung mạnh hoặc lưu lượng giảm rõ rệt, nên dừng máy để kiểm tra nguyên nhân.
• Khi thay thế phụ tùng, nên sử dụng linh kiện đúng chủng loại và đúng cấu hình của model.
