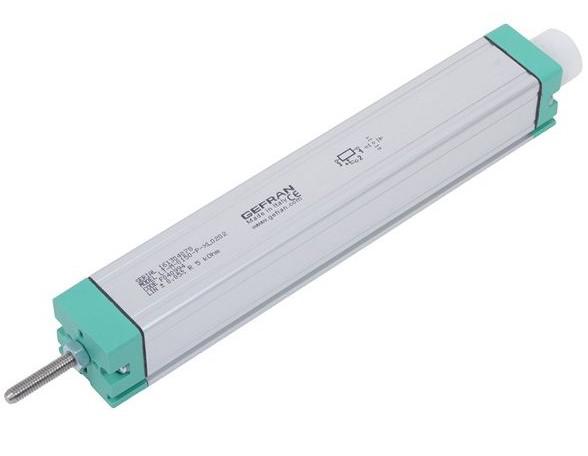

Thông số  Biến trở Gefran LT-M-0150-P-XL0202

• Loại thiết bị    Cảm biến/chuyển đổi vị trí tuyến tính dạng potentiometer
• Hành trình điện hữu ích    150 mm
• Hành trình điện lý thuyết    Khoảng 153 mm
• Điện trở danh định    5 kΩ
• Độ tuyến tính độc lập    ±0,05%
• Độ lặp lại    Khoảng 0,01 mm
• Kiểu kết nối    Connector 4 cực DIN 43650 / ISO 4400
• Cấp bảo vệ    IP65
• Tốc độ dịch chuyển tiêu chuẩn    10 m/s
• Lực tác động    Khoảng 3,5 N

Điểm nổi bật

Đo vị trí tuyến tính chính xác LT-M-0150-P-XL0202 chuyển đổi sự dịch chuyển cơ học thành tín hiệu điện tương ứng, cho phép bộ điều khiển xác định vị trí của cơ cấu chuyển động. Hành trình điện hữu ích 150 mm đáp ứng nhiều cơ cấu có chuyển động tịnh tiến trong máy công nghiệp.

Độ tuyến tính tốt Độ tuyến tính độc lập khoảng ±0,05% giúp tín hiệu phản hồi có độ ổn định cao trong suốt phạm vi đo. Độ lặp lại khoảng 0,01 mm cũng phù hợp với những ứng dụng cần theo dõi vị trí tương đối chính xác.

Thiết kế chắc chắn cho môi trường công nghiệp  Dòng LT được thiết kế hướng đến các ứng dụng tự động hóa công nghiệp, với kết cấu chắc chắn và khả năng chịu rung tốt. Cấp bảo vệ IP65 giúp hạn chế sự xâm nhập của bụi và nước từ các hướng thông thường khi thiết bị được lắp đặt đúng cách.

Hành trình 150 mm  Model LT-M-0150-P phù hợp với các cơ cấu có khoảng dịch chuyển cần giám sát trong phạm vi khoảng 150 mm, đồng thời vẫn giữ được thiết kế tương đối gọn so với các cảm biến có hành trình dài hơn.

Tốc độ đáp ứng cao Dòng LT có tốc độ dịch chuyển tiêu chuẩn lên đến khoảng 10 m/s, phù hợp với các cơ cấu chuyển động nhanh trong máy tự động hóa.

Kết nối thuận tiện Phiên bản LT-M-0150-P-XL0202 sử dụng đầu nối 4 cực, giúp thuận tiện cho việc kết nối cảm biến với bộ điều khiển hoặc hệ thống thu nhận tín hiệu.

Ứng dụng

Gefran LT-M-0150-P-XL0202 có thể được sử dụng trong nhiều hệ thống cần đo và phản hồi vị trí tuyến tính như:

• Máy móc và dây chuyền tự động hóa công nghiệp.
• Máy ép nhựa, máy gia công và thiết bị sản xuất.
• Cơ cấu chấp hành cần kiểm soát vị trí.
• Hệ thống điều khiển chuyển động tịnh tiến.
• Máy đóng gói và máy lắp ráp tự động.
• Thiết bị kiểm tra, đo lường vị trí.
• Hệ thống thủy lực hoặc cơ khí cần phản hồi vị trí của cơ cấu chuyển động.
• Các ứng dụng OEM tích hợp cảm biến vị trí vào máy chuyên dụng.

Lưu ý khi sử dụng

Không để cơ cấu vượt quá hành trình cho phép của cảm biến vì có thể gây hư hỏng phần tử đo.

Tránh để ty đo chịu lực ngang hoặc tải cơ học không đúng hướng. Cơ cấu truyền động nên được căn chỉnh chính xác để chuyển động của cảm biến được thuận lợi.

Không đấu nhầm các chân connector. Cần tham khảo sơ đồ chân chính xác của model trước khi cấp tín hiệu.

Mặc dù cảm biến có cấp bảo vệ IP65, việc lắp đặt vẫn cần tránh môi trường có nước, dầu, hóa chất hoặc bụi bẩn vượt quá điều kiện thiết kế của thiết bị.

Khi thay thế cảm biến, nên sử dụng đúng model hoặc phiên bản có thông số tương đương, đặc biệt là hành trình, điện trở, kiểu đầu nối và cấu hình cơ khí.

Gefran LT-M-0150-P-XL0202 là cảm biến vị trí tuyến tính dạng potentiometer dành cho các hệ thống đo và phản hồi chuyển động trong công nghiệp.  là lựa chọn phù hợp khi cần một cảm biến vị trí tuyến tính có kết cấu chắc chắn, tín hiệu phản hồi ổn định và khả năng tích hợp vào hệ thống điều khiển công nghiệp.
