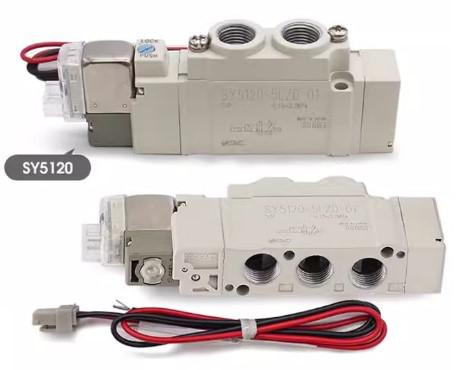

Thông số Van điện từ SMC SY5120-5LZD-01

• Loại van    Van điện từ khí nén 5 cửa
• Số vị trí    2 vị trí
• Kiểu tác động    1 cuộn coil, tác động đơn
• Điện áp định mức    24VDC
• Đầu nối điện    L-type plug connector có dây
• Chiều dài dây    Khoảng 300 mm
• Đèn báo    Có
• Bảo vệ xung điện áp    Có
• Điều khiển bằng tay    Push-turn locking, dạng rãnh dùng tua vít
• Cổng A/B    Rc1/8
• Kiểu ren    Rc
• Lắp đặt    Dạng van đơn, body ported
• Giá đỡ    Không bao gồm trong mã tiêu chuẩn
• Công suất    0,1W với mạch tiết kiệm điện

Điểm nổi bật

Thiết kế 5 cửa, 2 vị trí: Van phù hợp với các mạch điều khiển khí nén cần chuyển đổi hướng cấp và xả khí để điều khiển xi lanh, cơ cấu chấp hành hoặc các thiết bị khí nén khác.

Điều khiển bằng coil 24VDC: Điện áp 24VDC là cấu hình phổ biến trong tủ điều khiển và hệ thống tự động hóa, thuận tiện khi kết nối với PLC, relay hoặc các bộ điều khiển tương thích.

Tiêu thụ điện thấp: SMC công bố dòng SY5000 có mức tiêu thụ điện 0,1W khi sử dụng mạch tiết kiệm điện, giúp giảm tải cho nguồn điều khiển và phù hợp với các hệ thống có nhiều van điện từ.

Có đèn báo và bảo vệ xung: Mã Z trong SY5120-5LZD-01 thể hiện van được trang bị đèn báo và mạch bảo vệ xung điện áp, hỗ trợ quan sát trạng thái kích hoạt và bảo vệ mạch điều khiển.

Đầu nối dây thuận tiện: Cấu hình L-type plug connector với dây dài khoảng 300 mm giúp kết nối trực tiếp với hệ thống điện mà không cần bổ sung đầu nối riêng trong nhiều trường hợp.

Có cơ cấu điều khiển bằng tay: Manual override dạng push-turn locking cho phép tác động thủ công khi cần kiểm tra hoạt động của van hoặc phục vụ quá trình bảo trì, chẩn đoán hệ thống.

Có nhiều lựa chọn lắp đặt: Dòng SY5000 hỗ trợ nhiều dạng manifold như manifold nhôm, DIN rail và manifold dạng stacking. SMC cũng cho phép kết hợp van 3 cửa và 5 cửa trong cùng hệ thống manifold phù hợp.

Ứng dụng

SMC SY5120-5LZD-01 được sử dụng trong các hệ thống điều khiển khí nén và tự động hóa như:

• Điều khiển xi lanh khí nén tác động kép.
• Máy lắp ráp và dây chuyền sản xuất tự động.
• Cơ cấu gắp, đẩy, kéo và định vị bằng khí nén.
• Máy đóng gói, máy cấp liệu và thiết bị phân loại.
• Hệ thống tự động hóa trong nhà máy.
• Máy gia công và thiết bị sản xuất sử dụng cơ cấu khí nén.
• Tủ điều khiển khí nén kết hợp PLC.
• Các cụm van manifold cần bố trí nhiều van điều khiển gần nhau.

Cách sử dụng

Trước khi lắp đặt, cần xác định đúng sơ đồ mạch khí và các cổng của van. Kết nối nguồn khí vào cổng cấp phù hợp, sau đó nối các cổng làm việc A/B tới hai phía của cơ cấu chấp hành theo thiết kế hệ thống.

Cấp nguồn 24VDC cho coil để chuyển trạng thái van. Khi tín hiệu điều khiển thay đổi, van sẽ chuyển hướng dòng khí giữa các cửa, từ đó điều khiển chuyển động của xi lanh hoặc cơ cấu khí nén.

Khi kiểm tra hoặc bảo trì, có thể sử dụng cơ cấu manual override trên van để kiểm tra khả năng chuyển mạch. Sau khi hoàn tất, cần đưa cơ cấu điều khiển về trạng thái phù hợp trước khi vận hành tự động.

Lưu ý khi sử dụng

• Kiểm tra chính xác điện áp 24VDC trước khi cấp nguồn cho coil.
• Sử dụng khí nén sạch, khô và được xử lý phù hợp với yêu cầu của hệ thống khí nén.
• Lắp đúng hướng và đúng sơ đồ cổng khí; không tự ý thay đổi đường cấp/xả nếu chưa kiểm tra mạch điều khiển.
• Đảm bảo áp suất làm việc nằm trong phạm vi cho phép của dòng SY5000 và cấu hình cụ thể.
• Khi đấu điện cần kiểm tra đúng cực và hệ thống bảo vệ, đặc biệt khi van được tích hợp mạch đèn báo/chống xung.
• Không tác động mạnh hoặc giữ manual override sai cách trong quá trình vận hành.
• Khi thay thế van, nên đối chiếu đầy đủ mã sản phẩm, vì các model gần giống có thể khác về kiểu coil, đầu nối, ren, chức năng và kiểu tác động.
• Mã SY5120-5LZD-01 là loại ren Rc1/8; không nên nhầm với các biến thể có ren NPT hoặc G khác trong cùng dòng.

Van điện từ SMC SY5120-5LZD-01 thiết kế nhỏ gọn cùng khả năng tích hợp manifold giúp sản phẩm phù hợp với nhiều hệ thống tự động hóa và điều khiển khí nén trong công nghiệp. Là lựa chọn phù hợp cho các hệ thống cần điều khiển hướng khí tới xi lanh và cơ cấu chấp hành một cách ổn định, đặc biệt trong máy tự động, dây chuyền sản xuất và các thiết bị khí nén công nghiệp.
