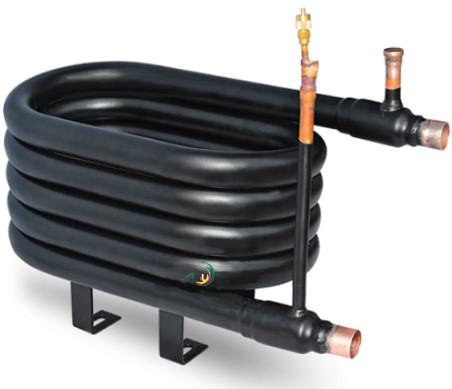

Thiết bị trao đổi nhiệt dạng ống lồng ống ATE-0200 là bộ trao đổi nhiệt dạng ống đồng tâm, được thiết kế để truyền nhiệt giữa hai môi chất có nhiệt độ khác nhau thông qua thành ống mà không để hai môi chất tiếp xúc trực tiếp. Sản phẩm thuộc dòng thiết bị trao đổi nhiệt ATE của AVIL, phù hợp cho các hệ thống cần gia nhiệt hoặc làm mát nước và các ứng dụng nhiệt trong công nghiệp.

Thông số trao đổi nhiệt dạng ống lồng ống ATE-0200



• Loại thiết bị    Trao đổi nhiệt dạng ống lồng ống
• Công suất sưởi    20 kW
• Công suất sưởi quy đổi    68.240 BTU/h
• Công suất lạnh    18,2 kW
• Công suất lạnh quy đổi    62.036 BTU/h
• Lưu lượng nước    3,4 m³/h
• Kết nối nước    1 inch
• Ống gas vào    19 mm
• Ống gas ra    12,7 mm
• Kích thước    664 × 245 × 222 mm



Điểm nổi bật

Thiết kế ống lồng ống hiệu quả: ATE-0200 sử dụng cấu trúc gồm hai ống đồng tâm, trong đó hai môi chất đi theo các đường dẫn riêng biệt và truyền nhiệt qua thành ống. Cấu tạo này cho phép bố trí dòng chảy xuôi chiều hoặc ngược chiều tùy theo thiết kế hệ thống.

Công suất sưởi 20 kW: Với công suất sưởi 20 kW, ATE-0200 phù hợp với các hệ thống cần gia nhiệt nước hoặc môi chất ở quy mô vừa, đặc biệt trong các ứng dụng sử dụng bơm nhiệt và hệ thống nhiệt.

Có khả năng thực hiện cả gia nhiệt và làm lạnh: Sản phẩm được công bố với công suất sưởi 20 kW và công suất lạnh 18,2 kW, giúp đáp ứng các nhu cầu kiểm soát nhiệt độ khác nhau trong hệ thống.

Lưu lượng nước 3,4 m³/h: Mức lưu lượng này phù hợp với các hệ thống tuần hoàn nước có quy mô vừa, đồng thời cần được phối hợp với bơm và điều kiện vận hành thực tế để đảm bảo hiệu quả trao đổi nhiệt.

Kích thước tương đối gọn: Thiết bị có kích thước khoảng 664 × 245 × 222 mm, thuận tiện hơn trong việc bố trí so với một số hệ thống trao đổi nhiệt có cấu tạo lớn và phức tạp.

Cấu tạo đơn giản, dễ tích hợp: So với các bộ trao đổi nhiệt có cấu trúc phức tạp, dạng ống lồng ống có đường dẫn lưu chất tương đối đơn giản, thuận lợi cho việc thiết kế hệ thống, lắp đặt và bảo trì. Loại thiết bị này đặc biệt phù hợp với các ứng dụng lưu lượng nhỏ đến trung bình hoặc những hệ thống cần dòng chảy ngược chiều rõ ràng.

Ứng dụng

Thiết bị trao đổi nhiệt ATE-0200 có thể được sử dụng trong nhiều hệ thống gia nhiệt và làm mát như:

• Hệ thống heat pump gia nhiệt hoặc làm lạnh nước.
• Hệ thống nước nóng cho công trình dân dụng và thương mại.
• Gia nhiệt nước trong các dây chuyền sản xuất.
• Làm mát nước tuần hoàn trong thiết bị và quy trình công nghiệp.
• Hệ thống HVAC và các giải pháp kiểm soát nhiệt.
• Hệ thống gia nhiệt, làm mát trong ngành thực phẩm và đồ uống.
• Các quy trình công nghiệp cần truyền nhiệt giữa hai môi chất.
• Hệ thống thu hồi hoặc tận dụng nhiệt ở quy mô phù hợp.

Thiết bị trao đổi nhiệt dạng ống lồng ống nói chung phù hợp với các ứng dụng gia nhiệt/làm mát có lưu lượng nhỏ đến trung bình, các hệ thống cần áp suất tương đối cao ở một phía hoặc cần xử lý môi chất có độ nhớt nhất định.

Cách sử dụng

ATE-0200 được lắp vào hệ thống sao cho hai môi chất đi qua hai đường dẫn riêng biệt của bộ trao đổi nhiệt. Một môi chất mang nhiệt và môi chất còn lại nhận nhiệt hoặc truyền nhiệt đi, quá trình truyền nhiệt diễn ra thông qua thành ống.

Khi lắp đặt, cần xác định đúng đường vào và đường ra của từng môi chất theo thiết kế hệ thống. Việc bố trí dòng chảy ngược chiều thường có thể giúp tăng hiệu quả truyền nhiệt, nhưng cấu hình cụ thể cần được tính toán dựa trên nhiệt độ đầu vào, nhiệt độ yêu cầu, lưu lượng và đặc tính của môi chất.

Hệ thống bơm tuần hoàn cần được lựa chọn phù hợp với lưu lượng và tổn thất áp suất của thiết bị. Sau khi lắp đặt, cần kiểm tra kín các đầu nối trước khi đưa hệ thống vào vận hành.

Trong quá trình hoạt động, nên theo dõi nhiệt độ đầu vào, đầu ra và lưu lượng để đánh giá hiệu quả trao đổi nhiệt và phát hiện sớm tình trạng bất thường.

Lưu ý khi sử dụng

• Xác định chính xác loại môi chất, nhiệt độ, áp suất và lưu lượng trước khi lựa chọn ATE-0200.
• Không nên lựa chọn thiết bị chỉ dựa vào công suất danh định; hiệu quả thực tế còn phụ thuộc vào điều kiện vận hành của hệ thống.
• Kiểm tra kỹ kích thước kết nối, đặc biệt đường nước 1 inch, ống gas vào 19 mm và ống gas ra 12,7 mm trước khi lắp đặt.
• Lắp đặt đúng chiều và đúng sơ đồ đường ống theo thiết kế kỹ thuật.
• Kiểm tra rò rỉ tại các đầu nối trước khi vận hành chính thức.
• Cần có biện pháp hạn chế cặn bẩn, cáu cặn trong môi chất để duy trì hiệu quả truyền nhiệt.
• Với hệ thống sử dụng nước, nên có giải pháp xử lý nước phù hợp nếu nguồn nước có độ cứng hoặc hàm lượng tạp chất cao.
• Không vận hành vượt quá giới hạn nhiệt độ, áp suất và lưu lượng được quy định cho cấu hình thực tế.
• Khi dùng trong hệ thống lạnh hoặc bơm nhiệt, cần đảm bảo đường ống môi chất lạnh được kết nối đúng kỹ thuật và thực hiện kiểm tra kín trước khi nạp môi chất.
• Định kỳ kiểm tra hiệu suất trao đổi nhiệt; nếu chênh lệch nhiệt độ giảm bất thường, cần kiểm tra khả năng bám cặn hoặc lưu lượng không phù hợp.
• Với các dự án đặc thù, nên cung cấp đầy đủ thông số lưu lượng, nhiệt độ, áp suất và loại môi chất để lựa chọn hoặc gia công bộ trao đổi nhiệt phù hợp. AVIL có cung cấp các cấu hình công suất khác theo yêu cầu.

Thiết bị trao đổi nhiệt dạng ống lồng ống ATE-0200 là giải pháp truyền nhiệt có cấu tạo tương đối đơn giản, phù hợp cho các hệ thống gia nhiệt và làm mát nước hoặc môi chất.
