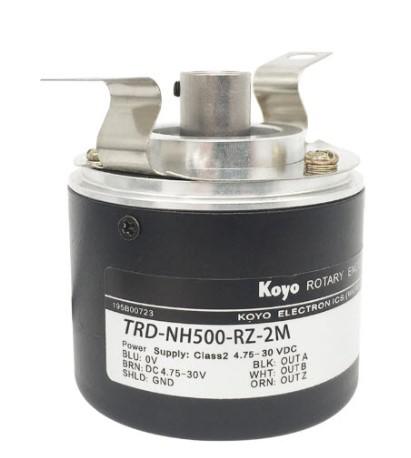

Koyo TRD-NH50-RZ có thân encoder dạng tròn với đường kính khoảng 50 mm, kết cấu tương đối gọn và phù hợp với nhiều hệ thống máy công nghiệp. Thiết bị sử dụng kiểu lắp trục rỗng với đường kính trục đối ứng khoảng 8 mm. Dây tín hiệu được đưa ra theo phương ngang, thuận tiện cho việc bố trí dây trong những không gian lắp đặt hạn chế.

Cấu trúc cơ khí của encoder được thiết kế nhằm đảm bảo quá trình nhận biết chuyển động quay ổn định. Các bộ phận bên trong phối hợp để tạo tín hiệu xung tương ứng với chuyển động của trục, sau đó truyền tín hiệu về PLC hoặc thiết bị điều khiển.

Thông số kỹ thuật tham khảo

• Thương hiệu: Koyo Electronics
• Model: TRD-NH50-RZ
• Dòng sản phẩm: TRD-NH
• Loại thiết bị: Rotary Encoder / Incremental Encoder
• Kiểu trục: Trục rỗng
• Đường kính thân: khoảng 50 mm
• Đường kính trục đối ứng: khoảng 8 mm
• Độ phân giải: 50 PPR
• Dạng tín hiệu: Hai pha kèm tín hiệu gốc
• Kiểu tín hiệu đầu ra: Totem Pole
• Nguồn cấp: DC, thuộc dải nguồn được nhà sản xuất quy định cho dòng sản phẩm
• Kiểu dây: Dây ra bên hông
• Cấp bảo vệ: IP65 theo thông tin sản phẩm chính hãng hiện hành
• Nhiệt độ môi trường làm việc: khoảng -10 đến 70°C
• Tốc độ quay cho phép: tối đa khoảng 5.000 vòng/phút
• Xuất xứ thương hiệu: Nhật Bản

Điểm nổi bật

Thiết kế trục rỗng tiện lợi: Cấu tạo hollow shaft giúp encoder có thể lắp trực tiếp lên trục máy, giảm nhu cầu sử dụng thêm khớp nối và giúp hệ thống gọn hơn.

Độ phân giải phù hợp: Với 50 PPR, thiết bị đáp ứng tốt các ứng dụng đếm vòng quay, giám sát tốc độ và xác định chuyển động cơ bản của máy móc.

Tín hiệu hai pha: Cấu hình tín hiệu hai pha giúp hệ thống điều khiển có thể nhận biết sự thay đổi của chuyển động quay, hỗ trợ xác định chiều quay khi được xử lý phù hợp bởi bộ điều khiển.

Có tín hiệu gốc: Tín hiệu Origin/Z giúp tạo điểm tham chiếu trong quá trình điều khiển và giám sát chuyển động.

Kích thước thân tiêu chuẩn: Thân encoder dạng tròn khoảng 50 mm giúp thuận tiện khi tích hợp vào nhiều thiết bị tự động hóa và máy công nghiệp.

Khả năng làm việc trong môi trường công nghiệp: Thiết bị được thiết kế cho các hệ thống tự động hóa, máy móc và cơ cấu truyền động cần giám sát chuyển động quay liên tục.

Ứng dụng

Koyo Electronics TRD-NH50-RZ có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, đặc biệt những thiết bị cần kiểm soát hoặc giám sát chuyển động quay.

•  Giám sát tốc độ động cơ
• Đo và đếm số vòng quay của trục
• Theo dõi chuyển động của băng tải
• Máy đóng gói và máy dán nhãn
• Máy gia công và thiết bị cơ khí tự động
• Hệ thống truyền động công nghiệp
• Máy cuộn, máy kéo và máy cấp liệu
• Hệ thống điều khiển vị trí tương đối
• Kết hợp với PLC, bộ đếm tốc độ hoặc bộ điều khiển chuyển động
• Các dây chuyền sản xuất cần phát hiện và giám sát chuyển động quay

Trong những ứng dụng trên, encoder đóng vai trò là thiết bị phản hồi giúp bộ điều khiển nắm được trạng thái chuyển động của cơ cấu. Từ tín hiệu xung nhận được, hệ thống có thể tính toán tốc độ quay, số vòng hoặc sự thay đổi vị trí tương đối của cơ cấu.

Hướng dẫn sử dụng

Khi lắp đặt TRD-NH50-RZ, cần đảm bảo trục của máy phù hợp với kích thước trục rỗng của encoder. Trục đối ứng cần được căn chỉnh chính xác để tránh tình trạng lệch tâm hoặc tạo tải cơ học quá mức lên encoder.

Encoder nên được cố định chắc chắn vào giá đỡ trước khi đưa máy vào vận hành. Không nên để dây cáp chịu lực kéo trực tiếp hoặc bị uốn gập quá mức trong quá trình lắp đặt.

Phần dây tín hiệu cần được đấu đúng theo sơ đồ của nhà sản xuất. Đặc biệt, cần xác định chính xác nguồn cấp, dây tín hiệu đầu ra và dây 0V trước khi kết nối với PLC hoặc thiết bị điều khiển.

Khi đưa hệ thống vào vận hành, nên kiểm tra chiều quay, tín hiệu A/B và tín hiệu gốc để đảm bảo encoder phản hồi đúng với chuyển động thực tế của máy.

Các lưu ý khi sử dụng

Cần kiểm tra đúng model TRD-NH50-RZ trước khi thay thế encoder, bởi dòng TRD-NH có nhiều phiên bản với độ phân giải và phương thức xuất tín hiệu khác nhau.

Không cấp nguồn vượt quá phạm vi cho phép của thiết bị. Việc đấu nhầm nguồn hoặc tín hiệu có thể làm hỏng mạch điện tử bên trong encoder.

Khi lắp đặt, cần tránh va đập mạnh vào thân encoder và không tác động lực quá lớn lên trục. Việc căn chỉnh trục không chính xác có thể ảnh hưởng đến độ ổn định và tuổi thọ của thiết bị.

Dây tín hiệu encoder nên được đi tách biệt tương đối với các đường dây công suất, dây động lực hoặc nguồn gây nhiễu điện từ mạnh. Trong hệ thống công nghiệp có nhiều thiết bị công suất lớn, việc bố trí dây và nối đất cần được thực hiện đúng kỹ thuật.

Nếu encoder hoạt động trong môi trường nhiều bụi, dầu, hơi ẩm hoặc rung động, cần kiểm tra điều kiện thực tế của thiết bị so với yêu cầu của hệ thống trước khi lắp đặt.

Thiết kế nhỏ gọn, khả năng lắp trực tiếp lên trục máy và cấu hình phù hợp cho các hệ thống tự động hóa giúp TRD-NH50-RZ trở thành lựa chọn đáng cân nhắc khi cần thay thế hoặc bổ sung encoder cho máy móc công nghiệp.
