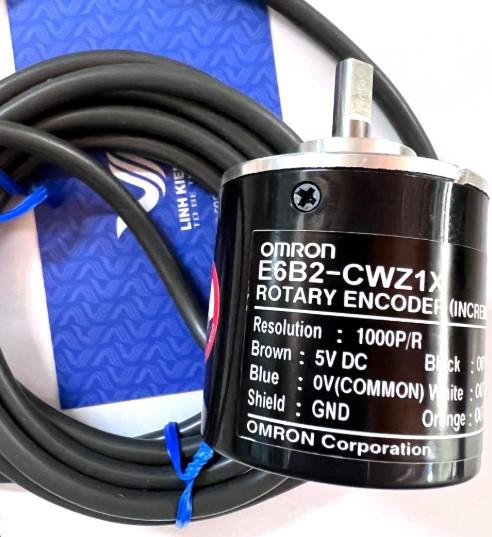

Bộ mã hóa Encoder Omron E6B2-CWZ1X 1000P/R 2M là một trong những dòng encoder vòng quay tương đối (incremental encoder) phổ biến nhất của Omron nhờ sự bền bỉ và độ chính xác cao trong môi trường công nghiệp.

Thông số Encoder Omron E6B2-CWZ1X 1000P/R 2M

• Đường kính thân: 40 mm.

• Đường kính trục: 6 mm.

• Điện áp nguồn: 5 VDC

• Tần số đáp ứng tối đa: 100 kHz.

• Cấp độ bảo vệ: IP50 (Chống bụi).

Đặc điểm nổi bật Encoder Omron E6B2-CWZ1X 1000P/R 2M

• Độ phân giải cao: Với thông số 1000P/R (1000 xung trên mỗi vòng quay), thiết bị cho phép kiểm soát vị trí và tốc độ với độ chính xác mịn, phù hợp cho nhiều dây chuyền tự động hóa.

• Ngõ ra Line Driver: Ký hiệu CWZ1X cho biết đây là loại ngõ ra Line Driver (RS-422A). Ưu điểm lớn nhất của nó là khả năng truyền tín hiệu đi xa mà không bị mất dữ liệu và cực kỳ ổn định trong môi trường có nhiều nhiễu điện từ.

• Đầy đủ các pha tín hiệu: Hỗ trợ các pha A, /A, B, /B, Z, /Z. Việc có các pha đảo (pha gạch đầu) giúp bộ điều khiển (PLC/High-speed Counter) tự động triệt tiêu nhiễu vi sai.

• Cấu tạo chắc chắn: Trục có đường kính 6mm, thân bằng nhôm đúc, chịu được lực tải trục lớn và rung động mạnh trong môi trường công nghiệp.

• Dây cáp dài tiêu chuẩn: Ký hiệu 2M nghĩa là sản phẩm đi kèm sẵn 2 mét dây cáp chất lượng cao, có lớp bọc kim loại chống nhiễu.

Ứng dụng thực tế

• Điều khiển Servo/Động cơ: Phản hồi tốc độ và vị trí của động cơ về bộ điều khiển để đảm bảo máy chạy đúng tọa độ.

• Máy cắt chính xác: Đo chiều dài vật liệu (vải, giấy, thép) trong các máy cắt tự động để đảm bảo mọi sản phẩm đều có kích thước đồng nhất.

• Hệ thống CNC & Robot: Xác định góc quay của các khớp nối hoặc bàn máy với độ chính xác cao.

• Băng tải thông minh: Đồng bộ tốc độ giữa các băng chuyền trong hệ thống logistics hoặc đóng gói.

Các lưu ý quan trọng khi lắp đặt và sử dụng

Để đảm bảo thiết bị hoạt động ổn định và không bị hỏng hóc, bạn cần đặc biệt lưu ý:

• Đấu nối dây: Vì là dòng Line Driver, bạn phải kết nối với các bộ điều khiển (PLC, Card đếm xung) hỗ trợ ngõ ra này. Nếu đấu nhầm vào các cổng nhận tín hiệu Open Collector thông thường sẽ không hoạt động hoặc gây nhiễu.

• Nguồn cấp: Model này thường sử dụng nguồn 5 VDC. Việc cấp nhầm nguồn 24V sẽ làm cháy encoder ngay lập tức. Hãy kiểm tra kỹ nhãn trên thân máy.

• Lắp đặt cơ khí: * Sử dụng khớp nối mềm (Coupling) để kết nối trục encoder với trục động cơ. Tuyệt đối không đóng trực tiếp búa vào trục hoặc lắp quá lệch tâm, vì sẽ làm vỡ ổ bi hoặc hỏng đĩa quang bên trong.

  • Tránh lắp đặt ở nơi có độ rung động quá cao hoặc môi trường có dầu mỡ bám trực tiếp vào trục.

• Chống nhiễu: Dây cáp kèm theo dài 2m có lớp bọc kim (shield). Hãy nối lớp bọc kim này với tiếp địa (Earth) để triệt tiêu nhiễu điện từ từ động cơ.
