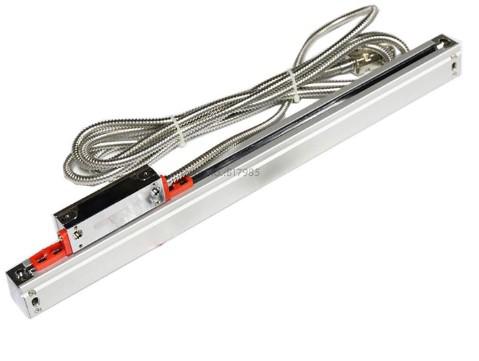

Điểm nổi trội của Sino KA300-470

• Độ lặp lại và độ chính xác cao: Bộ con trượt tích hợp 5 vòng bi chịu lực chạy trên rãnh kính giúp đầu đọc di chuyển mượt mà, hạn chế sai số cơ học và cho độ lặp lại vị trí cực tốt.

• Kháng nhiễu và bảo vệ cáp tối ưu: Dây tín hiệu tiêu chuẩn (dài 3m) được bọc bằng lưới thép cách ly nhiều lớp kết hợp vỏ mềm kim loại chịu lực, giúp chống đứt gãy, kháng nhiễu điện từ trường từ động cơ và chống thấm dầu tốt.

• Cấu tạo thân vỏ bền bỉ: Thân thước được làm từ hợp kim nhôm định hình dày dặn, mạ crom phần chân, giúp chống ăn mòn và giữ độ thẳng ổn định. Màng cao su quét bụi dọc thân thước là loại nhựa đặc biệt dẻo dai, ma sát thấp và kháng dầu làm mát.

• Khả năng tương thích rộng: Tín hiệu ra chuẩn TTL giúp thước dễ dàng kết nối với các loại màn hình hiển thị số (DRO) phổ biến như Sino (SDS6), Jenix, Mitutoyo... hoặc kết nối về PLC điều khiển hệ thống tự động.

Ứng dụng

Thước quang Sino KA300-470 được sử dụng rộng rãi trong:

• Máy phay cơ và máy phay CNC.
• Máy tiện vạn năng và máy tiện CNC.
• Máy mài phẳng, máy mài tròn.
• Máy doa, máy khoan cần.
• Máy cắt dây EDM.
• Các hệ thống đo hành trình tuyến tính trong ngành cơ khí chính xác và chế tạo khuôn mẫu.

Các lưu ý quan trọng khi lắp đặt và sử dụng

• Lời khuyên từ thợ kỹ thuật: Lắp đặt thước quang sai cách chiếm tới 80% nguyên nhân gây nhảy số hoặc chết thước sau một thời gian ngắn vận hành.

• Đảm bảo độ song song: Khi gá đặt, thân thước bắt buộc phải song song với băng dẫn hướng của máy. Sai lệch độ song song lớn sẽ gây bó kẹt đầu đọc và làm mòn rãnh kính nhanh chóng.

• Chọn hành trình dư: Hành trình thực tế của bàn máy không được vượt quá hành trình đo hiệu dụng của thước (470mm). Tốt nhất hành trình máy nên ngắn hơn thước khoảng 20 - 30mm để tránh đầu đọc đâm va vào hai đầu thành thước gây vỡ kính nội bộ.

• Hướng lắp đặt chống nước: Ưu tiên lắp đặt sao cho dải cao su chắn bụi hướng xuống dưới (hoặc quay vào trong). Tuyệt đối không lắp ngửa dải cao su lên trên vì nước làm mát và phoi tiện/phay sẽ đọng lại, thấm qua ron vào bên trong làm bẩn thước kính. Luôn luôn lắp thêm máng che bảo vệ (X-type cover) đi kèm.

• Vệ sinh đúng cách: Không dùng vòi xịt khí nén công suất cao thổi thẳng vào khe cao su của thước, áp lực khí có thể đẩy phoi mịn và nước lọt sâu vào trong gây xước bề mặt kính quang học.
