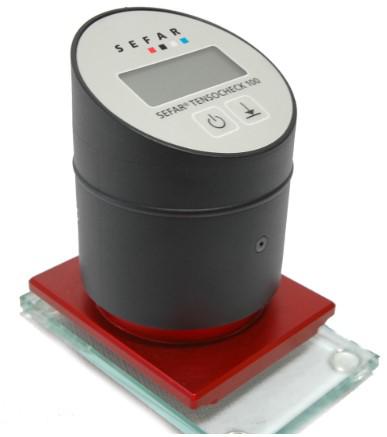

Thông số Máy đo lực căng Sefar CK100

• Thông số    Sefar CK100
• Thương hiệu    SEFAR
• Model    CK100
• Dòng sản phẩm    Tensocheck 100
• Loại thiết bị    Máy đo lực căng lưới in điện tử
• Đối tượng đo    Lưới in/lưới khuôn in
• Đơn vị đo    N/cm
• Dải đo    4–60 N/cm; một số phiên bản CK100 hỗ trợ đến 80 hoặc 100 N/cm
• Độ phân giải    0,2 N/cm dưới 30 N/cm; 0,5 N/cm trên 30 N/cm
• Màn hình    Màn hình số
• Kết nối    Bluetooth trên phiên bản CK100
• Nguồn điện    Pin 9 V (6LR61) theo thông tin cấu hình CK100
• Kích thước    80 × 95 × 115 mm

Điểm nổi trội

Đo chuyên dụng cho lực căng lưới in CK100 được thiết kế riêng cho việc kiểm tra độ căng của lưới trên khung in. Đây là thông số quan trọng trong in lưới vì lực căng ảnh hưởng trực tiếp đến khả năng tách lưới, độ ổn định của hình ảnh và tính lặp lại của quá trình in.

Hiển thị lực căng trực tiếp bằng N/cm Kết quả được hiển thị dưới dạng số với đơn vị N/cm, giúp người vận hành dễ dàng theo dõi và so sánh lực căng tại các vị trí khác nhau trên cùng một khung. Tài liệu về Tensocheck 100 cho biết màn hình có kích thước chữ khoảng 10 mm, thuận tiện quan sát trong quá trình kiểm tra.

Độ phân giải phù hợp với kiểm tra lưới Thiết bị có độ phân giải 0,2 N/cm ở vùng dưới 30 N/cm và 0,5 N/cm ở vùng trên 30 N/cm, đáp ứng nhu cầu kiểm tra lực căng trong nhiều quy trình chuẩn bị khuôn in.

Hỗ trợ kiểm soát độ đồng đều của lưới Người sử dụng có thể đo tại nhiều điểm trên cùng một khung để phát hiện sự chênh lệch lực căng. Việc kiểm tra này giúp đánh giá tình trạng căng lưới trước khi đưa khuôn vào sản xuất.

Thiết kế nhỏ gọn Với kích thước khoảng 80 × 95 × 115 mm, CK100 tương đối nhỏ gọn và thuận tiện để sử dụng tại khu vực chuẩn bị khuôn, phòng QC hoặc mang theo để kiểm tra nhiều khung khác nhau.

Có phiên bản hỗ trợ Bluetooth Điểm đáng chú ý của phiên bản CK100 là khả năng kết nối Bluetooth, giúp mở rộng khả năng truyền hoặc quản lý dữ liệu đo tùy theo cấu hình và hệ thống sử dụng.

Ứng dụng

Sefar CK100 chủ yếu được sử dụng trong lĩnh vực in lưới, in lụa và sản xuất khuôn in, cụ thể:

• Kiểm tra lực căng của lưới trên khung in.
• Kiểm tra độ đồng đều lực căng tại nhiều vị trí trên khung.
• Kiểm tra lưới sau khi căng bằng hệ thống cơ khí hoặc khí nén.
• Kiểm tra độ căng trước khi đưa khuôn vào sản xuất.
• Theo dõi sự thay đổi lực căng của lưới sau quá trình sử dụng.
• Kiểm soát chất lượng khuôn in trong bộ phận QA/QC.
• Kiểm tra lưới polyester, lưới kỹ thuật và các loại lưới phù hợp với phương pháp đo.
• Hỗ trợ thiết lập và duy trì điều kiện căng lưới ổn định cho quá trình in.

Lưu ý khi sử dụng

Cần xác định đúng dải đo của phiên bản CK100 trước khi sử dụng. Một số tài liệu thương mại ghi CK100 với các dải 4–60, 4–80 và 4–100 N/cm, trong khi Tensocheck 100 phổ biến có dải 4–60 N/cm. Không nên mặc định mọi CK100 đều có cùng giới hạn đo.

Đặt thiết bị đúng vị trí và đúng tư thế trên lưới. Không ấn thêm bằng tay vì có thể làm thay đổi điều kiện đo và dẫn đến kết quả không chính xác.

Không sử dụng thiết bị trên lưới bị rách, biến dạng nghiêm trọng hoặc bề mặt không phù hợp với phương pháp đo.

Nên đo nhiều điểm trên cùng một khung thay vì chỉ kiểm tra một vị trí. Một giá trị tại một điểm không phản ánh đầy đủ độ đồng đều lực căng của toàn bộ khung.

Cần kiểm tra và hiệu chuẩn định kỳ theo yêu cầu quản lý chất lượng. SEFAR có cung cấp calibration plate như một phụ kiện để kiểm tra định kỳ độ chính xác của Tensocheck.

Bảo quản máy ở nơi khô ráo, tránh va đập mạnh và tránh để thiết bị chịu tác động cơ học không cần thiết.
