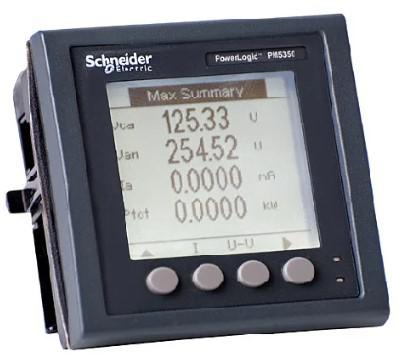

Thông số Đồng hồ đo Schneider METSEPM5350 96x96mm

• Loại thiết bị    Đồng hồ đo điện đa năng
• Kích thước mặt trước    96 × 96 mm
• Kích thước thân tham khảo    96 × 96 × 44 mm
• Màn hình    LCD đồ họa đơn sắc, 6 dòng
• Thông số đo    Dòng điện, điện áp, tần số, hệ số công suất, điện năng, công suất tác dụng, phản kháng và biểu kiến
• Dòng điện đầu vào định mức    1 A hoặc 5 A qua biến dòng
• Điện áp cấp nguồn    85–265 V AC hoặc 100–300 V DC
• Tần số mạng điện    50/60 Hz
• Dải tần số đo    45–70 Hz
• Truyền thông    RS485, Modbus RTU/ASCII
• Ngõ vào số    4
• Ngõ ra    2 ngõ ra rơ-le
• Tốc độ lấy mẫu    32 mẫu/chu kỳ
• Cấp chính xác điện năng tác dụng    0,5S theo tài liệu dòng sản phẩm
• Nhiệt độ vận hành   -25 đến +70°C

Điểm nổi bật của Schneider METSEPM5350

• Đo lường đa thông số: Theo dõi dòng điện, điện áp, tần số, hệ số công suất, điện năng và các đại lượng công suất trên cùng một thiết bị.

• Hỗ trợ giám sát chất lượng điện: Cung cấp thông tin về tổng độ méo hài điện áp, dòng điện (THD) và tổng độ méo nhu cầu dòng điện (TDD), hỗ trợ đánh giá chất lượng điện trong hệ thống.

• Tích hợp truyền thông RS485: Hỗ trợ Modbus RTU và Modbus ASCII, thuận tiện kết nối với PLC, hệ thống SCADA hoặc phần mềm quản lý năng lượng tương thích.

• Có ngõ vào và ngõ ra số: Cấu hình gồm 4 ngõ vào số và 2 ngõ ra rơ-le theo tài liệu kỹ thuật, hỗ trợ các chức năng giám sát trạng thái và cảnh báo tùy theo cách cài đặt.

• Thiết kế lắp tủ điện: Kích thước mặt trước 96 × 96 mm giúp bố trí trên các bảng điện và tủ điều khiển công nghiệp.

Ứng dụng của đồng hồ đo điện Schneider METSEPM5350

Schneider METSEPM5350 phù hợp với các hệ thống cần theo dõi điện năng và kiểm soát tình trạng vận hành của mạng điện.

• Nhà máy và xưởng sản xuất: Giám sát thông số điện của máy móc, dây chuyền sản xuất và các tủ phân phối điện.

• Tòa nhà thương mại: Theo dõi điện năng tiêu thụ tại các tầng, khu vực hoặc hệ thống phụ tải để hỗ trợ quản lý năng lượng.

• Tủ điện công nghiệp: Đo lường các thông số điện phục vụ kiểm tra, vận hành và bảo trì hệ thống phân phối điện.

• Hệ thống quản lý năng lượng: Truyền dữ liệu qua RS485 để tích hợp vào hệ thống giám sát tập trung, hỗ trợ phân tích xu hướng sử dụng điện.

• Giám sát chất lượng điện: Theo dõi các chỉ số méo hài và thiết lập cảnh báo phù hợp nhằm hỗ trợ phát hiện những dấu hiệu vận hành bất thường.

Những lưu ý khi sử dụng

• Chọn đúng tỷ số biến dòng và cấu hình đầu vào 1 A hoặc 5 A để bảo đảm kết quả đo chính xác.

• Không đấu trực tiếp mạch dòng điện vào đồng hồ nếu sơ đồ yêu cầu sử dụng biến dòng.

• Không để hở mạch thứ cấp của biến dòng khi sơ cấp đang có dòng điện; cần tuân thủ quy trình an toàn khi thao tác.

• Đấu nối đúng sơ đồ pha, thứ tự pha và cực tính của biến dòng để tránh sai lệch kết quả công suất, điện năng và hệ số công suất.

• Cài đặt đúng địa chỉ và thông số truyền thông RS485 khi kết nối với PLC hoặc hệ thống SCADA.

• Kiểm tra định kỳ đầu nối, dây dẫn và các thông số hiển thị để phát hiện sớm những bất thường.
