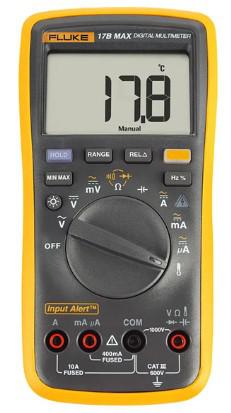

Thông số Đồng hồ Fluke 17B MAX-01

•  Loại thiết bị    Đồng hồ vạn năng kỹ thuật số
• Hiển thị    LCD, 6.000 counts
• Điện áp AC    Đến 1.000 V theo dải đo
• Điện áp DC    Đến 1.000 V theo dải đo
• Dòng điện AC/DC    Đến 10 A
• Điện trở    Đến 40 MΩ
• Điện dung    Đến 2.000 µF
• Tần số    10 Hz–100 kHz
• Đo nhiệt độ    Sử dụng cặp nhiệt điện loại K
• Kiểm tra diode    Có
• Kiểm tra thông mạch    Có, ngưỡng điển hình khoảng 70 Ω
• Chuẩn an toàn    CAT III 600 V
• Cấp bảo vệ vỏ    IP40
• Nguồn điện    2 pin AA
• Thời lượng pin    Tối thiểu khoảng 500 giờ theo điều kiện quy định
• Kích thước    183 × 91 × 49,5 mm
• Khối lượng  455 g

Điểm nổi bật của Fluke 17B MAX-01

• Đo đa dạng thông số điện: Hỗ trợ đo điện áp xoay chiều và một chiều, dòng điện, điện trở, điện dung, tần số, chu kỳ công tác và nhiệt độ bằng cặp nhiệt điện loại K.

• Màn hình LCD 6.000 counts: Hiển thị kết quả với độ phân giải phù hợp cho nhiều công việc kiểm tra điện thông thường.

• Cảnh báo đấu nối sai: Tính năng cảnh báo âm thanh và hình ảnh giúp người dùng phát hiện một số thao tác đấu nối không đúng, góp phần hạn chế nguy cơ làm hỏng cầu chì.

• Đo điện dung đến 2.000 µF: Hữu ích khi kiểm tra tụ điện trong các thiết bị điện và mạch điện tử.

• Hỗ trợ kiểm tra mạch điện tử: Có chức năng đo điện trở, kiểm tra thông mạch và kiểm tra diode, phục vụ việc xác định tình trạng linh kiện.

• Đạt chuẩn an toàn CAT III 600 V: Phù hợp với các phép đo trong phạm vi ứng dụng được quy định cho cấp an toàn này.

• Thiết kế cầm tay: Sử dụng pin AA, thuận tiện khi kiểm tra thiết bị tại hiện trường hoặc trong xưởng bảo trì.

Ứng dụng của đồng hồ Fluke 17B MAX-01

Thiết bị có thể được sử dụng trong nhiều công việc đo kiểm điện:

• Bảo trì hệ thống điện: Kiểm tra điện áp AC/DC, dòng điện và điện trở tại các mạch điện phù hợp.

• Sửa chữa thiết bị điện: Hỗ trợ kiểm tra nguồn cấp, dây dẫn, cầu chì và một số linh kiện điện.

• Kiểm tra mạch điện tử: Đo điện trở, điện áp, điện dung và kiểm tra diode trên bo mạch.

• Bảo trì hệ thống điều khiển: Kiểm tra các tín hiệu điện và linh kiện trong tủ điện, máy móc công nghiệp.

• Kiểm tra tụ điện: Đo điện dung để hỗ trợ đánh giá tình trạng tụ trong các thiết bị tương thích.

• Đo nhiệt độ: Sử dụng cặp nhiệt điện loại K để kiểm tra nhiệt độ tại vị trí cần đo trong phạm vi quy định.

Hướng dẫn sử dụng

• Kiểm tra trước khi đo: Kiểm tra vỏ máy, dây đo, đầu que đo và tình trạng pin. Không sử dụng nếu dây đo bị nứt, hở hoặc hư hỏng.

• Chọn đúng chức năng: Xoay núm chọn về chế độ đo điện áp, dòng điện, điện trở, điện dung hoặc nhiệt độ phù hợp.

• Cắm que đo đúng cổng: Que đen thường cắm vào cổng COM; que đỏ cắm vào cổng tương ứng với phép đo. Khi đo dòng điện, phải chọn đúng cổng dòng và giới hạn cho phép.

• Thực hiện phép đo: Đối với điện áp, kết nối que đo song song với điểm cần kiểm tra. Đối với dòng điện, phải mắc đồng hồ nối tiếp theo đúng quy trình và giới hạn của thiết bị.

• Đo điện trở hoặc điện dung: Ngắt nguồn mạch trước khi đo; xả điện tụ đúng quy trình để tránh làm hỏng đồng hồ hoặc gây nguy hiểm.

• Đọc kết quả và bảo quản: Ghi nhận giá trị đo, tắt máy sau khi sử dụng và bảo quản nơi khô ráo, tránh va đập mạnh.

Những lưu ý khi lựa chọn và sử dụng

• Không vượt quá giới hạn an toàn: Chuẩn CAT III 600 V không có nghĩa thiết bị phù hợp với mọi phép đo trên hệ thống điện áp cao. Cần đánh giá đúng vị trí đo và điều kiện quá áp.

• Không đo điện trở trên mạch đang có điện: Luôn ngắt nguồn và kiểm tra điện áp trước khi chuyển sang các chế độ đo điện trở, thông mạch hoặc điện dung.

• Chú ý cổng đo dòng: Cắm que đỏ ở cổng dòng rồi đặt trực tiếp hai que đo vào nguồn điện có thể gây ngắn mạch và làm hỏng cầu chì.

• Không nhầm với dòng có True RMS: Fluke 17B MAX không được trang bị chức năng True RMS; khi đo tín hiệu AC méo dạng, kết quả có thể không phù hợp nếu yêu cầu độ chính xác cao.
• Kiểm tra phụ kiện đi kèm: Nếu cần đo các chân linh kiện có khoảng cách nhỏ, nên xác nhận loại que đo trong bộ sản phẩm vì phụ kiện có thể khác nhau giữa các phiên bản.
