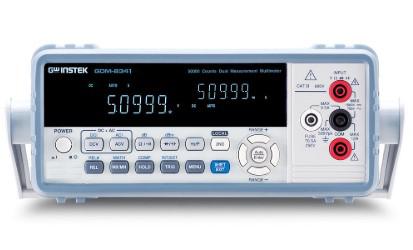

Thông số Đồng hồ vạn năng GW INSTEK GDM-8341

• Loại thiết bị    Đồng hồ vạn năng kỹ thuật số để bàn
• Hiển thị    VFD hai màu
• Số đếm    50.000 counts
• Độ chính xác DCV cơ bản    0,02%
• True RMS    AC, AC+DC
• Điện áp DC    500 mV – 1.000 V
• Điện áp AC    500 mV – 750 V
• Dòng điện    Nhiều thang đo, tối đa 10 A
• Điện trở    Nhiều thang đo, đến 50 MΩ
• Tần số    10 Hz – 1 MHz
• Chức năng hiển thị    Dual Measurement / Dual Display
• Chế độ thang đo    Auto / Manual
• Giao tiếp    USB Device
• Nguồn điện    AC 100/120/220/240 V ±10%, 50–60 Hz
• Công suất tiêu thụ    Tối đa 15 VA
• Kích thước    265 × 107 × 302 mm
• Khối lượng   2,9 kg

Điểm nổi trội

Hiển thị 50.000 counts Mức hiển thị 50.000 counts giúp GDM-8341 thể hiện các giá trị đo với độ phân giải tốt hơn nhiều dòng đồng hồ vạn năng phổ thông. Đây là ưu điểm quan trọng khi thực hiện các phép đo cần theo dõi sự thay đổi nhỏ của tín hiệu.

Độ chính xác điện áp DC cao GDM-8341 có độ chính xác cơ bản của phép đo điện áp DC khoảng 0,02%, phù hợp với các công việc đo kiểm trong phòng thí nghiệm, nghiên cứu, sản xuất và bảo trì thiết bị điện tử.

Ví dụ, thiết bị hỗ trợ các thang đo điện áp DC từ 500 mV đến 1.000 V, với độ phân giải tùy theo thang đo.

True RMS cho phép đo AC GDM-8341 hỗ trợ True RMS AC và AC+DC, giúp thiết bị phù hợp hơn khi đo những nguồn tín hiệu AC có dạng sóng phức tạp.

Đây là tính năng hữu ích trong quá trình kiểm tra nguồn điện, mạch điện tử, thiết bị công suất và các hệ thống mà dạng sóng thực tế có thể không phải sóng sin lý tưởng.

Đo hai đại lượng đồng thời Chức năng Dual Measurement/Dual Display cho phép hiển thị đồng thời hai kết quả đo, giúp người vận hành thuận tiện hơn khi cần quan sát mối quan hệ giữa các đại lượng điện trong cùng một quá trình kiểm tra.

Tốc độ đo linh hoạt GDM-8341 cho phép lựa chọn tốc độ đo, trong đó tốc độ tối đa đối với phép đo DCV đạt 40 readings/giây theo thông tin của hãng. Điều này hữu ích trong các phép kiểm tra cần theo dõi biến động của tín hiệu hoặc thực hiện nhiều lần đo liên tiếp.

Kết nối máy tính qua USB Giao tiếp USB Device là một ưu điểm đáng chú ý đối với môi trường sản xuất và phòng thí nghiệm. Thiết bị có thể kết nối với máy tính để phục vụ thu thập dữ liệu hoặc xây dựng hệ thống đo kiểm tự động.

Lưu ý rằng chức năng USB Host để lưu dữ liệu trực tiếp vào USB flash drive thuộc GDM-8342, không phải GDM-8341. Đây là điểm cần phân biệt khi mô tả hai model.

Các chức năng đo GDM-8341 thuộc dòng đồng hồ vạn năng đa chức năng, hỗ trợ nhiều phép đo phục vụ công việc điện – điện tử. Các nhóm phép đo chính gồm:

Điện áp DC: hỗ trợ thang đo từ 500 mV đến 1.000 V.

Điện áp AC: hỗ trợ các thang đo đến 750 V và sử dụng phương pháp True RMS.

Dòng điện DC/AC: hỗ trợ nhiều thang đo dòng, bao gồm các mức dòng nhỏ đến mức 10 A tùy phép đo và điều kiện sử dụng.

Điện trở: hỗ trợ nhiều thang đo, từ điện trở thấp đến mức điện trở cao, phục vụ kiểm tra linh kiện và mạch điện.

Tần số và chu kỳ: thiết bị hỗ trợ đo tần số trong phạm vi đến khoảng 1 MHz theo cấu hình kỹ thuật của dòng GDM-834x.

Ngoài ra, dòng GDM-834x có các chức năng đo điện dung và một số chức năng bổ trợ. Riêng đo nhiệt độ bằng thermocouple là chức năng của GDM-8342, vì vậy không nên ghi chức năng đo nhiệt độ vào thông số của GDM-8341.

Ứng dụng của GW INSTEK GDM-8341

Phòng thí nghiệm điện – điện tử GDM-8341 phù hợp cho các phép đo kiểm tra linh kiện, mạch điện tử, nguồn DC, nguồn AC và các thiết bị điện tử cần độ phân giải tốt.

Kiểm tra thiết bị trong sản xuất Thiết bị có thể sử dụng tại các trạm kiểm tra chất lượng để xác nhận các thông số điện của sản phẩm trước khi xuất xưởng.

Bảo trì máy móc và thiết bị Kỹ thuật viên có thể sử dụng GDM-8341 để kiểm tra nguồn cấp, điện áp, dòng điện, điện trở và tín hiệu trong quá trình chẩn đoán sự cố.

Hệ thống đo kiểm tự động Thông qua giao tiếp USB, GDM-8341 có thể được kết nối với máy tính để phục vụ thu thập dữ liệu và xây dựng các quy trình đo kiểm có tính tự động hóa. GW INSTEK cũng cung cấp phần mềm và driver liên quan cho dòng GDM-834x.

Đào tạo và nghiên cứu Thiết bị phù hợp với các phòng thực hành điện – điện tử, trường kỹ thuật và các cơ sở nghiên cứu cần một đồng hồ vạn năng để bàn có nhiều chức năng.

Hướng dẫn sử dụng cơ bản

Trước khi đo, người sử dụng cần xác định đúng đại lượng cần kiểm tra và lựa chọn chức năng đo tương ứng. Với chế độ Auto Range, thiết bị có thể tự lựa chọn thang đo phù hợp; trong những trường hợp cần kiểm soát chính xác phạm vi đo, có thể chuyển sang Manual Range.

Khi đo điện áp, que đo phải được mắc song song với điểm cần kiểm tra. Khi đo dòng điện, phải mắc đồng hồ nối tiếp trong mạch và lựa chọn đúng cổng đo cũng như giới hạn dòng.

Đối với phép đo điện trở, điện dung hoặc kiểm tra diode, cần đảm bảo mạch được ngắt nguồn trước khi thực hiện phép đo để tránh gây hư hỏng thiết bị hoặc cho kết quả không chính xác.

Sau khi hoàn thành công việc, nên đưa thiết bị về trạng thái phù hợp, tháo que đo và bảo quản ở môi trường khô ráo, sạch sẽ.

Các lưu ý khi sử dụng

Không vượt quá giới hạn đầu vào của từng chức năng đo. Đặc biệt, không sử dụng thang đo dòng điện để đo trực tiếp một nguồn điện áp.

Cần lựa chọn đúng đầu vào và phạm vi đo trước khi kết nối với mạch. Việc đấu nhầm cổng đo dòng vào nguồn điện áp có thể gây nguy hiểm và làm hỏng thiết bị.

Khi đo điện áp cao, người sử dụng cần tuân thủ đầy đủ quy trình an toàn điện và sử dụng thiết bị bảo hộ phù hợp.

Không thực hiện phép đo điện trở, điện dung hoặc diode trên mạch đang cấp điện.

Để duy trì độ chính xác, nên thực hiện kiểm tra và hiệu chuẩn thiết bị theo chu kỳ phù hợp với tần suất sử dụng và yêu cầu của hệ thống quản lý chất lượng.

Đồng hồ vạn năng GW INSTEK GDM-8341 là thiết bị phù hợp với phòng thí nghiệm, kiểm tra chất lượng sản phẩm, bảo trì thiết bị điện – điện tử và các ứng dụng đo kiểm có yêu cầu cao hơn đồng hồ vạn năng phổ thông.
