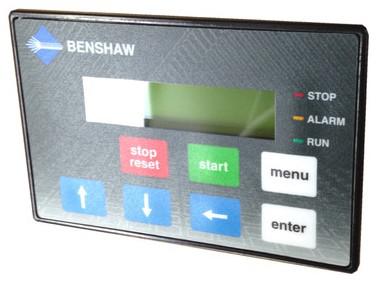

Thông số Bảng điều khiển Benshaw KPMX3SLCD

• Thương hiệu: Benshaw
• Model: KPMX3SLCD
• Loại: Màn hình LCD và bàn phím điều khiển từ xa
• Dòng tương thích: Benshaw MX³ RediStart
• Kích thước: khoảng 63 × 101 mm
• Kiểu lắp đặt: Lắp trên cửa tủ điện
• Giao tiếp: RJ45
• Cáp kết nối: Cáp hiển thị dạng thẳng
• Chiều dài cáp tùy chọn: khoảng 1 m hoặc 2 m
• Cấp bảo vệ: NEMA 13/IP65 khi lắp đặt đúng quy định của nhà sản xuất
• Phiên bản: LCD nhỏ
• Mã màn hình lớn tương ứng: KPMX3LLCD

Điểm nổi trội

Màn hình điều khiển từ xa tiện lợi

Ưu điểm lớn nhất của KPMX3SLCD là khả năng đưa giao diện điều khiển ra bên ngoài tủ điện. Người vận hành có thể quan sát và thao tác với hệ thống mà không phải thường xuyên mở cửa tủ.

Điều này đặc biệt hữu ích trong các dây chuyền công nghiệp, nơi việc mở tủ nhiều lần có thể gây bất tiện và làm tăng nguy cơ tiếp xúc với các thiết bị điện bên trong.

Thiết kế nhỏ gọn

Với kích thước khoảng 63 × 101 mm, KPMX3SLCD phù hợp với những tủ điện có diện tích mặt cửa hạn chế. Đây cũng là điểm khác biệt so với phiên bản màn hình lớn KPMX3LLCD có kích thước khoảng 77 × 127 mm.

Kết nối đơn giản

Thiết bị sử dụng kết nối RJ45 với cáp hiển thị chuyên dụng, giúp việc đưa màn hình từ bộ điều khiển MX³ ra cửa tủ tương đối thuận tiện.

Khả năng bảo vệ tốt

Khi được lắp đặt đúng với gioăng và phương pháp cố định theo hướng dẫn, màn hình có cấp bảo vệ NEMA 13/IP65, phù hợp với nhiều môi trường công nghiệp.

Phụ kiện chính hãng dễ xác định

Benshaw liệt kê rõ KPMX3SLCD là LCD Display – small, giúp việc xác định phụ tùng thay thế thuận tiện hơn. Cáp hiển thị cũng có mã riêng, giúp lựa chọn phụ kiện phù hợp khi bảo trì.

Ứng dụng

Benshaw KPMX3SLCD phù hợp với các hệ thống sử dụng bộ điều khiển MX³ RediStart, chẳng hạn:

• Tủ điều khiển động cơ công nghiệp
• Tủ khởi động mềm
• Tủ MCC
• Hệ thống bơm công nghiệp
• Hệ thống quạt
• Băng tải
• Máy nén
• Máy nghiền
• Hệ thống xử lý vật liệu
• Dây chuyền sản xuất tự động
• Hệ thống động cơ cần giám sát và điều khiển từ bên ngoài tủ

Thiết bị cũng có thể được sử dụng như phụ tùng thay thế cho màn hình KPMX3SLCD bị hỏng hoặc xuống cấp trong hệ thống MX³ tương thích.

Hướng dẫn sử dụng

Trước khi lắp đặt, cần xác định bộ điều khiển bên trong tủ là phiên bản MX³ tương thích với KPMX3SLCD.

Tiến hành lắp gioăng vào màn hình, sau đó đưa màn hình qua vị trí khoét trên cửa tủ. Đặt các kẹp cố định vào đúng vị trí và siết vừa đủ để màn hình được giữ chắc chắn. Theo hướng dẫn Benshaw, mô-men siết kẹp khoảng 0,7 Nm.

Tiếp theo, kết nối một đầu cáp hiển thị vào cổng RJ45 trên bộ điều khiển MX³ và đầu còn lại vào màn hình KPMX3SLCD. Benshaw yêu cầu sử dụng cáp thẳng cho kết nối màn hình từ xa.

Sau khi hoàn thành đấu nối, cấp nguồn cho hệ thống và kiểm tra màn hình. Nếu màn hình hiển thị bình thường, tiến hành kiểm tra các phím và chức năng điều khiển.

Các lưu ý khi sử dụng

• Cần xác nhận chính xác model KPMX3SLCD trước khi thay thế. Không nên nhầm với KPMX3LLCD vì hai loại có kích thước khác nhau.
• Nên sử dụng đúng cáp hiển thị tương thích. Benshaw liệt kê các cáp với chiều dài khoảng 1 m và 2 m cho hệ thống này.
• Khi lắp đặt, cần đảm bảo gioăng được đặt đúng vị trí và các kẹp được siết đúng mức. Lắp sai có thể ảnh hưởng đến khả năng bảo vệ của màn hình.
• Không đấu nối hoặc tháo cáp khi hệ thống đang mang điện nếu chưa thực hiện quy trình cô lập nguồn điện an toàn.
• Không kéo, bẻ gập quá mức hoặc để cáp tín hiệu chịu lực cơ học trong quá trình lắp đặt.
• Nếu màn hình không hoạt động, nên kiểm tra lần lượt nguồn của bộ điều khiển, cáp RJ45, đầu nối và màn hình trước khi thay thế toàn bộ thiết bị.
• Đối với môi trường nhiều bụi, hơi ẩm hoặc rung động, cần kiểm tra định kỳ tình trạng gioăng và vị trí lắp đặt để duy trì khả năng bảo vệ của thiết bị.

Với vai trò là giao diện vận hành từ xa, KPMX3SLCD giúp người dùng theo dõi và thao tác với hệ thống điều khiển động cơ thuận tiện hơn, giảm nhu cầu mở tủ điện trong quá trình vận hành. Đây là lựa chọn phù hợp cho các tủ khởi động mềm, tủ MCC và dây chuyền công nghiệp sử dụng bộ điều khiển Benshaw.
