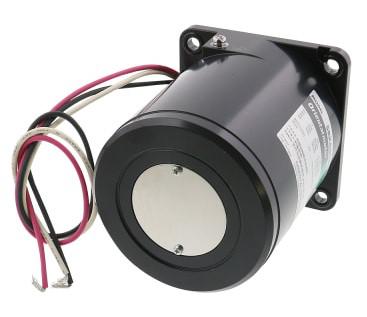

Động cơ Oriental Motor 4RK25GN-CW2TJ là động cơ AC đảo chiều thuộc dòng World K Series của Oriental Motor, được thiết kế cho các hệ thống tự động hóa cần chuyển đổi nhanh giữa chiều quay thuận và chiều quay ngược.


Thông số Động cơ Oriental Motor 4RK25GN-CW2T

• Thương hiệu: Oriental Motor
• Model: 4RK25GN-CW2TJ
• Loại động cơ: Động cơ AC đảo chiều
• Dòng sản phẩm: World K Series
• Công suất: 25W
• Nguồn điện: 1 pha 200V AC
• Tần số: 50/60Hz
• Cỡ khung: 80mm
• Kiểu động cơ: Reversible Motor
• Hộp số: Dòng GN
• Kiểu kết nối: Dây dẫn
• Tụ điện: CH30BFAUL
• Bảo vệ quá nhiệt: Thermal protector tích hợp, tự động phục hồi đối với dòng công suất tương ứng
• Cấp cách điện: Class 130 (B)
• Độ ẩm môi trường: tối đa 85%, không ngưng tụ
• Nhiệt độ môi trường: tùy điện áp sử dụng, khoảng -10 đến 40/50°C.



Điểm nổi trội

Khả năng đảo chiều

Điểm nổi bật nhất của 4RK25GN-CW2TJ là khả năng quay thuận và quay ngược, rất phù hợp với các cơ cấu cần thay đổi hướng chuyển động trong quá trình vận hành.

Động cơ có thể được sử dụng cho các cơ cấu kéo – đẩy, cấp liệu, cuốn – nhả vật liệu hoặc những máy cần điều chỉnh hướng quay thường xuyên.

Công suất 25W phù hợp cơ cấu truyền động nhỏ

Với công suất 25W, động cơ phù hợp với các máy móc và cơ cấu tự động hóa không yêu cầu công suất quá lớn nhưng cần chuyển động ổn định và chính xác.

Khi kết hợp với hộp số GN, mô-men xoắn đầu ra có thể được tăng lên đáng kể để đáp ứng yêu cầu của từng cơ cấu.

Hộp số GN tiện dụng

Phiên bản 4RK25GN-CW2TJ được thiết kế để kết hợp với gearhead dòng GN, giúp người dùng lựa chọn tỷ số truyền phù hợp với tốc độ và mô-men xoắn mong muốn.

Ví dụ, phiên bản hộp số tỷ số truyền 25:1 có tốc độ đầu ra khoảng 60 vòng/phút ở 50Hz và 72 vòng/phút ở 60Hz, đồng thời mô-men xoắn định mức khoảng 3,7 N·m ở 50Hz và 3,1 N·m ở 60Hz.

Thiết kế nhỏ gọn

Cỡ khung 80mm giúp động cơ dễ bố trí trong các máy tự động hóa có không gian lắp đặt hạn chế. Đây là một ưu điểm đáng chú ý đối với các thiết bị như máy đóng gói, máy cấp liệu và cơ cấu vận chuyển.

Bảo vệ quá nhiệt

Các phiên bản động cơ công suất từ 6W trở lên trong dòng này được trang bị bộ bảo vệ nhiệt tích hợp, giúp giảm nguy cơ hư hỏng khi động cơ hoạt động trong điều kiện nhiệt độ bất thường. Bộ bảo vệ có cơ chế tự động phục hồi sau khi nhiệt độ giảm xuống mức phù hợp.

Ứng dụng

Oriental Motor 4RK25GN-CW2TJ có thể được sử dụng trong nhiều hệ thống tự động hóa như:

• Máy đóng gói
• Máy dán nhãn
• Máy cấp liệu
• Máy vận chuyển sản phẩm
• Băng tải nhỏ
• Máy cuốn và nhả vật liệu
• Cơ cấu kéo vật liệu
• Cơ cấu đảo chiều
• Máy in
• Máy gia công tự động
• Thiết bị phân loại sản phẩm
• Máy lắp ráp
• Máy bán hàng tự động
• Cơ cấu mở – đóng tự động
• Thiết bị xử lý vật liệu

Động cơ đặc biệt thích hợp với những cơ cấu cần tốc độ ổn định, kết cấu nhỏ gọn và khả năng đảo chiều.

Hướng dẫn sử dụng

Khi lắp đặt, cần xác định đúng điện áp nguồn và loại tụ điện dành cho model 4RK25GN-CW2TJ. Theo tài liệu Oriental Motor, model này sử dụng tụ CH30BFAUL.

Động cơ nên được cố định chắc chắn vào bề mặt lắp đặt. Khi kết hợp với hộp số GN, cần lựa chọn đúng hộp số tương thích với motor và đảm bảo các vị trí lắp ghép được căn chỉnh chính xác.

Để đảo chiều động cơ, cần sử dụng mạch điều khiển phù hợp với động cơ đảo chiều AC. Không nên thay đổi chiều quay một cách tùy tiện khi động cơ đang quay ở tốc độ cao; cần tuân thủ sơ đồ đấu dây và hướng dẫn của Oriental Motor.

Khi sử dụng liên tục, cần đảm bảo động cơ có điều kiện tản nhiệt thích hợp để hạn chế nhiệt độ tăng cao.

Các lưu ý khi sử dụng

• Kiểm tra chính xác nguồn điện 1 pha 200V AC trước khi đấu nối.
• Sử dụng đúng tụ điện theo model được nhà sản xuất quy định.
• Không vận hành động cơ vượt quá tải cho phép.
• Không tự ý thay đổi thông số điện của động cơ.
• Khi kết hợp hộp số GN, cần kiểm tra đúng tỷ số truyền và mô-men xoắn yêu cầu.
• Đảm bảo trục động cơ và trục tải được lắp đồng tâm, tránh gây tải ngang quá mức.
• Không để động cơ làm việc trong môi trường có nước, dầu hoặc bụi vượt quá cấp bảo vệ cho phép.
• Đảm bảo thông thoáng khu vực xung quanh động cơ để hỗ trợ tản nhiệt.
• Khi bảo trì hoặc đấu dây, cần ngắt hoàn toàn nguồn điện.
• Không đảo chiều liên tục với tần suất vượt quá khả năng thiết kế của hệ thống.
• Nếu động cơ xuất hiện tiếng ồn, rung mạnh, nóng bất thường hoặc giảm mô-men xoắn, cần dừng máy để kiểm tra.
