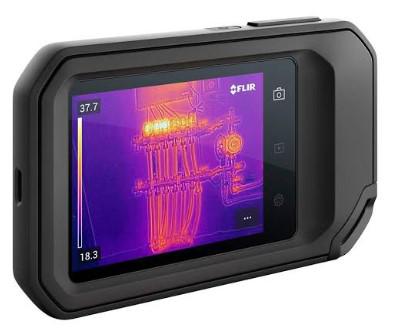

Thông số Camera chụp ảnh nhiệt FLIR C5

• Thương hiệu: FLIR
• Model: C5
• Loại thiết bị: Camera chụp ảnh nhiệt cầm tay
• Độ phân giải ảnh nhiệt: 160 × 120 pixel
• Camera kỹ thuật số: 5 MP
• Độ nhạy nhiệt: <70 mK
• Dải đo nhiệt độ: -20 đến 400°C
• Độ chính xác: ±3°C trong khoảng 0–100°C; ±3% trong khoảng 100–400°C, theo điều kiện thử nghiệm của nhà sản xuất
• Tần số hình ảnh: 8,7 Hz
• Dải phổ: 8–14 µm
• Chế độ hình ảnh: Ảnh hồng ngoại, ảnh thường, MSX và Picture-in-Picture
• Khoảng cách lấy nét nhiệt tối thiểu: 0,1 m
• Màn hình: Cảm ứng điện dung
• Bộ nhớ: Lưu được hơn 5.000 ảnh
• Kết nối: Wi-Fi, Bluetooth và USB-C
• Thời lượng pin: khoảng 4 giờ
• Thời gian sạc: khoảng 2 giờ
• Pin: Lithium-ion tích hợp
• Cấp bảo vệ: IP54
• Khả năng chịu rơi: khoảng 2 m
• Kích thước: khoảng 138 × 84 × 24 mm
• Trọng lượng: thiết kế dạng camera bỏ túi.

Điểm nổi trội

Hình ảnh nhiệt rõ ràng

Độ phân giải 160 × 120 pixel giúp FLIR C5 tạo ra hình ảnh nhiệt đủ chi tiết cho nhiều công việc kiểm tra và bảo trì. Thiết bị có thể phát hiện sự chênh lệch nhiệt độ trên các bề mặt, từ đó hỗ trợ nhận biết những khu vực có nguy cơ phát sinh sự cố.

Công nghệ MSX® hỗ trợ xác định vị trí

MSX® là một trong những tính năng đáng chú ý của FLIR C5. Công nghệ này bổ sung các đường nét trực quan từ camera thường lên ảnh nhiệt, giúp người dùng dễ xác định dây dẫn, cạnh thiết bị, đường ống hoặc các chi tiết cơ khí đang được kiểm tra.

Đo nhiệt độ trong phạm vi rộng

FLIR C5 có dải đo từ -20 đến 400°C, phù hợp với nhiều công việc kiểm tra nhiệt trong công nghiệp. Máy có thể phát hiện các điểm nóng trên thiết bị điện hoặc các khu vực có nhiệt độ bất thường trên máy móc.

Kết hợp ảnh nhiệt và ảnh thường

Ngoài camera hồng ngoại, C5 còn được trang bị camera kỹ thuật số 5 MP. Người dùng có thể lựa chọn ảnh nhiệt, ảnh thường, MSX hoặc chế độ Picture-in-Picture tùy nhu cầu kiểm tra.

Kết nối Wi-Fi và FLIR Ignite

Một ưu điểm rất hữu ích khi làm việc hiện trường là khả năng kết nối Wi-Fi và tải hình ảnh trực tiếp lên FLIR Ignite. Hình ảnh có thể được lưu trữ, sắp xếp, sao lưu và chia sẻ để phục vụ báo cáo kiểm tra hoặc bảo trì.

Thiết kế chắc chắn

FLIR C5 có cấp bảo vệ IP54 chống bụi và nước theo điều kiện quy định, đồng thời được thiết kế chịu được rơi từ độ cao khoảng 2 m. Điều này giúp máy phù hợp hơn với môi trường làm việc hiện trường so với các thiết bị chụp ảnh thông thường.

Ứng dụng

FLIR C5 có thể được sử dụng trong nhiều công việc kiểm tra và bảo trì như:

• Kiểm tra tủ điện và bảng điện
• Phát hiện điểm nóng trên cầu dao, aptomat
• Kiểm tra dây dẫn và đầu nối điện
• Kiểm tra động cơ điện
• Kiểm tra vòng bi và ổ trục
• Kiểm tra máy bơm
• Kiểm tra máy móc công nghiệp
• Kiểm tra hệ thống HVAC
• Phát hiện bất thường trên đường ống
• Kiểm tra rò rỉ nhiệt
• Kiểm tra hệ thống sưởi
• Kiểm tra cách nhiệt công trình
• Phát hiện các khu vực thất thoát nhiệt
• Kiểm tra bảo trì phòng ngừa
• Ghi nhận hình ảnh phục vụ báo cáo kỹ thuật

FLIR đặc biệt giới thiệu C5 cho các công việc tìm cầu chì nóng, vấn đề đường ống, rò rỉ không khí và các lỗi tiềm ẩn mà mắt thường khó nhận biết.

Hướng dẫn sử dụng

Trước khi kiểm tra, bật máy và lựa chọn chế độ hình ảnh phù hợp. Có thể sử dụng ảnh nhiệt thuần túy hoặc chế độ MSX để dễ xác định vị trí cần kiểm tra.

Hướng camera về đối tượng cần đo và quan sát sự phân bố nhiệt trên màn hình. FLIR C5 hỗ trợ 1-Touch Level/Span, giúp điều chỉnh độ tương phản hình ảnh nhiệt nhanh để làm nổi bật các khu vực có sự khác biệt nhiệt độ.

Khi phát hiện điểm nhiệt bất thường, người dùng có thể lưu hình ảnh vào bộ nhớ trong. Hình ảnh được lưu dưới dạng JPEG và có kèm dữ liệu đo 14-bit, thuận tiện cho việc lưu trữ và phân tích.

Sau khi hoàn thành kiểm tra, hình ảnh có thể được truyền qua Wi-Fi và quản lý trên FLIR Ignite để lập báo cáo, lưu hồ sơ bảo trì hoặc chia sẻ với khách hàng và bộ phận kỹ thuật.

Các lưu ý khi sử dụng

• Cần lưu ý rằng camera nhiệt không đo nhiệt độ xuyên qua vật thể. Máy xác định nhiệt độ bề mặt dựa trên bức xạ hồng ngoại, vì vậy vật liệu, độ phát xạ và điều kiện môi trường có thể ảnh hưởng đến kết quả.
• Đối với bề mặt kim loại sáng bóng hoặc có độ phản xạ cao, nên thiết lập emissivity phù hợp và cân nhắc nhiệt độ biểu kiến phản xạ để nâng cao độ chính xác. FLIR C5 hỗ trợ hiệu chỉnh độ phát xạ và bù nhiệt độ khí quyển.
• Không nên hướng camera trực tiếp vào nguồn nhiệt vượt quá giới hạn đo của thiết bị.
• Khi đo các linh kiện điện đang mang điện, cần tuân thủ đầy đủ quy trình an toàn điện và giữ khoảng cách an toàn. Camera nhiệt chỉ hỗ trợ quan sát, không thay thế các quy trình kiểm tra điện chuyên dụng.
• Nên giữ ống kính sạch và tránh va đập mạnh vào khu vực cảm biến.
• Sau khi sử dụng, bảo quản máy ở nơi khô ráo, tránh nhiệt độ và độ ẩm vượt quá giới hạn mà nhà sản xuất quy định.
