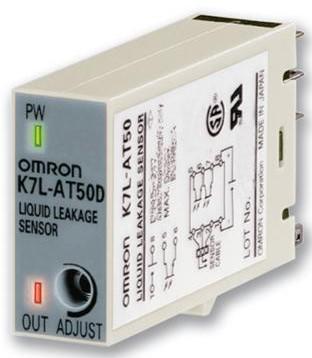

Thông số Bộ khuếch đại cảm biến Omron K7L-AT50

• Thương hiệu: Omron
• Model: K7L-AT50
• Loại thiết bị: Bộ khuếch đại cảm biến rò rỉ chất lỏng
• Nguồn cấp: 12–24 VDC
• Dải điện áp cho phép: 10–30 VDC
• Phương pháp phát hiện: Điện trở giữa các điện cực
• Dải điện trở phát hiện: Có thể điều chỉnh theo nhiều phạm vi
• Phạm vi phát hiện: đến khoảng 50 MΩ tùy cài đặt
• Các dải cảm biến: 0–250 kΩ, 0–600 kΩ, 0–5 kΩ và 0–50 kΩ
• Điều chỉnh độ nhạy: Núm ADJUST kết hợp DIP switch
• Đầu ra: Transistor open-collector
• Tải đầu ra: tối đa 30 VDC, 100 mA
• Thời gian đáp ứng: tối đa khoảng 800 ms
• Công suất tiêu thụ: tối đa khoảng 1 W
• Nhiệt độ môi trường hoạt động: -10 đến 55°C
• Độ ẩm môi trường: 45–85% RH
• Khoảng cách kết nối: cáp tối đa khoảng 50 m, tùy điều kiện cáp và cảm biến
• Khối lượng: khoảng 14 g.

Điểm nổi trội

Khả năng phát hiện chất lỏng có điện trở cao

Một trong những ưu điểm đáng chú ý của K7L-AT50 là khả năng phát hiện chất lỏng có trở kháng lên tới khoảng 50 MΩ. Điều này giúp thiết bị có thể sử dụng với nhiều loại chất lỏng mà các hệ thống phát hiện rò rỉ thông thường khó nhận biết, bao gồm một số chất lỏng có độ dẫn điện thấp.

Nhiều phạm vi phát hiện

K7L-AT50 cung cấp nhiều dải điện trở phát hiện, cho phép điều chỉnh độ nhạy phù hợp với đặc tính của từng loại chất lỏng.

Người dùng có thể lựa chọn phạm vi bằng DIP switch, sau đó tinh chỉnh ngưỡng phát hiện bằng núm ADJUST trên thiết bị.

Phương pháp phát hiện AC

Thiết bị sử dụng tín hiệu AC bên trong để phát hiện chất lỏng. Phương pháp này giúp hạn chế hiện tượng ăn mòn điện cực, góp phần nâng cao độ ổn định và tuổi thọ của hệ thống cảm biến.

Khả năng chống nhiễu tốt

K7L-AT50 được tích hợp mạch khử nhiễu, kết hợp với cáp 3 lõi để nâng cao khả năng chống nhiễu trong môi trường công nghiệp. Đây là ưu điểm quan trọng khi cảm biến được lắp đặt gần động cơ, biến tần, thiết bị đóng cắt hoặc các nguồn nhiễu điện khác.

Thiết kế nhỏ gọn

Bộ khuếch đại có kích thước nhỏ và trọng lượng chỉ khoảng 14 g, thuận tiện khi lắp đặt trong tủ điều khiển hoặc các vị trí có không gian hạn chế.

Có thể sử dụng nhiều kênh

Mạch nguồn và mạch cảm biến được thiết kế có khả năng cách ly, cho phép bố trí nhiều bộ K7L tại cùng một khu vực mà vẫn duy trì khả năng hoạt động ổn định.

Ứng dụng

Omron K7L-AT50 phù hợp với các hệ thống cần phát hiện rò rỉ chất lỏng, nước hoặc hóa chất như:

• Giám sát rò rỉ nước trong nhà máy
• Phát hiện nước rò rỉ dưới sàn
• Giám sát rò rỉ quanh đường ống
• Bồn chứa và hệ thống cấp thoát chất lỏng
• Thiết bị xử lý hóa chất
• Hệ thống sản xuất chất bán dẫn
• Thiết bị làm sạch công nghiệp
• Hệ thống xử lý nước
• Dây chuyền sản xuất thực phẩm
• Thiết bị và tủ máy cần cảnh báo rò rỉ
• Khu vực có nguy cơ ngưng tụ nước
• Hệ thống giám sát chất lỏng trong nhà máy tự động hóa

Omron cho biết dòng K7L có thể được sử dụng từ các hệ thống sản xuất bán dẫn đến thiết bị chế biến thực phẩm, nhờ khả năng kết hợp với các loại sensing band có khả năng chống hóa chất.

Cảm biến sử dụng cùng K7L-AT50

K7L-AT50 cần kết hợp với cảm biến phù hợp để hoàn thiện hệ thống phát hiện rò rỉ. Một số lựa chọn trong dòng sản phẩm Omron gồm:

• F03-15
• F03-16PE
• F03-16PT
• F03-16SF
• F03-16SFC
• F03-16PS
• F03-16PS-F

Tùy vị trí và loại chất lỏng cần phát hiện, có thể lựa chọn băng cảm biến để giám sát một khu vực dài hoặc cảm biến điểm cho một vị trí cụ thể.

Hướng dẫn sử dụng

• Trước khi lắp đặt, cần xác định loại chất lỏng cần phát hiện và lựa chọn sensing band hoặc point sensor tương thích.
• Lắp cảm biến tại vị trí có nguy cơ xuất hiện chất lỏng, chẳng hạn bên dưới đường ống, van, bồn chứa, máy móc hoặc khu vực dễ xảy ra rò rỉ.
• Kết nối cảm biến với K7L-AT50 bằng loại cáp phù hợp. Omron cho phép khoảng cách kết nối lên tới khoảng 50 m trong điều kiện sử dụng loại cáp và sensing band được quy định.
• Tiếp theo cấp nguồn 12–24 VDC cho bộ khuếch đại. Chọn phạm vi phát hiện bằng DIP switch rồi điều chỉnh ngưỡng bằng núm ADJUST nếu cần.
• Đầu ra transistor của K7L-AT50 có thể kết nối với PLC, relay, bộ điều khiển hoặc hệ thống cảnh báo để thực hiện các chức năng như phát tín hiệu cảnh báo, dừng thiết bị hoặc kích hoạt hệ thống xử lý sự cố.

Các lưu ý khi sử dụng

Cần lựa chọn đúng loại sensing band theo chất lỏng cần phát hiện. Đặc biệt với hóa chất, cần kiểm tra khả năng tương thích hóa học của vật liệu cảm biến trước khi sử dụng.

• Không cấp nguồn vượt quá giới hạn cho phép. K7L-AT50 sử dụng nguồn danh định 12–24 VDC, với phạm vi cho phép 10–30 VDC.
• Không lắp bộ khuếch đại tại vị trí có nguy cơ tiếp xúc trực tiếp với chất lỏng. Cần bố trí K7L trong tủ hoặc vị trí khô ráo, trong khi sensing band được đưa tới khu vực cần giám sát.
• Khi điều chỉnh độ nhạy, cần lựa chọn phạm vi phù hợp với đặc tính của chất lỏng. Cài đặt quá nhạy có thể dẫn tới cảnh báo không cần thiết, trong khi cài đặt quá thấp có thể khiến hệ thống khó phát hiện rò rỉ.
• Nên kiểm tra định kỳ cảm biến và đường dây để đảm bảo không bị đứt, oxy hóa hoặc hư hỏng cơ học.
• Nếu cần chức năng phát hiện đứt dây cảm biến, nên lựa chọn phiên bản thuộc dòng K7L-AT50D/AT50DP thay vì K7L-AT50 tiêu chuẩn. Omron phân biệt rõ các model có chức năng phát hiện đứt dây trong dòng sản phẩm này.

Bộ khuếch đại cảm biến Omron K7L-AT50 là giải pháp chuyên dụng để xây dựng hệ thống phát hiện rò rỉ chất lỏng trong công nghiệp. Với thiết kế nhỏ gọn và khả năng kết nối với nhiều loại băng cảm biến/cảm biến điểm Omron, K7L-AT50 phù hợp cho nhà máy sản xuất, hệ thống đường ống, bồn chứa, thiết bị bán dẫn, dây chuyền thực phẩm và các khu vực cần cảnh báo sớm nguy cơ rò rỉ nước hoặc hóa chất.
