Nguyên lý hoạt động

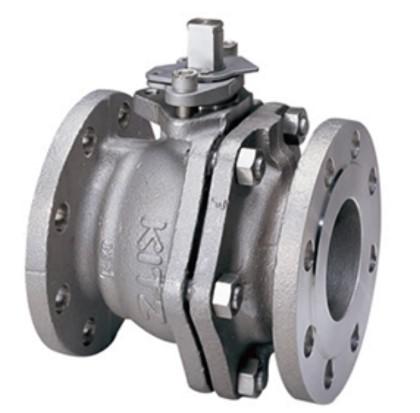

Van bi Kitz 150UTB hoạt động dựa trên nguyên lý xoay bi hình cầu để điều khiển dòng chảy.

• Vị trí Mở (Open): Khi tay gạt được xoay sao cho lỗ xuyên tâm của bi van thẳng hàng với đường ống, môi chất có thể tự do đi qua van. Đây là thiết kế Full Bore (Full Port), nghĩa là đường kính lỗ bi bằng hoặc gần bằng đường kính trong của đường ống, giúp giảm thiểu tổn thất áp suất và duy trì lưu lượng tối đa.
• Vị trí Đóng (Closed): Khi tay gạt được xoay 90∘ so với vị trí mở (vuông góc với đường ống), phần bề mặt rắn của bi sẽ chặn hoàn toàn dòng chảy. Vòng đệm làm kín (PTFE seats) ép sát vào bi, tạo ra một lớp đệm kín ngăn không cho môi chất rò rỉ qua van.

Vì hành trình đóng/mở chỉ là 90∘, van bi được xếp vào loại van đóng mở nhanh (Quarter-turn valve).


 Ưu điểm nổi bật trong ngành cơ khí

1. Độ bền và khả năng chống ăn mòn cao: Vật liệu thép không gỉ (Inox 304/316) giúp van chống chịu tốt trong các môi trường ăn mòn như nước, hóa chất nhẹ, khí, dầu, gas và hơi nóng. Điều này kéo dài tuổi thọ của van và giảm chi phí bảo trì.
2. Khả năng đóng mở nhanh và đáng tin cậy: Với hành trình 90∘, van bi cho phép đóng/mở dòng chảy một cách nhanh chóng và hiệu quả, giảm thiểu thời gian thao tác.
3. Độ kín khít cao: Vòng đệm PTFE ôm sát bi van, đảm bảo độ kín tuyệt đối khi van đóng, ngăn ngừa rò rỉ môi chất, điều này rất quan trọng trong các hệ thống yêu cầu an toàn và tránh thất thoát.
4. Tổn thất áp suất thấp (Full Bore): Thiết kế Full Bore giúp dòng chảy đi qua van gần như không bị cản trở, duy trì lưu lượng tối đa và giảm thiểu tổn thất năng lượng do ma sát.
5. Dễ dàng bảo trì và vận hành: Cấu tạo tương đối đơn giản, tay gạt dễ thao tác.
6. Tương thích với tiêu chuẩn quốc tế: Kết nối mặt bích ANSI Class 150 là tiêu chuẩn phổ biến trên thế giới, giúp van dễ dàng tích hợp vào các hệ thống đường ống hiện có hoặc mới.
7. Phạm vi ứng dụng rộng: Có thể sử dụng cho nhiều loại môi chất và trong các điều kiện áp suất/nhiệt độ khác nhau trong giới hạn cho phép.

Ứng dụng trong ngành cơ khí

Van Kitz 150UTB 20A được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ vào tính năng linh hoạt và độ bền của nó:

• Hệ thống cấp thoát nước: Trong các nhà máy xử lý nước, hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống HVAC: Điều hòa không khí, sưởi ấm và thông gió trong các tòa nhà thương mại, công nghiệp.
• Ngành Dầu khí: Ứng dụng trong các đường ống dẫn dầu, khí gas, nhiên liệu (xăng, dầu diesel) tại các nhà máy lọc dầu, trạm bơm.
• Ngành Hóa chất: Vận chuyển các loại hóa chất không quá ăn mòn (do vật liệu inox 304/316 có giới hạn chịu hóa chất).
• Ngành Thực phẩm và Dược phẩm: Do vật liệu Inox dễ vệ sinh và chống ăn mòn, van được sử dụng trong các hệ thống sản xuất đòi hỏi vệ sinh cao.
• Hệ thống hơi nóng/Nồi hơi: Chịu được nhiệt độ lên đến khoảng 180∘C (hoặc cao hơn tùy model cụ thể, có thể đến 220∘C), phù hợp cho các ứng dụng hơi nóng, khí nén.
• Các nhà máy sản xuất khác: Trong các hệ thống khí nén, hệ thống làm mát, và các đường ống dẫn lưu chất trong các quy trình công nghiệp.

Van Kitz 150UTB 20A là một thành phần cơ khí quan trọng và đáng tin cậy trong nhiều hệ thống đường ống công nghiệp. Với cấu tạo từ thép không gỉ chất lượng cao, khả năng đóng mở nhanh, độ kín khít vượt trội và khả năng tương thích với các tiêu chuẩn quốc tế, nó là lựa chọn ưu tiên cho các ứng dụng đòi hỏi độ bền, hiệu quả và an toàn.
