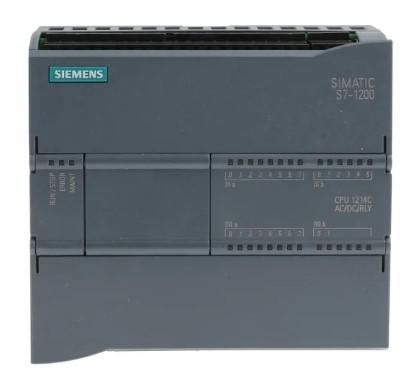

Thông số kỹ thuật cơ bản


Dòng sản phẩm    SIMATIC S7-1200
CPU    CPU 1214C
Nguồn cấp    24VDC
Ngõ vào số    14 DI
Ngõ ra số    10 DO Transistor
Ngõ vào Analog    2 AI
Cổng truyền thông    PROFINET Ethernet
Bộ nhớ chương trình    Tích hợp
Phần mềm lập trình    TIA Portal
Kiểu lắp đặt    DIN Rail

Các điểm vượt trội

• Ngõ ra Relay linh hoạt: Nhờ ngõ ra dạng tiếp điểm khô Rơ-le, PLC có thể kích đóng ngắt trực tiếp cho các thiết bị ngoại vi như van điện từ, khởi động từ, đèn báo mà không cần lắp thêm rơ-le trung gian đệm, giúp tiết kiệm không gian và chi phí làm tủ điện.

• Hỗ trợ công nghệ bảo mật cao: Siemens tích hợp tính năng bảo vệ chống sao chép chương trình (Copy protection), bảo mật truy cập bằng mật khẩu nhiều cấp độ (Password protection), ngăn chặn tuyệt đối việc can thiệp trái phép vào chất xám công nghệ của kỹ sư lập trình.

• Lập trình đồng bộ trên TIA Portal: Thiết bị được cấu hình và lập trình thông qua phần mềm tích hợp hệ thống TIA Portal (Totally Integrated Automation). Giao diện trực quan mạnh mẽ giúp việc thiết kế giao diện HMI, cấu hình phần cứng, lập trình logic (LAD, FBD, SCL) và chẩn đoán lỗi hệ thống trở nên đồng bộ, nhanh chóng.

Ứng dụng thực tế

Với năng lực xử lý mạnh mẽ và khả năng kết nối mạng linh hoạt, PLC Siemens CPU 1214C là đầu não của nhiều hệ thống tự động:

• Hệ thống xử lý nước thải và cấp nước: Điều khiển luân phiên các cụm bơm, đóng mở hệ van tuyến tính dựa trên tín hiệu mức nước hiển thị từ cảm biến siêu âm gửi về đầu Analog.

• Máy đóng gói và dán nhãn tự động: Đọc xung tốc độ cao từ Encoder để xác định chiều dài nhãn dán, điều khiển cơ cấu cắt bao bì chính xác theo thời gian thực.

• Hệ thống điều khiển quạt / bơm thông minh: Kết nối mạng Profinet đến các biến tần để tăng giảm tốc độ quạt hút theo nhiệt độ phòng hoặc áp suất đường ống dẫn khí.

• Dây chuyền băng tải phân loại sản phẩm: Xử lý các tín hiệu từ cảm biến quang, cảm biến tiệm cận để điều khiển các xi-lanh khí nén phân loại hàng hóa theo kích thước hoặc khối lượng.

Lưu ý khi lắp đặt và bảo dưỡng

• Đấu nối nguồn cấp chính xác: Đây là phiên bản nguồn AC, do đó chân cấp nguồn chính của PLC (chân L1 và N) phải được cấp điện áp xoay chiều AC trong dải từ 120V đến 230V. Tuyệt đối không được đấu nhầm nguồn AC này vào các chân cấp 24V DC phụ (nguồn Sensor supply) vì sẽ làm nổ bo mạch nguồn bên trong lập tức.

• Kiểm tra tần số đóng ngắt ngõ ra: Do là ngõ ra Rơ-le cơ học, tiếp điểm sẽ bị hao mòn cơ học theo thời gian sử dụng. Đối với các ứng dụng yêu cầu đóng ngắt liên tục với tần số cao (như phát xung điều khiển động cơ servo, động cơ bước), tuyệt đối không dùng ngõ ra Relay mà phải chọn dòng CPU ngõ ra Transistor (Mã hiệu DC/DC/DC, ví dụ bản 6ES7214-1AG40-0XB0).

• Môi trường vận hành: Lắp đặt PLC bên trong tủ điện có thanh ray nhôm (DIN rail 35 mm). Tránh những nơi có độ ẩm vượt quá 95% hoặc môi trường có quá nhiều bụi mịn dẫn điện, mạt sắt rơi vào các khe tản nhiệt phía trên mặt vỏ của PLC.
