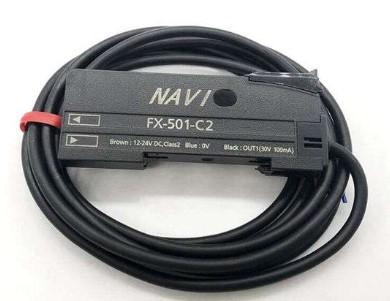

Thông số Bộ khuếch đại sợi quang Panasonic FX-501-C2

• Nguồn cấp: 12–24 VDC
• Ngõ ra: NPN Open Collector
• Dòng tải tối đa: 100 mA
• Điện áp tải tối đa: 30 VDC
• Chế độ hoạt động: Light-ON / Dark-ON
• Thời gian đáp ứng: 25 μs đến 24 ms (tùy chế độ hoạt động)
• Hiển thị: LCD kỹ thuật số
• Cấp bảo vệ: IP40
• Nhiệt độ làm việc: -10°C đến +55°C

Đặc điểm nổi bật

• Màn hình hiển thị kép (Dual Display): Thiết bị sở hữu màn hình kỹ thuật số hiển thị đồng thời cả giá trị thực tế (Present Value - màu đỏ) và giá trị cài đặt ngưỡng (Set Value - màu xanh lá), giúp kỹ thuật viên dễ dàng giám sát và cấu hình nhanh chóng.

• Xử lý tín hiệu kỹ thuật số công nghệ cao: Sử dụng bộ xử lý chuyên dụng giúp giảm thiểu đáng kể sự biến động giữa các sản phẩm và giữ cho tín hiệu luôn ổn định ở mức cao.

• Thời gian phản hồi siêu nhanh: Cho phép lựa chọn nhiều chế độ phản hồi khác nhau tùy thuộc vào tốc độ của dây chuyền:

  • H-SP (Chế độ siêu tốc): 25 $mu$s

  • FAST (Chế độ nhanh): 60 $mu$s

  • STD (Chế độ tiêu chuẩn): 250 $mu$s

  • U-LG / LONG (Chế độ khoảng cách xa): Lên đến vài mili giây để tăng cường công suất phát.

• Chống nhiễu tần số chéo tự động: Khả năng kết nối nối tiếp nhiều bộ khuếch đại cạnh nhau trên cùng một thanh ray (DIN rail) mà không lo bị nhiễu vòng quang học lẫn nhau (lên đến 8 đơn vị ở chế độ tiêu chuẩn).

• Kiểu kết nối cáp đúc sẵn (C2): Ký hiệu "-C2" thể hiện phiên bản này đi kèm sẵn dây cáp kết nối dài 2 mét (loại cáp 3 lõi), giúp việc đấu nối tủ điện trực tiếp trở nên đơn giản hơn mà không cần mua thêm đầu nối rời.

Ứng dụng

Panasonic FX-501-C2 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Kiểm tra sự hiện diện của linh kiện điện tử trên dây chuyền SMT.
• Phát hiện vật thể siêu nhỏ trong ngành bán dẫn và điện tử.
• Kiểm tra vị trí, đếm sản phẩm trên băng tải tốc độ cao.
• Phát hiện nhãn mác, màng film, chai lọ trong suốt hoặc vật liệu phản quang.
• Kiểm soát quy trình đóng gói, lắp ráp tự động và robot công nghiệp.
• Ứng dụng trong ngành thực phẩm, dược phẩm, ô tô, thiết bị y tế và sản xuất chính xác.

Lưu ý khi sử dụng

Để đạt hiệu quả phát hiện tối ưu, cần lựa chọn đầu sợi quang phù hợp với khoảng cách và đặc tính của vật cần phát hiện. Thiết bị nên được lắp đặt trong môi trường khô ráo, hạn chế bụi bẩn bám lên đầu sợi quang nhằm duy trì độ ổn định của tín hiệu. Đồng thời cần đấu nối đúng nguồn điện và tải theo khuyến nghị của nhà sản xuất để đảm bảo tuổi thọ và độ tin cậy trong quá trình vận hành.
