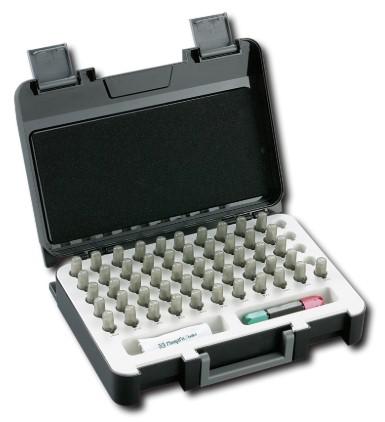

Thông số Bộ dưỡng đo đường kính lỗ NIIGATA SEIKI AA-6A

• Thương hiệu: NIIGATA SEIKI
• Model: AA-6A
• Loại: Bộ dưỡng trụ đo đường kính lỗ / Steel Pin Gauge Set
• Dải đo: 6,000 – 6,500 mm
• Bước kích thước: 0,010 mm
• Số lượng: 51 dưỡng
• Tay cầm: APV-6A
• Chiều dài dưỡng: khoảng 50 mm
• Độ cứng: trên 650 HV
• Độ không tròn/độ trụ: khoảng 0,5 µm trong phạm vi kích thước tương ứng
• Vật liệu: thép dụng cụ
• Khối lượng bộ: 1,63 kg.

Điểm nổi trội

Độ chính xác cao

AA-6A được sản xuất để phục vụ đo kiểm cơ khí chính xác. Các pin gauge được gia công với kích thước xác định, giúp người dùng kiểm tra đường kính lỗ bằng phương pháp so sánh trực tiếp thay vì phải đọc trị số trên dụng cụ đo.

Đây là ưu điểm quan trọng trong kiểm tra các chi tiết có kích thước nhỏ và yêu cầu dung sai chặt.

Dải kích thước liên tục

Bộ gồm 51 kích thước từ 6,000 đến 6,500 mm, bước 0,010 mm. Nhờ đó, người sử dụng có thể lựa chọn dưỡng phù hợp với nhiều kích thước lỗ khác nhau trong cùng một bộ.

Dưỡng trụ bằng thép có độ cứng cao

Các pin gauge được chế tạo từ thép dụng cụ và có độ cứng trên 650 HV, giúp tăng khả năng chống mài mòn khi sử dụng thường xuyên trong môi trường kiểm tra cơ khí.

Xử lý ổn định kích thước

Dòng pin gauge của NIIGATA SEIKI được áp dụng quy trình xử lý nhằm nâng cao độ ổn định kích thước và tuổi thọ. Nhà sản xuất cũng giới thiệu đặc tính sub-zero treatment cho dòng dưỡng này, giúp hạn chế thay đổi kích thước trong quá trình sử dụng lâu dài.

Có tay cầm chuyên dụng

AA-6A đi kèm aluminum pin vise APV-6A, giúp thao tác với các dưỡng có đường kính nhỏ dễ dàng hơn. Tay cầm cũng giúp giảm việc tiếp xúc trực tiếp với dưỡng, hạn chế ảnh hưởng của nhiệt từ tay lên kích thước chuẩn.

Ứng dụng

Bộ dưỡng NIIGATA SEIKI AA-6A có thể sử dụng trong:

• Kiểm tra đường kính lỗ khoan
• Kiểm tra lỗ doa
• Kiểm tra lỗ trên chi tiết tiện
• Kiểm tra bạc và ống lót
• Kiểm tra lỗ trên khuôn mẫu
• Kiểm tra kích thước chi tiết cơ khí chính xác
• Kiểm tra khe hở giữa các chi tiết
• Kiểm tra sau quá trình gia công CNC
• Kiểm tra sản phẩm tại bộ phận QC
• Kiểm tra trong xưởng cơ khí chính xác
• Làm chuẩn so sánh trong quá trình đo kiểm
• Kiểm tra kích thước trước khi lắp ráp.

AA-6A đặc biệt hữu ích khi cần kiểm tra nhanh nhiều chi tiết có cùng yêu cầu kích thước, chẳng hạn kiểm tra hàng loạt lỗ sau khoan hoặc doa.

Cách sử dụng

Trước tiên cần xác định kích thước danh nghĩa và dung sai của lỗ cần kiểm tra. Sau đó lựa chọn pin gauge có kích thước phù hợp.

Làm sạch cả dưỡng và lỗ cần đo, đảm bảo không còn phoi, bụi, dầu hoặc ba via. Đưa dưỡng vào lỗ theo phương thẳng, tránh nghiêng hoặc dùng lực quá mạnh.

Có thể sử dụng phương pháp Go/No-Go bằng cách lựa chọn dưỡng phù hợp với giới hạn trên và giới hạn dưới của kích thước lỗ. Nếu dưỡng đi qua hoặc không đi qua đúng theo tiêu chí kiểm tra đã quy định, người dùng có thể xác định lỗ đạt hay không đạt.

Đối với kiểm tra chính xác, không nên chỉ dựa vào cảm giác khi đưa dưỡng vào lỗ mà cần tuân thủ quy trình đo và dung sai kỹ thuật của từng chi tiết.

Các lưu ý khi sử dụng

• Không dùng pin gauge để ép, nong hoặc gia công lỗ.
• Không dùng lực mạnh khi đưa dưỡng vào chi tiết.
• Làm sạch lỗ trước khi kiểm tra để loại bỏ phoi và ba via.
• Không cầm lâu trực tiếp vào phần đo chính xác.
• Tránh làm rơi hoặc va đập dưỡng.
• Không để các pin gauge cọ xát mạnh với nhau.
• Sau khi sử dụng nên lau sạch và phủ dầu chống gỉ phù hợp.
• Bảo quản từng dưỡng đúng vị trí trong hộp.
• Không để dưỡng tiếp xúc lâu với môi trường ẩm.
• Nên kiểm tra/hiệu chuẩn định kỳ nếu sử dụng trong hệ thống quản lý chất lượng.
• Khi dưỡng có dấu hiệu mòn, xước hoặc biến dạng, cần kiểm tra lại trước khi tiếp tục sử dụng.

Đặc biệt, với dụng cụ đo có độ chính xác cao, nhiệt độ môi trường và nhiệt từ tay người sử dụng có thể ảnh hưởng đến kích thước thực tế. Vì vậy, trong các phép đo yêu cầu độ chính xác cao nên để dưỡng và chi tiết ổn định ở cùng điều kiện nhiệt độ trước khi kiểm tra.
