Bộ điều khiển này thường có giao diện thân thiện với người dùng và tích hợp nhiều tính năng:

• Vỏ bảo vệ: Thường làm bằng nhựa hoặc kim loại chắc chắn, bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và tác động bên ngoài. Nó thường có cấp độ bảo vệ IP20.

• Màn hình hiển thị kỹ thuật số: Hiển thị tốc độ quay của động cơ (thường là r/min) và các mã báo lỗi (alarm codes) khi có sự cố.

• Nút xoay cài đặt (Setting Dial): Cho phép người dùng dễ dàng điều chỉnh tốc độ quay của động cơ theo từng bước 1 r/min.

• Công tắc điều khiển (Operation Switch): Để chuyển đổi giữa các chế độ hoạt động như START/STOP hoặc RUN/STAND-BY.

• Công tắc chọn chiều quay (Rotation Direction Switch): Cho phép chuyển đổi giữa chiều quay thuận (FWD) và chiều quay ngược (REV) của động cơ.

• Cổng kết nối:

  • Motor Connector: Để kết nối với động cơ US2 Series tương thích.

  • Power Supply Connector: Để cấp nguồn điện 220/230VAC một pha cho bộ điều khiển.

  • Input Signal Terminals: Các ngõ vào tín hiệu quang học (photocoupler input) để điều khiển từ bên ngoài (ví dụ: FWD Input, REV Input).

• Chức năng điều chỉnh thời gian tăng tốc/giảm tốc (Acceleration/Deceleration Time): Cho phép người dùng cài đặt thời gian từ 0.1 đến 15.0 giây để động cơ tăng tốc hoặc giảm tốc mượt mà, tránh sốc cơ khí.

• Chức năng bảo vệ: Tích hợp các tính năng bảo vệ quan trọng như:

  • Bảo vệ quá nhiệt động cơ (Motor Overheat).

  • Bảo vệ khóa động cơ (Motor Lock).

  • Báo lỗi kết nối động cơ kém (Motor Poor Connection).

  • Lỗi bộ nhớ EEPROM.

  • Ngăn ngừa hoạt động khi bật nguồn (Prevention of Operation at Power-On). Khi có lỗi, động cơ sẽ dừng và hiển thị mã lỗi.

• Chế độ giám sát (Monitoring Mode): Cho phép giám sát tốc độ quay và trạng thái tín hiệu đầu vào.

• Chế độ tham số (Parameter Mode): Cho phép cài đặt các thông số nâng cao như tỷ số giảm tốc, giới hạn tốc độ trên/dưới, thời gian tăng/giảm tốc, v.v.


Điểm nổi trội

1. Điều khiển tốc độ chính xác và linh hoạt: Cho phép điều chỉnh tốc độ động cơ theo từng bước 1 r/min (rpm), mang lại khả năng kiểm soát chính xác cho các ứng dụng đòi hỏi cao. Dải tốc độ thay đổi rộng, ví dụ từ 90 đến 1400 r/min (50Hz) hoặc 1600 r/min (60Hz).

2. Dễ sử dụng (User-Friendly): Giao diện với nút xoay, công tắc và màn hình hiển thị số giúp việc cài đặt và vận hành trực quan, dễ dàng cho cả người mới dùng.

3. Hoạt động ổn định và đáng tin cậy: Là sản phẩm của Oriental Motor, bộ điều khiển này được chế tạo với tiêu chuẩn chất lượng cao, đảm bảo hoạt động bền bỉ, ổn định và tuổi thọ lâu dài trong môi trường công nghiệp.

4. Tích hợp đầy đủ tính năng bảo vệ: Các tính năng bảo vệ quá nhiệt, khóa động cơ, lỗi kết nối... giúp bảo vệ cả động cơ và hệ thống khỏi hư hỏng, kéo dài tuổi thọ thiết bị và đảm bảo an toàn vận hành.

5. Kiểm soát tăng/giảm tốc mượt mà: Khả năng cài đặt thời gian tăng/giảm tốc giúp bảo vệ cơ cấu máy móc khỏi các cú sốc đột ngột, làm tăng tuổi thọ hệ thống.

6. Kết nối đơn giản: Được thiết kế để kết nối trực tiếp với động cơ US2 Series, đi kèm cáp nguồn, giúp đơn giản hóa quá trình lắp đặt.

Được ứng dụng

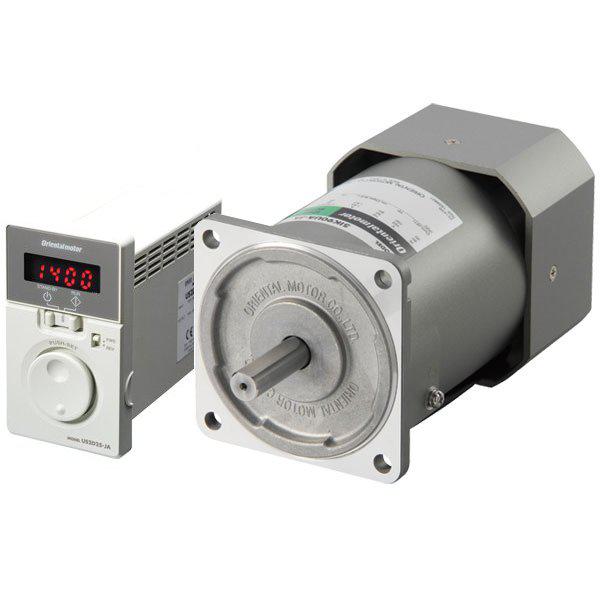

Bộ điều khiển tốc độ Oriental Motor US2D90-EC-CC, khi kết hợp với động cơ US2 Series 90W, rất phù hợp cho các ứng dụng cần điều khiển tốc độ động cơ AC một cách chính xác và linh hoạt, bao gồm:

• Hệ thống băng tải và chuyền tải: Điều chỉnh tốc độ băng tải để phù hợp với quy trình sản xuất hoặc tốc độ vận chuyển.

• Máy đóng gói: Kiểm soát tốc độ của các bộ phận đóng gói, ví dụ như bộ phận cấp liệu, dán nhãn.

• Máy in, máy dệt: Điều chỉnh tốc độ cuộn, kéo vật liệu.

• Máy trộn, máy khuấy: Kiểm soát tốc độ quay để đạt được hiệu quả trộn mong muốn.

• Thiết bị tự động hóa công nghiệp: Điều khiển tốc độ trong các hệ thống định vị, cơ cấu chấp hành nhỏ.

• Hệ thống thông gió: Điều chỉnh tốc độ quạt để kiểm soát lưu lượng khí.

• Máy móc chế biến thực phẩm: Kiểm soát tốc độ các dao cắt, băng chuyền trong dây chuyền sản xuất.

• Thiết bị thí nghiệm và y tế: Các ứng dụng cần chuyển động chính xác và ổn định.

Lưu ý khi dùng

1. Tương thích động cơ: Chỉ sử dụng bộ điều khiển này với các động cơ AC US2 Series có công suất 90W của Oriental Motor. Việc sử dụng với động cơ khác có thể gây hỏng hóc hoặc hoạt động không đúng.

2. Điện áp nguồn: Đảm bảo nguồn điện cấp cho bộ điều khiển là một pha 220/230VAC, 50/60Hz. Sử dụng sai điện áp sẽ làm hỏng thiết bị.

3. Đấu nối chính xác: Luôn tuân thủ sơ đồ đấu nối được cung cấp trong sách hướng dẫn của Oriental Motor. Đảm bảo tất cả các kết nối điện (nguồn, motor, tín hiệu điều khiển) đều chắc chắn, đúng cực và được cách điện an toàn.

4. Môi trường hoạt động: Lắp đặt bộ điều khiển trong môi trường sạch sẽ, khô ráo, thoáng mát và nằm trong dải nhiệt độ hoạt động cho phép (thường từ 0°C đến 50°C). Tránh bụi bẩn, độ ẩm cao, hóa chất ăn mòn và rung động mạnh.

5. Bảo vệ quá tải: Đảm bảo tải trọng của động cơ nằm trong giới hạn cho phép. Mặc dù có các tính năng bảo vệ, nhưng quá tải liên tục sẽ làm giảm tuổi thọ của cả động cơ và bộ điều khiển.

6. Chiều dài cáp: Chiều dài tối đa của cáp kết nối giữa motor và bộ điều khiển là 10m. Vượt quá giới hạn này có thể ảnh hưởng đến hiệu suất và độ chính xác.

7. Không tháo rời hoặc sửa chữa: Không tự ý tháo rời hoặc sửa chữa bộ điều khiển. Mọi can thiệp cần được thực hiện bởi nhân viên có chuyên môn để tránh hư hỏng hoặc mất bảo hành.

8. Nối đất: Đảm bảo bộ điều khiển và động cơ được nối đất an toàn để phòng tránh nguy cơ điện giật.
