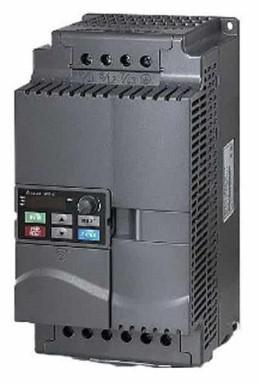

Thông số Biến tần Delta VFD055E43A

• Dòng sản phẩm    VFD-E
• Công suất định mức    5,5 kW / 7,5 HP
• Điện áp đầu vào    3 pha 380–480 VAC
• Tần số nguồn vào    50/60 Hz
• Dòng điện đầu ra định mức    13 A
• Điện áp đầu ra    3 pha, 0 đến điện áp đầu vào
• Dải tần số đầu ra    0,1–600 Hz
• Phương pháp điều khiển    V/f, vector không cảm biến
• Khả năng quá tải    150% dòng định mức trong 60 giây
• Ngõ vào số    6 ngõ vào đa chức năng
• Ngõ vào analog    0–10 V, 4–20 mA tùy cấu hình đầu vào
• Ngõ ra analog    0–10 V
• Giao tiếp    RS-485, Modbus
• Cấp bảo vệ    IP20
• Kích thước    130 × 260 × 169,2 mm
• Trọng lượng  4,2 kg

Điểm nổi bật

Công suất 5,5 kW: VFD055E43A được thiết kế cho động cơ công suất khoảng 5,5 kW, tương đương 7,5 HP. Đây là mức công suất phổ biến trong các hệ thống bơm, quạt, băng tải và máy móc công nghiệp.

Nguồn điện 3 pha 380–480 V: Biến tần phù hợp với mạng điện 3 pha công nghiệp, trong đó dải điện áp cho phép được công bố khoảng 342–528 VAC. Điều này giúp thiết bị có khả năng làm việc trong phạm vi dao động điện áp phù hợp.

Dải điều chỉnh tần số rộng: Tần số đầu ra có thể điều chỉnh từ 0,1 đến 600 Hz, cho phép kiểm soát tốc độ động cơ linh hoạt theo yêu cầu của từng hệ thống. Tần số thực tế cần được cài đặt phù hợp với thông số động cơ và tải.

Hỗ trợ điều khiển V/f và vector không cảm biến: VFD055E43A cho phép lựa chọn phương pháp điều khiển phù hợp với đặc tính tải, giúp đáp ứng từ những ứng dụng điều khiển tốc độ cơ bản đến các hệ thống yêu cầu khả năng kiểm soát mô-men tốt hơn.

Khả năng quá tải 150%: Thiết bị có khả năng chịu quá tải tới 150% dòng định mức trong 60 giây, hỗ trợ tốt hơn khi động cơ phải chịu tải tăng trong thời gian ngắn. Tuy nhiên, khả năng này không có nghĩa biến tần có thể vận hành liên tục ở mức quá tải.

Tích hợp RS-485 Modbus: Cổng giao tiếp RS-485 hỗ trợ kết nối biến tần với PLC, máy tính công nghiệp hoặc các thiết bị điều khiển khác sử dụng giao thức Modbus, thuận tiện cho việc giám sát và điều khiển tập trung.

Thiết kế dòng VFD-E có khả năng mở rộng: Dòng VFD-E sử dụng thiết kế dạng module, hỗ trợ các card mở rộng tùy nhu cầu ứng dụng. Delta cũng công bố khả năng mở rộng chức năng điều khiển và truyền thông cho dòng sản phẩm này.

Ứng dụng

Biến tần Delta VFD055E43A phù hợp với nhiều hệ thống sử dụng động cơ không đồng bộ 3 pha như:

• Điều khiển bơm nước và hệ thống cấp nước.
• Bơm trong hệ thống xử lý nước.
• Quạt hút, quạt cấp khí và hệ thống thông gió.
• Băng tải trong dây chuyền sản xuất.
• Máy chế biến và máy đóng gói.
• Máy dệt và một số thiết bị gia công.
• Máy móc cơ khí có yêu cầu điều chỉnh tốc độ.
• Các dây chuyền tự động hóa công nghiệp.
• Hệ thống cần điều khiển tốc độ động cơ từ tín hiệu PLC hoặc tín hiệu analog.

Dòng VFD-E được định hướng cho nhiều ứng dụng công nghiệp phổ biến, đặc biệt những hệ thống yêu cầu biến tần nhỏ gọn, khả năng điều khiển linh hoạt và kết nối với hệ thống tự động hóa.

Cách sử dụng

Trước khi lắp đặt, cần xác định đúng công suất, điện áp và dòng định mức của động cơ. Với VFD055E43A, nên sử dụng động cơ 3 pha có thông số phù hợp với cấp điện áp và dòng đầu ra của biến tần.

Kết nối nguồn 3 pha vào đúng các đầu vào nguồn của biến tần và đấu các đầu ra động cơ đúng theo sơ đồ trong tài liệu kỹ thuật. Việc đấu nối phải được thực hiện khi đã ngắt nguồn điện và bởi người có chuyên môn về điện công nghiệp.

Sau khi cấp nguồn, cài đặt các thông số cơ bản của động cơ như công suất, điện áp, dòng điện định mức, tần số định mức và tốc độ phù hợp. Tiếp theo lựa chọn phương thức điều khiển bằng bàn phím, tín hiệu bên ngoài, ngõ vào analog hoặc hệ thống PLC tùy cấu hình.

Nếu sử dụng RS-485 Modbus, cần thiết lập địa chỉ truyền thông, tốc độ truyền và các thông số giao tiếp tương ứng giữa biến tần và thiết bị điều khiển.

Khi chạy thử, nên bắt đầu ở tần số thấp và kiểm tra chiều quay, dòng điện, độ rung, tiếng ồn và khả năng đáp ứng của động cơ trước khi đưa hệ thống vào vận hành đầy tải.

Lưu ý khi sử dụng

Biến tần VFD055E43A có cấp bảo vệ IP20, vì vậy cần lắp đặt trong tủ điện hoặc vị trí phù hợp, tránh nước, hơi ẩm, bụi dẫn điện và môi trường có hóa chất ăn mòn.

Không lựa chọn biến tần chỉ dựa trên công suất kW. Cần kiểm tra dòng định mức của động cơ và đặc tính tải. Với tải nặng, tải có mô-men khởi động lớn hoặc yêu cầu quá tải cao, cần đánh giá kỹ chế độ tải trước khi chọn biến tần.

Đảm bảo tủ điện có khả năng tản nhiệt phù hợp. Nhiệt độ môi trường cao hoặc thông gió kém có thể làm giảm khả năng tản nhiệt và ảnh hưởng đến tuổi thọ thiết bị.

Không tự ý thay đổi các thông số bảo vệ quá dòng, quá áp, quá tải hoặc nhiệt độ nếu chưa hiểu rõ đặc tính của động cơ và hệ thống.

Khi bảo trì, phải ngắt nguồn và chờ tụ DC trong biến tần xả điện hoàn toàn trước khi thao tác. Không chạm trực tiếp vào các đầu cực công suất ngay sau khi ngắt nguồn.

Đối với động cơ thường xuyên chạy ở tốc độ thấp, cần lưu ý khả năng làm mát của chính động cơ. Quạt làm mát gắn trực tiếp trên trục có thể giảm hiệu quả khi tốc độ động cơ giảm, đặc biệt trong ứng dụng tải liên tục.

Biến tần Delta VFD055E43A 5,5 kW là giải pháp điều khiển động cơ 3 pha thuộc dòng VFD-E, phù hợp với nhiều hệ thống công nghiệp như bơm, quạt, băng tải và máy móc tự động hóa.
