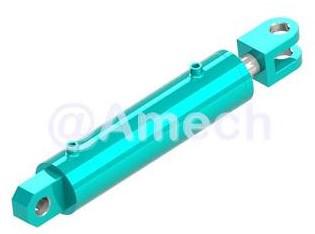

Xy lanh thủy lực AMP3-RC-60/40-600Z1 thuộc dòng xy lanh thủy lực AMW của AMECH, được sử dụng để chuyển đổi năng lượng từ dầu thủy lực thành chuyển động tịnh tiến, phục vụ các thao tác đẩy, kéo, nâng hoặc ép trong máy móc công nghiệp.

Thông số Xy lanh thủy lực AMP3-RC-60/40-600Z1

• Loại thiết bị Xy lanh thủy lực
• Kiểu kết cấu Thân xy lanh dạng hàn
• Kiểu lắp AMP3-RC
• Đường kính lòng xy lanh 60 mm
• Đường kính cần piston 40 mm
• Hành trình piston 600 mm
• Môi chất làm việc Dầu thủy lực phù hợp
• Áp suất làm việc tối đa của dòng AMW Có tài liệu công bố đến 210 bar; cần xác nhận theo cấu hình cụ thể
• Tốc độ làm việc tối đa tham khảo 0,5 m/s theo thông số dòng AMW
• Nhiệt độ làm việc tham khảo  -25 đến +80°C theo tài liệu dòng AMW

Điểm nổi bật của xy lanh thủy lực AMP3-RC-60/40-600Z1

Khả năng tạo lực nhờ truyền động thủy lực  Xy lanh sử dụng áp suất dầu tác động lên piston để tạo chuyển động thẳng. Khi được kết hợp với bơm, van điều khiển và đường ống phù hợp, thiết bị có thể tạo lực đẩy hoặc lực kéo phục vụ các cơ cấu máy cần truyền động mạnh và có kiểm soát.

Đường kính lòng 60 mm, cần piston 40 mm  Đường kính lòng quyết định diện tích piston chịu áp, từ đó ảnh hưởng đến lực đẩy. Đường kính cần piston tác động đến lực kéo, độ cứng vững và khả năng chịu tải của cần. Với cấu hình 60/40 mm, xy lanh cần được lựa chọn theo áp suất thực tế và tải trọng của cơ cấu máy.

Hành trình 600 mm  Hành trình 600 mm cho phép cần piston di chuyển một đoạn tương ứng 600 mm giữa hai vị trí cuối hành trình. Thông số này phù hợp với các cơ cấu cần dịch chuyển tuyến tính tương đối dài, nhưng cần tính đến không gian lắp đặt và chiều dài tổng thể khi cần piston thu vào hoặc duỗi ra.

Kết cấu thân hàn Dòng xy lanh AMW sử dụng kết cấu thân hàn, hướng đến các ứng dụng truyền động thủy lực công nghiệp. Kết cấu cụ thể, vật liệu, kiểu lắp và khả năng chịu tải cần được kiểm tra theo bản vẽ kỹ thuật của đúng model.


Ứng dụng của AMP3-RC-60/40-600Z1

• Máy móc công nghiệp: Tạo chuyển động đẩy, kéo hoặc dịch chuyển các bộ phận cơ khí.

• Thiết bị nâng hạ: Làm cơ cấu chấp hành trong hệ thống nâng, hạ khi đáp ứng yêu cầu tải trọng và thiết kế an toàn.

• Máy ép và máy gia công: Hỗ trợ tạo lực ép hoặc dịch chuyển cơ cấu theo hành trình được thiết kế.

• Dây chuyền tự động hóa: Điều khiển chuyển động tuyến tính thông qua hệ thống bơm, van phân phối và bộ điều khiển thủy lực.

• Thiết bị chuyên dụng: Có thể ứng dụng trong các máy chế tạo theo yêu cầu, với điều kiện kiểu lắp và thông số xy lanh phù hợp.

Cách sử dụng và lắp đặt

Kiểm tra thông số trước khi lắp: Đối chiếu đường kính lòng 60 mm, cần piston 40 mm, hành trình 600 mm và kiểu lắp AMP3-RC với bản vẽ cơ khí của máy.

Lắp đặt đúng vị trí: Căn chỉnh các điểm liên kết để cần piston chuyển động thẳng, hạn chế tải ngang và lực uốn tác động lên cần. Không dùng xy lanh để bù sai lệch cơ khí của hệ thống.

Kết nối hệ thống thủy lực: Sử dụng bơm, van phân phối, đường ống và đầu nối tương thích với áp suất làm việc. Đảm bảo dầu sạch, đúng chủng loại và hệ thống được xả khí theo quy trình kỹ thuật.

Vận hành thử: Chạy ở điều kiện phù hợp, kiểm tra hành trình, tốc độ, hiện tượng rung giật, rò rỉ dầu và khả năng giữ tải. Không tăng áp vượt giới hạn được xác nhận của nhà sản xuất.

Bảo dưỡng định kỳ: Kiểm tra bề mặt cần piston, phớt làm kín, các mối nối và chất lượng dầu. Xử lý sớm hiện tượng rò dầu hoặc cần piston bị xước để tránh ảnh hưởng đến hiệu suất và tuổi thọ thiết bị.

Lưu ý khi sử dụng

• Không chọn xy lanh chỉ dựa vào đường kính và hành trình: Cần tính toán lực yêu cầu, áp suất hệ thống, tải trọng, tốc độ và điều kiện lắp đặt.

• Kiểm tra đúng kiểu lắp AMP3-RC: Kiểu liên kết phải tương thích với kết cấu máy và cho phép xy lanh chuyển động đúng hướng.

• Không tự ý áp dụng áp suất tối đa của cả dòng: Giới hạn thực tế phải căn cứ vào mã cấu hình, bản vẽ và tài liệu kỹ thuật của nhà cung cấp.

• Chú ý tải ngang và độ ổn định của cần: Hành trình dài có thể làm tăng nguy cơ cong cần nếu lắp lệch hoặc chịu tải không đúng phương.

• Xác nhận hậu tố Z1: Cần yêu cầu nhà cung cấp giải thích hậu tố này theo bảng mã hoặc bản vẽ, tránh suy đoán về chức năng bổ sung.

• Đảm bảo an toàn khi bảo trì: Ngắt nguồn động lực, xả áp suất và cố định tải trước khi tháo đường ống hoặc sửa chữa xy lanh.

Xy lanh thủy lực AMP3-RC-60/40-600Z1 là sản phẩm có thể đáp ứng các ứng dụng đẩy, kéo, nâng hoặc ép trong máy móc công nghiệp khi được lựa chọn và lắp đặt đúng yêu cầu.
