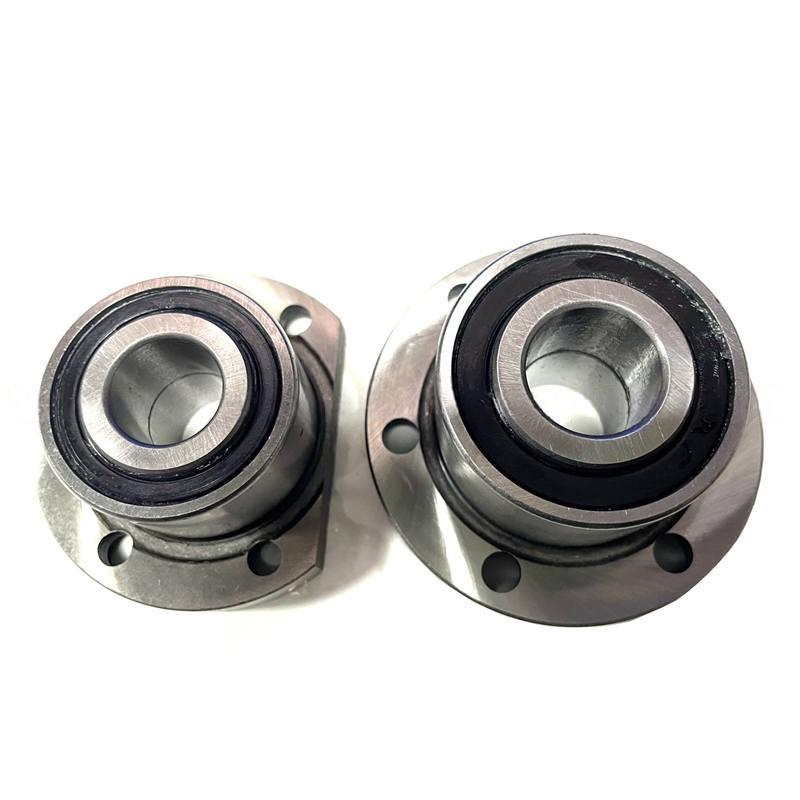

Vòng bi HRB FL760204-P4-DBB là một loại vòng bi chuyên dụng, được thiết kế đặc biệt để đỡ trục vít me (ball screw support bearing) trong các ứng dụng đòi hỏi độ chính xác cao và khả năng chịu tải trọng hỗn hợp (hướng tâm và hướng trục). Đây là sản phẩm của thương hiệu HRB (Harbin Bearing Group), một trong những nhà sản xuất vòng bi lớn và lâu đời tại Trung Quốc.

Thông Số Vòng bi HRB FL760204-P4-DBB

• Loại vòng bi: Vòng bi đỡ trục vít me (Ball Screw Support Bearing)

• Đường kính trong (ID): 20mm

• Đường kính ngoài (OD): 47mm

• Chiều cao vòng trong: 36mm

• Chiều cao vòng ngoài: 38mm

• Tốc độ giới hạn (Limiting Speed): Khoảng 4500 RPM (vòng/phút)

• Vật liệu: Thép crom Gcr15

• Cấp chính xác: P4 (tương đương ABEC-7)

• Cấu hình: DBB (Duplex Back-to-Back - lắp ghép đôi đối lưng)

• Nhiệt độ hoạt động: Thường từ −30∘C đến 110∘C (tùy thuộc vào loại mỡ bôi trơn và phớt chắn).

Điểm Nổi Bật

Vòng bi HRB FL760204-P4-DBB sở hữu nhiều ưu điểm vượt trội:

• Độ chính xác cao: Với cấp chính xác P4 (ABEC-7), vòng bi này đảm bảo độ chính xác quay và chuyển động tuyệt vời, rất quan trọng cho các hệ thống máy móc yêu cầu độ chính xác cao như máy công cụ CNC.

• Thiết kế mặt bích liền (Integral Flange): Giúp đơn giản hóa quá trình lắp đặt, tiết kiệm không gian và giảm thiểu sai số do lắp ráp. Vòng ngoài có mặt bích có thể được gắn trực tiếp vào vỏ máy.

• Khả năng chịu tải trọng hỗn hợp: Được thiết kế để chịu đồng thời cả tải trọng hướng tâm và tải trọng hướng trục, đặc biệt hiệu quả trong các ứng dụng trục vít me nơi có cả lực đẩy và lực kéo.

• Độ cứng vững cao: Cấu hình DBB (lắp ghép đôi đối lưng) giúp tăng cường độ cứng vững của hệ thống vòng bi, giảm thiểu biến dạng dưới tải trọng và cải thiện độ ổn định.

• Vận hành êm ái, độ rung thấp: Nhờ độ chính xác cao và chất lượng sản xuất, vòng bi hoạt động với độ ồn và độ rung thấp, góp phần vào hiệu suất tổng thể của máy móc.

• Vật liệu chất lượng cao: Thường được làm từ thép crom Gcr15, đảm bảo độ bền, khả năng chống mài mòn và tuổi thọ cao.

• Hiệu suất làm kín tốt: Một số phiên bản có thể được trang bị phớt chắn bụi (ví dụ: 2RS) để bảo vệ vòng bi khỏi bụi bẩn và duy trì bôi trơn, kéo dài tuổi thọ và giảm nhu cầu bảo trì.

Ứng Dụng trong

Vòng bi HRB FL760204-P4-DBB được sử dụng rộng rãi trong các ứng dụng đòi hỏi độ chính xác và độ tin cậy cao:

• Máy công cụ CNC: Là bộ phận cốt lõi trong hệ thống trục vít me của máy phay, tiện, cắt laser CNC, đảm bảo chuyển động tuyến tính chính xác và ổn định.

• Máy móc chính xác: Các thiết bị tự động hóa, robot công nghiệp, máy đo lường tọa độ (CMM) và các hệ thống định vị chính xác.

• Thiết bị y tế: Trong một số thiết bị y tế đòi hỏi chuyển động tuyến tính mượt mà và chính xác.

• Thiết bị bán dẫn: Trong các máy móc sản xuất và kiểm tra linh kiện bán dẫn.

• Hệ thống truyền động: Bất kỳ hệ thống truyền động nào sử dụng trục vít me và yêu cầu độ cứng vững, độ chính xác cao.

Lưu ý khi sử dụng

• Lắp đặt: Do là vòng bi chính xác cao và thường được lắp ghép theo cấu hình DBB, việc lắp đặt cần được thực hiện bởi kỹ thuật viên có kinh nghiệm, tuân thủ đúng quy trình và sử dụng dụng cụ chuyên dụng để tránh làm hỏng vòng bi hoặc ảnh hưởng đến độ chính xác.

• Bôi trơn: Vòng bi cần được bôi trơn đúng cách với loại mỡ hoặc dầu phù hợp để đảm bảo tuổi thọ và hiệu suất tối ưu.

• Bảo quản: Bảo quản vòng bi trong môi trường khô ráo, sạch sẽ, tránh bụi bẩn và độ ẩm.

• Kiểm tra định kỳ: Thực hiện kiểm tra và bảo dưỡng định kỳ để phát hiện sớm các dấu hiệu hao mòn hoặc hư hỏng.



Vòng bi HRB FL760204-P4-DBB là một thành phần quan trọng và cao cấp trong các hệ thống cơ khí chính xác. Với thiết kế mặt bích tiện lợi, cấp chính xác P4 vượt trội và cấu hình lắp ghép đôi đối lưng, nó mang lại độ cứng vững, độ chính xác và độ bền bỉ cần thiết cho các ứng dụng đòi hỏi hiệu suất cao như máy công cụ CNC và thiết bị tự động hóa. Việc lựa chọn và lắp đặt đúng cách sẽ đảm bảo tuổi thọ và hiệu quả hoạt động tối ưu cho toàn bộ hệ thống.
