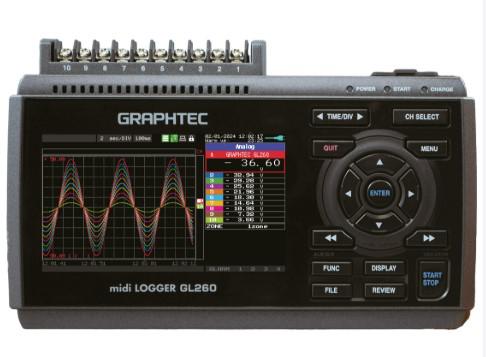

Thiết bị đo và ghi dữ liệu nhiệt độ, độ ẩm Graphtec GL260A là bộ ghi dữ liệu đa kênh của thương hiệu Graphtec Nhật Bản, được thiết kế để theo dõi, lưu trữ và phân tích các thông số môi trường cũng như tín hiệu đo trong quá trình vận hành.

Thông số Thiết bị đo và ghi dữ liệu nhiệt độ, độ ẩm Graphtec GL260A

• Loại thiết bị  Bộ ghi dữ liệu đa kênh
• Số kênh đầu vào analog  10 kênh
• Đo nhiệt độ  Cặp nhiệt điện K, J, E, T, R, S, B, N, C và WRe5-26
• Đo độ ẩm  0–100% RH khi sử dụng cảm biến B-530 tùy chọn
• Đo điện áp 20 mV đến 100 V, tùy thang đo
• Bộ nhớ trong Khoảng 8 GB
• Bộ nhớ ngoài Khe thẻ SDHC, hỗ trợ dung lượng tối đa khoảng 32 GB
• Màn hình  LCD màu TFT 4,3 inch
• Giao tiếp máy tính USB 2.0; WLAN thông qua mô-đun tùy chọn B-568
• Nguồn điện bộ chuyển đổi AC 100–240 V, 50/60 Hz
• Nguồn DC 8,5–24 V DC, cần phụ kiện tương thích
• Kích thước Khoảng 188 × 117 × 42 mm
• Khối lượng Khoảng 500 g, chưa gồm bộ chuyển đổi và pin

Điểm nổi bật của Graphtec GL260A

Đo và ghi dữ liệu trên nhiều kênh: Với 10 kênh đầu vào analog cách ly, thiết bị cho phép theo dõi nhiều vị trí hoặc nhiều thông số đồng thời. Người dùng có thể cấu hình từng kênh theo loại tín hiệu phù hợp.

Hỗ trợ đo nhiệt độ và độ ẩm: Máy nhận tín hiệu từ nhiều loại cặp nhiệt điện để đo nhiệt độ. Đối với độ ẩm tương đối, thiết bị cần kết nối cảm biến B-530 tương thích, giúp mở rộng khả năng giám sát điều kiện môi trường.

Lưu trữ dữ liệu phục vụ phân tích: Bộ nhớ trong khoảng 8 GB cùng khe thẻ SDHC giúp lưu kết quả đo trong thời gian dài, tùy thuộc vào chu kỳ lấy mẫu và cấu hình ghi. Dữ liệu có thể được xuất dưới định dạng CSV hoặc GBD để xem xét và xử lý trên máy tính.

Màn hình màu dễ theo dõi: Màn hình TFT 4,3 inch hiển thị các giá trị đo và dạng sóng, hỗ trợ người dùng kiểm tra trạng thái thiết bị ngay tại hiện trường.

Hỗ trợ cảnh báo và giám sát: GL260A có chức năng thiết lập điều kiện cảnh báo theo kênh và ghi lại lịch sử cảnh báo. Khi sử dụng phụ kiện WLAN tương thích, người dùng có thể hỗ trợ giám sát hoặc điều khiển từ xa theo cấu hình hệ thống.

Ứng dụng của thiết bị GL260A

• Giám sát môi trường: Theo dõi nhiệt độ, độ ẩm trong phòng thử nghiệm, khu vực sản xuất và không gian lưu trữ.

• Kho bảo quản và phòng kiểm soát điều kiện: Ghi lại biến động nhiệt độ, độ ẩm để phục vụ kiểm tra và đánh giá điều kiện bảo quản.

• Nhà máy sản xuất: Theo dõi nhiệt độ tại nhiều vị trí của thiết bị, dây chuyền hoặc quy trình thử nghiệm.

• Phòng nghiên cứu và kiểm định: Thu thập dữ liệu phục vụ thử nghiệm, đánh giá độ ổn định và phân tích sự thay đổi theo thời gian.

• Kiểm tra thiết bị và hệ thống: Ghi dữ liệu nhiệt độ hoặc các tín hiệu điện áp phù hợp để phân tích hoạt động của hệ thống.

Cách sử dụng

Trước khi vận hành, xác định thông số cần đo và chuẩn bị đúng cảm biến, cặp nhiệt điện hoặc phụ kiện tương thích. Kết nối cảm biến vào kênh đầu vào phù hợp, cấp nguồn cho thiết bị và cấu hình loại tín hiệu, thang đo cùng chu kỳ lấy mẫu.

Đối với phép đo độ ẩm, cần lắp cảm biến B-530 và thiết lập đúng kênh đo theo hướng dẫn của nhà sản xuất. Sau đó, kiểm tra giá trị hiển thị để bảo đảm tín hiệu được nhận chính xác.

Thiết lập chế độ ghi dữ liệu và lựa chọn bộ nhớ trong hoặc thẻ SD. Khi cần phân tích chuyên sâu, kết nối thiết bị với máy tính qua USB hoặc sử dụng phụ kiện kết nối không dây tương thích. Sau khi hoàn tất phép đo, lưu dữ liệu và kiểm tra lại tệp trước khi ngắt kết nối.

Lưu ý khi sử dụng

• Cần lựa chọn đúng loại cặp nhiệt điện và cấu hình kênh để tránh sai lệch kết quả đo.

• Muốn đo độ ẩm phải sử dụng cảm biến tương thích; không nên hiểu rằng máy luôn có khả năng đo độ ẩm ngay khi xuất xưởng.

• Đặt cảm biến ở vị trí đại diện cho môi trường cần giám sát, tránh nguồn nhiệt cục bộ, luồng khí trực tiếp hoặc vị trí dễ ngưng tụ hơi nước.

• Kiểm tra tình trạng cảm biến và thực hiện hiệu chuẩn theo yêu cầu về độ chính xác của quy trình.

• Bảo đảm thiết bị được sử dụng trong giới hạn môi trường cho phép; thông số của cảm biến có thể khác với giới hạn vận hành của bộ ghi.

• Khi sử dụng WLAN, pin hoặc nguồn DC, cần xác nhận phụ kiện tương thích và cấu hình thực tế.

• Nếu dữ liệu dùng cho hồ sơ chất lượng hoặc kiểm định, cần lưu giữ thông tin hiệu chuẩn và thiết lập ghi dữ liệu nhất quán.

Graphtec GL260A là bộ ghi dữ liệu đa kênh phù hợp với nhu cầu theo dõi nhiệt độ, độ ẩm và các tín hiệu đo trong môi trường công nghiệp, phòng thử nghiệm và khu vực bảo quản.
