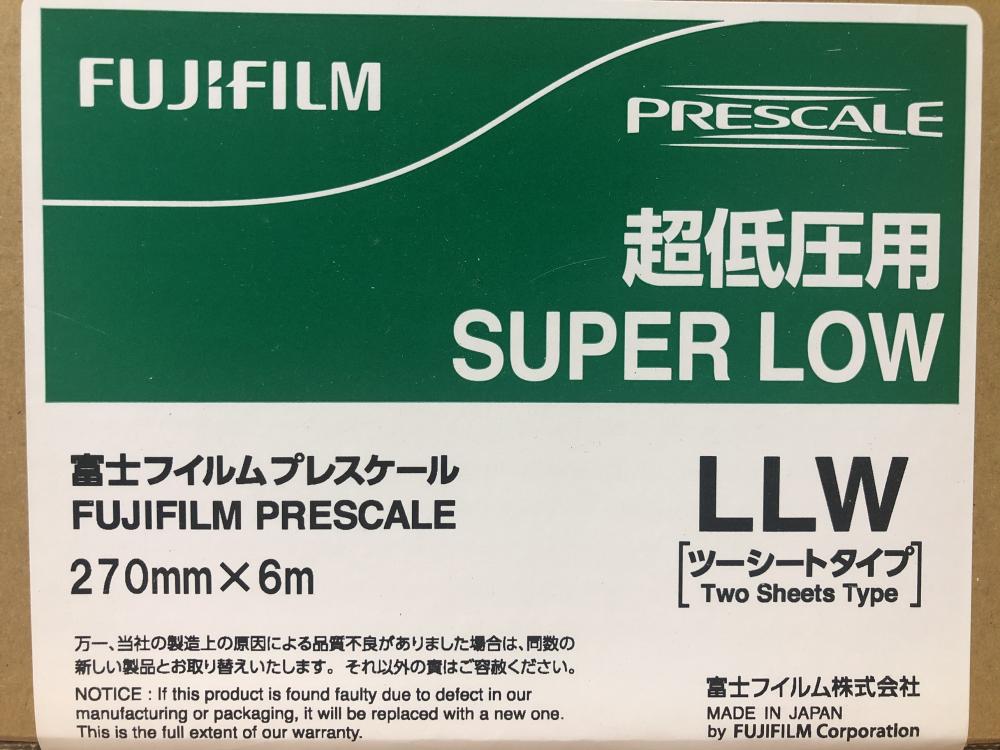

Phim đo lường áp lực Fujifilm LLW R270

Còn hàng

Giá: Liên hệ

Thương hiệu

Fujifilm

Đơn vị tính

Cuộn

Phim đo lường áp lực Fujifilm LLW R270 là dòng phim cảm biến áp lực (Pressure Measurement Film) của FUJIFILM Prescale, được sử dụng để kiểm tra và hiển thị trực quan sự phân bố áp lực giữa hai bề mặt tiếp xúc. Đây là giải pháp được ứng dụng rộng rãi trong sản xuất công nghiệp, nghiên cứu và kiểm soát chất lượng nhờ khả năng hiển thị áp suất bằng màu sắc với độ chính xác cao.

Điểm nổi trội

Cực kỳ nhạy ở dải áp lực nhỏ (0.5 – 2.5 MPa): Phù hợp cho các thiết bị công nghệ cao, linh kiện điện tử nhạy cảm hoặc khe hở nhỏ.
Trực quan hóa độ phân bố lực: Biến lực nén không nhìn thấy thành dải màu hiển thị rõ ràng, giúp phát hiện ngay các vị trí lực bị lệch hay không đều.
Độ chính xác cao: Phim phản ứng cực nhanh với lực tác động cơ học. Màu sắc đậm nhạt phản ánh chính xác cường độ áp lực.
Dễ cắt gọt & tùy biến: Phim dạng cuộn mỏng, dễ cắt theo kích thước khuôn, con lăn hoặc bề mặt tiếp xúc phức tạp.
Khả năng phân tích định lượng: Có thể đọc bằng mắt thường (so với bản đồ màu chuẩn) hoặc kết hợp với máy quét FPD-8010N của Fujifilm để xuất dữ liệu số.

Ứng dụng

Phim Fujifilm LLW R270 được sử dụng trong nhiều lĩnh vực như:

Kiểm tra áp lực ép của khuôn dập, khuôn ép nhựa.
Đánh giá lực siết của bu lông, đai ốc và mặt bích.
Kiểm tra độ đồng đều áp lực của con lăn trong ngành in và bao bì.
Đo lực ép giữa bánh răng, ổ bi và các chi tiết cơ khí.
Kiểm tra áp lực tiếp xúc của gioăng, phớt kín.
Đánh giá áp lực trong thiết bị điện tử, pin, màn hình LCD.
Nghiên cứu vật liệu, phòng thí nghiệm và kiểm định chất lượng.

Hướng dẫn sử dụng

Cắt A Film và C Film theo kích thước cần đo.
Đặt hai mặt hóa chất áp sát nhau.
Đặt phim vào giữa hai bề mặt cần kiểm tra.
Tác động lực theo điều kiện làm việc thực tế.
Lấy phim ra và quan sát vùng đổi màu đỏ.
So sánh với thang màu hoặc sử dụng phần mềm Fujifilm Prescale Mobile để phân tích định lượng áp suất.

Các lưu ý quan trọng

Cảnh báo bảo quản & sử dụng:

Bảo vệ hạt micro: Không miết, đè hoặc gấp phim trong quá trình chuẩn bị vì sẽ làm vỡ hạt màu A-Film gây sai lệch kết quả.
Nhiệt độ & Độ ẩm: Mật độ màu phụ thuộc vào nhiệt độ và độ ẩm môi trường. Cần tra cứu đúng đồ thị hiệu chỉnh tương ứng với điều kiện test.
Hạn chế tiếp xúc hóa chất: Tránh để phim dính nước, dầu mỡ hay dung môi hóa chất.
Bảo quản lưu trữ: Tránh ánh nắng trực tiếp và tia UV. Lưu trữ ở nơi khô ráo, thoáng mát (dưới 25°C), bọc kín trong túi đen khi chưa sử dụng.

Phim đo lường áp lực Fujifilm LLW R270 là phim đo áp lực chuyên dụng dành cho các ứng dụng yêu cầu đo áp suất thấp (0,5–2,5 MPa) với khả năng hiển thị trực quan và độ chính xác cao. Sản phẩm giúp kỹ sư nhanh chóng đánh giá sự phân bố lực tiếp xúc, phát hiện các vùng chịu tải không đồng đều, từ đó tối ưu thiết kế, nâng cao chất lượng sản phẩm và giảm chi phí bảo trì trong nhiều ngành công nghiệp.
