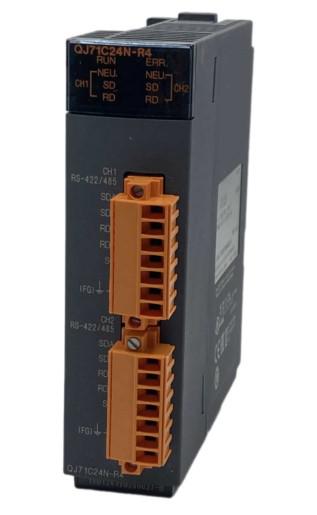

Thông số Mô đun điều khiển logic lập trình Mitsubishi QJ71C24N-R4

• Model: Mitsubishi QJ71C24N-R4
• Dòng PLC tương thích: MELSEC-Q Series
• Loại mô đun: Serial Communication Module
• Giao tiếp: 2 kênh RS-422/RS-485
• Chuẩn truyền thông: RS-422, RS-485
• Tốc độ truyền:
  • 50 đến 230.400 bps (CH1)
  • Tổng tốc độ hai kênh tối đa 230.400 bps
• Khoảng cách truyền tối đa: 1.200 m (tùy tốc độ truyền và cáp sử dụng)
• Đồng bộ truyền: Start-Stop
• Định dạng dữ liệu: 7 hoặc 8 bit dữ liệu, hỗ trợ Parity và Stop Bit
• Điểm chiếm I/O: 32 điểm
• Nguồn tiêu thụ nội bộ: khoảng 0,39 A tại 5 VDC
• Kích thước: 98 × 27,4 × 90 mm
• Khối lượng: khoảng 0,2 kg.

Điểm nổi bật Mô đun điều khiển logic lập trình Mitsubishi QJ71C24N-R4

• Hỗ trợ 2 cổng truyền thông RS-422/RS-485 hoạt động độc lập, tăng khả năng kết nối nhiều thiết bị cùng lúc.
• Tốc độ truyền dữ liệu lên đến 230,4 kbps, đáp ứng yêu cầu truyền thông tốc độ cao trong hệ thống tự động hóa.
• Hỗ trợ nhiều phương thức truyền thông như MC Protocol, Predefined Protocol, Nonprocedural Protocol và Bidirectional Protocol, giúp dễ dàng tích hợp với nhiều thiết bị của Mitsubishi và bên thứ ba.
• Cho phép cấu hình truyền thông linh hoạt như truyền song công (Full Duplex) hoặc bán song công (Half Duplex) tùy theo ứng dụng.
• Tương thích hoàn toàn với PLC MELSEC-Q Series, dễ dàng lập trình và cấu hình bằng phần mềm GX Works.
• Thiết kế dạng module nhỏ gọn, lắp trực tiếp trên rack PLC, tiết kiệm không gian tủ điều khiển.
• Độ ổn định và khả năng chống nhiễu cao, phù hợp với môi trường công nghiệp hoạt động liên tục.
• Đạt nhiều tiêu chuẩn quốc tế như UL, CE (EMC, RoHS), KC, DNV, ABS, RINA, đáp ứng yêu cầu về chất lượng và độ tin cậy.

Ứng dụng

Mitsubishi QJ71C24N-R4 được ứng dụng rộng rãi trong các hệ thống tự động hóa như:

• Kết nối PLC với màn hình HMI.
• Giao tiếp với biến tần điều khiển động cơ.
• Kết nối bộ điều khiển nhiệt độ, cảm biến thông minh.
• Thu thập dữ liệu từ cân điện tử, đầu đọc mã vạch, RFID.
• Điều khiển máy CNC, robot công nghiệp và dây chuyền sản xuất tự động.
• Hệ thống SCADA, MES và giám sát sản xuất.
• Nhà máy thực phẩm, dược phẩm, điện tử, ô tô, xi măng và hóa chất.

Hướng dẫn sử dụng

Để mô đun hoạt động ổn định và bền bỉ, cần lưu ý:

• Lắp đặt đúng vị trí trên rack PLC MELSEC-Q Series.
• Cấu hình chính xác các thông số truyền thông như Baud Rate, Data Bit, Stop Bit và Parity giữa PLC và thiết bị ngoại vi.
• Sử dụng cáp RS-422/RS-485 đạt tiêu chuẩn và đấu nối đúng sơ đồ của nhà sản xuất.
• Không vượt quá chiều dài truyền dẫn khuyến nghị để đảm bảo chất lượng tín hiệu.
• Thực hiện nối đất và chống nhiễu cho hệ thống truyền thông trong môi trường có nhiều thiết bị công suất lớn.
• Kiểm tra định kỳ các đầu nối, dây tín hiệu và trạng thái đèn LED trên mô đun để phát hiện sớm lỗi truyền thông.
• Lập trình và cấu hình bằng phần mềm GX Works theo đúng tài liệu kỹ thuật của Mitsubishi Electric.
