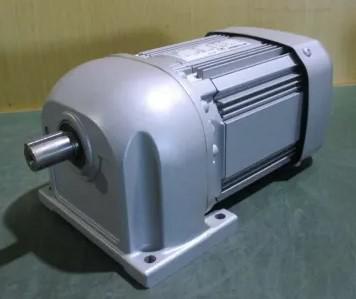

Thông số Động cơ hộp số Mitsubishi GM-SB 0.4KW 4P

• Thương hiệu: Mitsubishi Electric
• Dòng sản phẩm: GM-S
• Model: GM-SB
• Công suất: 0.4 kW
• Số cực: 4P
• Nguồn điện: Điện xoay chiều ba pha
• Điện áp: tùy cấu hình, phổ biến trong dòng tiêu chuẩn là 200/200/220 V
• Tần số: 50/60 Hz tùy nguồn cấp
• Kiểu động cơ: Động cơ kín, làm mát bằng quạt
• Hộp số: Bánh răng giảm tốc
• Kiểu lắp: Lắp chân đế
• Bôi trơn: Mỡ
• Hướng lắp đặt: Có thể lựa chọn theo cấu hình
• Bảo vệ: Cấu hình tiêu chuẩn trong nhà, tương đương IP44
• Phụ kiện: Chìa khóa đầu trục theo cấu hình tiêu chuẩn.

Điểm nổi trội

Thiết kế nhỏ gọn

Mitsubishi sử dụng kết cấu động cơ và hộp số được tối ưu nhằm giảm kích thước và trọng lượng, giúp GM-S dễ tích hợp vào các máy móc có không gian lắp đặt hạn chế.

Khả năng giảm tốc hiệu quả

Hộp số bánh răng giúp giảm tốc độ quay của động cơ và tăng mô-men xoắn tại trục đầu ra. Nhờ đó, thiết bị phù hợp với những cơ cấu không cần tốc độ cao nhưng cần lực kéo ổn định.

Tùy tỷ số truyền, tốc độ đầu ra của GM-SB 0.4KW có thể thay đổi đáng kể. Chẳng hạn, cấu hình tỷ số truyền 1/25 có tốc độ đầu ra khoảng 60 vòng/phút ở 50 Hz, trong khi cấu hình 1/100 chỉ còn khoảng 15 vòng/phút.

Vận hành êm và ít rung

Dòng GM-S được Mitsubishi chú trọng giảm tiếng ồn và rung động. Bánh răng được gia công chính xác, kết hợp với quá trình cân bằng động cho động cơ, giúp thiết bị vận hành ổn định hơn trong quá trình sử dụng.

Có thể kết hợp với biến tần

GM-S được thiết kế để có đặc tính phù hợp khi kết hợp với biến tần Mitsubishi, cho phép điều chỉnh tốc độ động cơ và đáp ứng nhiều yêu cầu điều khiển khác nhau trong dây chuyền tự động hóa.

Nhiều lựa chọn tỷ số truyền

Một ưu điểm của dòng GM-SB là có nhiều cấu hình giảm tốc. Người dùng có thể lựa chọn tỷ số truyền dựa trên tốc độ đầu ra, mô-men xoắn và đặc tính tải của máy.

Do đó, khi mua hoặc thay thế, không nên chỉ dựa vào thông tin "GM-SB 0.4KW 4P" mà cần kiểm tra thêm tỷ số truyền trên tem sản phẩm.

Ứng dụng

Động cơ hộp số Mitsubishi GM-SB 0.4KW 4P có thể được sử dụng trong:

• Băng tải công nghiệp.
• Máy đóng gói.
• Máy cấp liệu.
• Máy vận chuyển sản phẩm.
• Máy trộn và khuấy.
• Máy cuộn và tháo cuộn.
• Máy gia công vật liệu.
• Cơ cấu nâng hạ.
• Máy phân loại sản phẩm.
• Dây chuyền sản xuất tự động.
• Thiết bị chế biến thực phẩm.
• Máy móc sản xuất linh kiện.
• Cơ cấu truyền động trong nhà máy.

Đặc biệt, sản phẩm phù hợp với những ứng dụng cần tốc độ đầu ra thấp, mô-men xoắn cao và chuyển động ổn định.

Hướng dẫn sử dụng

Trước khi lắp đặt, cần kiểm tra thông tin trên tem động cơ để xác định chính xác điện áp, tần số, tỷ số truyền và cấu hình phanh nếu có.

Động cơ cần được cố định chắc chắn trên bệ máy. Trục đầu ra phải được căn chỉnh chính xác với cơ cấu truyền động nhằm hạn chế tải lệch tâm và lực hướng kính quá mức.

Khi đấu điện, cần thực hiện đúng sơ đồ đấu dây của Mitsubishi. Nếu sử dụng biến tần, cần cài đặt thông số động cơ phù hợp trước khi vận hành.

Sau khi cấp nguồn, nên cho động cơ chạy thử ở trạng thái không tải hoặc tải thấp. Kiểm tra chiều quay, tiếng ồn, độ rung và nhiệt độ trong quá trình hoạt động.

Các lưu ý khi sử dụng

• Kiểm tra đúng điện áp và tần số trước khi cấp nguồn.
• Không vận hành động cơ với tải vượt quá khả năng cho phép.
• Chọn đúng tỷ số truyền theo yêu cầu của máy.
• Không để trục đầu ra chịu tải lệch tâm quá mức.
• Đảm bảo căn chỉnh đồng tâm giữa động cơ và thiết bị truyền động.
• Kiểm tra các vị trí lắp đặt và bu lông định kỳ.
• Không đặt động cơ tại nơi có nước, dầu hoặc hóa chất ăn mòn nếu cấu hình thiết bị không được thiết kế cho môi trường đó.
• Đảm bảo khu vực thông gió của động cơ không bị che kín.
• Kiểm tra tiếng ồn và rung động bất thường trong quá trình vận hành.
• Nếu sử dụng biến tần, cần cài đặt đúng thông số động cơ.
• Nếu động cơ có phanh, cần kiểm tra tình trạng phanh định kỳ.
• Ngắt hoàn toàn nguồn điện trước khi bảo trì hoặc tháo đấu nối.
• Khi thay thế, nên sử dụng đúng model và tỷ số truyền tương đương với thiết bị ban đầu.
