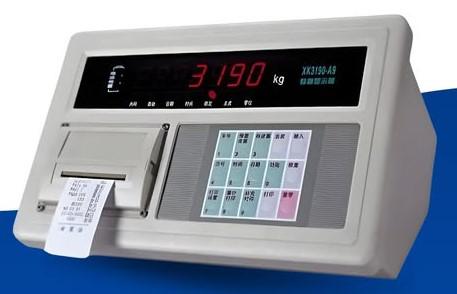

Thông số Đầu cân điện tử XK3190 A9P

• Loại thiết bị    Đầu chỉ thị cân điện tử có máy in
• Công nghệ A/D    Chuyển đổi tích phân kép
• Cấp chính xác    Class III
• Độ phân giải hiển thị    Tối đa 30.000 mức
• Tốc độ chuyển đổi A/D    10–15 lần/giây
• Dải tín hiệu đầu vào    0–18 mV
• Điện áp kích loadcell    DC 8V
• Loadcell    Tối đa 8 loadcell 350Ω hoặc 16 loadcell 700Ω theo cấu hình
• Kết nối loadcell    6 dây, hỗ trợ bù đường dây
• Màn hình    LED 7 chữ số
• Chức năng    Zero, tare, preset tare, cộng dồn, in dữ liệu, lưu dữ liệu
• Bộ nhớ    Tối đa 255 mã xe + trọng lượng bì, 100 mã hàng và 205 bản ghi cân
• Giao tiếp máy tính    RS232; RS422 tùy cấu hình
• Kết nối bảng hiển thị phụ    Current loop 20 mA
• Kết nối máy in    Cổng máy in song song
• Nguồn AC    187–242V, 49–51Hz
• Nguồn dự phòng    Pin sạc ngoài 12V/7Ah
• Nhiệt độ làm việc    0–40°C

Đặc điểm nổi bật

• Tích hợp máy in kim tiện lợi: Cho phép in trực tiếp phiếu cân (bao gồm ngày, giờ, số xe, mã hàng, khối lượng tổng, khối lượng xe, khối lượng hàng) ngay tại thời điểm cân mà không cần kết nối máy in bên ngoài.

• Bộ nhớ lưu trữ dữ liệu lớn: Có khả năng lưu trữ hàng trăm tới hàng nghìn mã số xe, khối lượng bì (tare) và lịch sử lượt cân, hỗ trợ quản lý dữ liệu xuất/nhập hàng hiệu quả.

• Kết nối linh hoạt: Trang bị sẵn các cổng truyền thông RS232/RS485 để truyền dữ liệu về phần mềm quản lý cân trên máy tính hoặc hiển thị ra bảng đèn phụ treo ngoài trời (Large Display).

• Hoạt động linh hoạt khi mất điện: Trang bị pin sạc dung lượng lớn, giúp duy trì hoạt động liên tục nhiều giờ liền trong trường hợp mất điện lưới đột ngột.

• Tính năng chống nhiễu mạnh mẽ: Khả năng lọc nhiễu kỹ thuật số tốt, giữ cho kết quả cân ổn định, chính xác ngay cả trong môi trường công nghiệp có nhiều rung động hay nhiễu điện từ.

Ứng dụng

Đầu cân điện tử XK3190-A9P có thể được sử dụng làm bộ chỉ thị cho nhiều loại hệ thống cân, trong đó phổ biến gồm:

• Cân bàn điện tử.
• Cân sàn điện tử.
• Cân công nghiệp.
• Cân kiểm tra hàng hóa.
• Cân bồn, phễu hoặc các hệ thống cân tĩnh.
• Cân xe tải và hệ thống trạm cân khi được cấu hình phù hợp.
• Hệ thống cân kết nối máy in để xuất phiếu.
• Hệ thống cân cần truyền dữ liệu về máy tính hoặc phần mềm quản lý.

Tài liệu của nhà sản xuất xác định XK3190-A9P phù hợp với các hệ thống cân tĩnh sử dụng từ 1 đến 8 loadcell; một số cấu hình thực tế trên thị trường có thể được quảng bá với phạm vi rộng hơn. Vì vậy, khi thay thế đầu cân cho một hệ thống hiện hữu cần kiểm tra chính xác loại loadcell và cấu hình đấu nối.

Cách sử dụng

Trước tiên, cần lắp đặt đầu cân ở vị trí khô ráo, dễ quan sát và thuận tiện thao tác. Kết nối loadcell với đầu cân đúng sơ đồ chân, đồng thời đảm bảo dây shield được nối đất đúng yêu cầu.

Sau khi cấp nguồn, thực hiện kiểm tra trạng thái hiển thị và đưa hệ thống về zero. Khi đặt vật cần cân lên bàn cân, chờ giá trị ổn định rồi đọc trọng lượng hiển thị. Nếu cần cân cả bao bì hoặc vật chứa, sử dụng chức năng Tare để trừ bì trước khi cân hàng.

Với các hệ thống cần quản lý giao dịch, người vận hành có thể thiết lập mã xe, mã hàng, lưu dữ liệu và thực hiện in phiếu theo cấu hình. Đầu cân cũng cho phép thiết lập các tham số liên quan đến zero tracking, phạm vi zero và chế độ in.

Lưu ý khi sử dụng

XK3190-A9P không phải thiết bị chống cháy nổ và không chống nước, do đó không nên lắp đặt trực tiếp tại khu vực có nguy cơ cháy nổ hoặc nơi thường xuyên tiếp xúc với nước.

Khi đấu nối hoặc tháo loadcell, máy in và các thiết bị ngoại vi, cần tắt nguồn trước để hạn chế nguy cơ gây hư hỏng mạch điện. Đường dây tín hiệu loadcell cần được đấu đúng cực và bảo đảm kết nối chắc chắn.

Không nên lựa chọn đầu cân chỉ dựa vào tải trọng của hệ thống. Cần kiểm tra đồng thời loại loadcell, điện trở loadcell, mức tín hiệu mV/V, số lượng loadcell, sơ đồ đấu dây và yêu cầu giao tiếp với máy tính hoặc máy in.

Đặc biệt, các thông số được một số nhà cung cấp công bố hiện nay có sự khác biệt, chẳng hạn về số lượng loadcell tối đa, điện áp kích và độ phân giải. Vì vậy, nếu XK3190-A9P được dùng để thay thế đầu cân đang có, nên đối chiếu tem thiết bị và tài liệu của đúng phiên bản trước khi mua hoặc đấu nối.

Đầu cân điện tử XK3190-A9P là bộ chỉ thị cân có khả năng kết nối với nhiều thiết bị ngoại vi, sản phẩm phù hợp cho cân bàn, cân sàn, cân công nghiệp và các hệ thống cân tĩnh cần quản lý dữ liệu.
